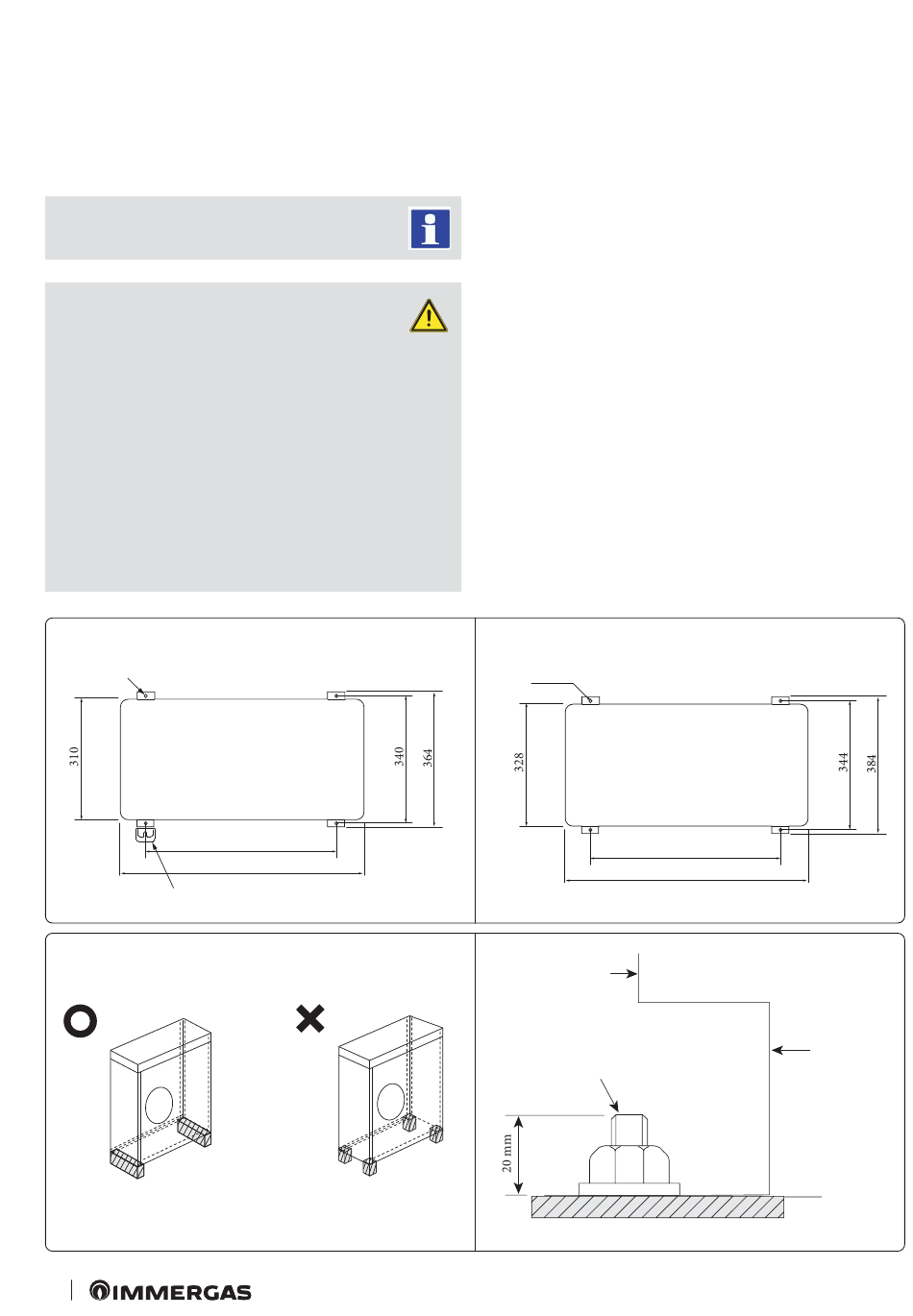

4.12 INSTALLATIE VAN DE EXTERNE GROEP.
De externe groep moet geïnstalleerd worden op een stevige en
stabiele basis om een toename van geluid en trillingen te voor-
komen, met name als de externe groep op een aan sterke wind
blootgestelde positie of op een bepaalde hoogte geïnstalleerd moet
worden, moet deze stevig aan de draagstructuur (vloer of wand)
worden bevestigd.
De verankeringsbout moet zich minstens op 20 mm
van het basisoppervlak bevinden.
AANDACHT:
- wanneer u de verankeringsbout vastdraait,
haalt u de rubberen ring aan om te voorko-
men dat het gedeelte van de bout die op de
externe groep aansluit, aan corrosie onderhevig is.
- Zorg voor een afvoergat rondom de basis voor de
afwatering van de externe groep.
- Als de externe groep op het dak wordt geïnstal-
leerd, is het noodzakelijk om de weerstand van
het plafond te controleren en de groep waterdicht
te maken.
AUDAX PRO 4-6 V2
Gat verankeringsbout
Rubberen pootje
16
(Groep: mm)
660
880
4.13 STEUN VAN DE EXTERNE GROEP.
Externe groep geïnstalleerd aan de wand met steun.
- Zorg ervoor dat de wand het gewicht van de steun en van de
externe groep kan dragen.
- Installeer de steun zo dicht mogelijk bij de kolom.
- Installeer een adequate pakking om het restgeluid en -trilling
die door de externe groep op de wand wordt overgedragen, te
verminderen.
AUDAX PRO 9 V2
Gat verankeringsbout
10
Externe
groep
Verankeringsbout
12
(Groep: mm)
620
940
Steunbeugel
van de externe
groep
Oppervlakken
onderstel
11
13
