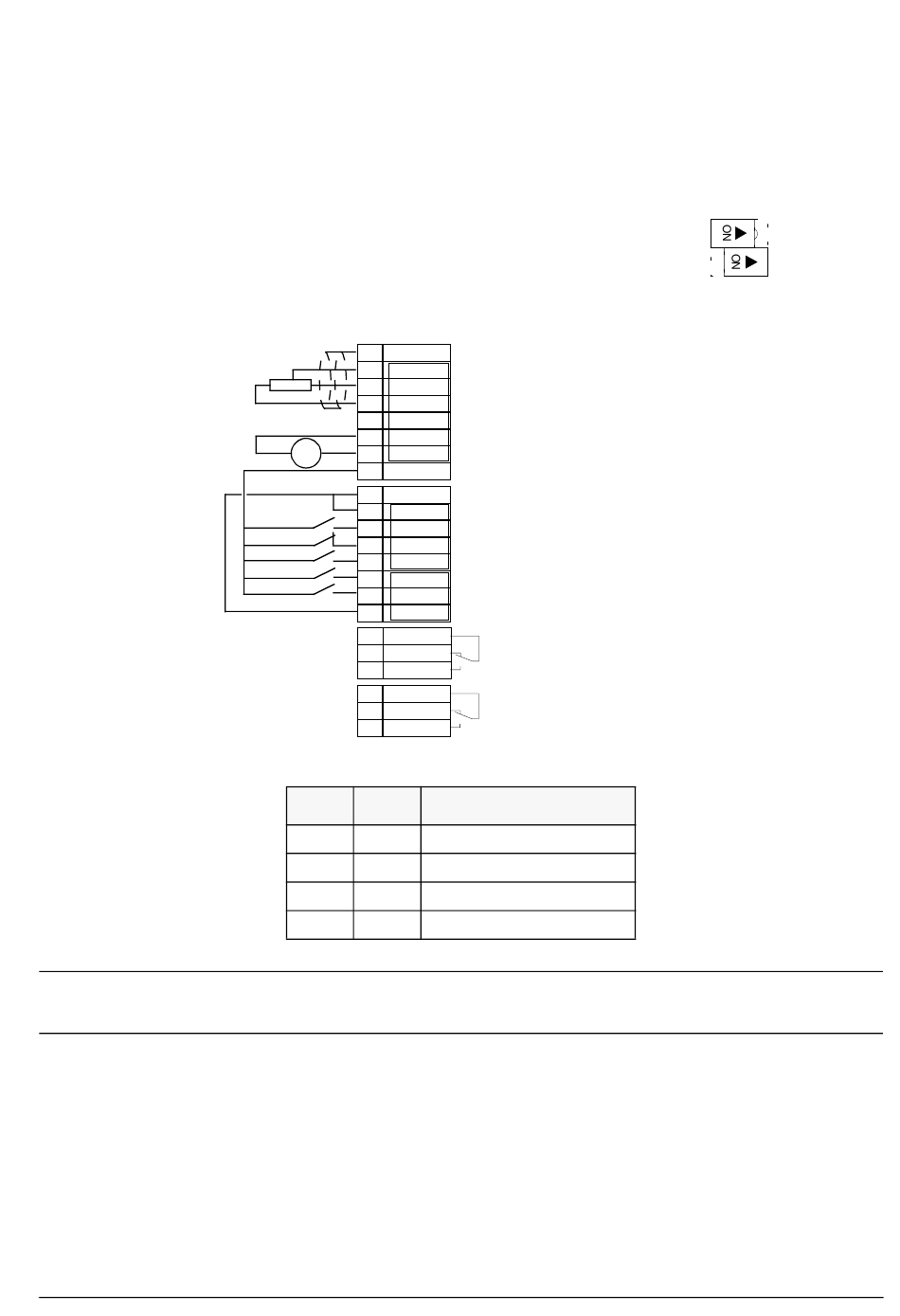

Applicatiemacro 3-draads
Deze macro is bestemd voor applicaties waarbij de aandrijving bestuurd wordt door drukknoppen.
Deze macro heeft twee vooraf ingestelde toerentallen meer dan de macro Fabriek (1), omdat deze
gebruikt maakt van de ingangen DI4 en DI5.
De waarde van parameter 9902 bedraagt 2 (3-
Ingangssignalen
• Start,stop en draairichting (DI1,2,3)
• Analoge referentie (AI1)
• Vooraf ingest. toerental (DI4,5)
*Keuze van constant toerental: 0 = uitgeschakeld, 1 = ingeschakeld
Opmerking! Stopingang (
vergrendeld (lokaal).
ACS 400 Handleiding
Uitgangssignalen
• Analoge uitgang AO:
frequentie
• Relaisuitgang 1: fout
• Relaisuitgang 2: in bedrijf
SCR
1
AI1
2
AGND
3
+10V
4
AI2
5
AGND
6
mA
AO1
7
AGND
8
+24V
9
DCOM1
10
DI1
11
DI2
12
DI3
13
DI4
14
DI5
15
DCOM2
16
RO1C
17
RO1A
18
RO1B
19
RO2C
20
RO2A
21
RO2B
22
DI4
DI5
Uitgang
0
0
Referentie via AI1
1
0
Cnst toerental 1 (1202)
0
1
Cnst toerental 2 (1203)
1
1
Cnst toerental 3 (1204)
2) geinactiveerd: toets START/STOP op het paneel tussentijds
DI
).
DRAADS
Externe referentie 1; 0...10 V <=> 0...50 Hz
Referentiespanning 10 VDC
Niet gebruikt
Uitgangsfrequentie 0...20 mA <=> 0...50 Hz
+24 VDC
Activering via drukknop (puls) als DI2 actief is: Start
Deactivering via drukknop (puls): Stop
Te activeren om richting om te keren: Draarichting
Keuze van constant toerental*
Keuze van constant toerental*
Relaisuitgang 1, programmeerbaar
Standaardwerking: fout => 17 contact dicht naar 18
Relaisuitgang 2, programmeerbaar
Standaardwerking: in bedrijf => 20 contact dicht naar 2
DIP-schakelaar
AI1:
0 - 10 V
0(4) -20 mA
AI2:
53
