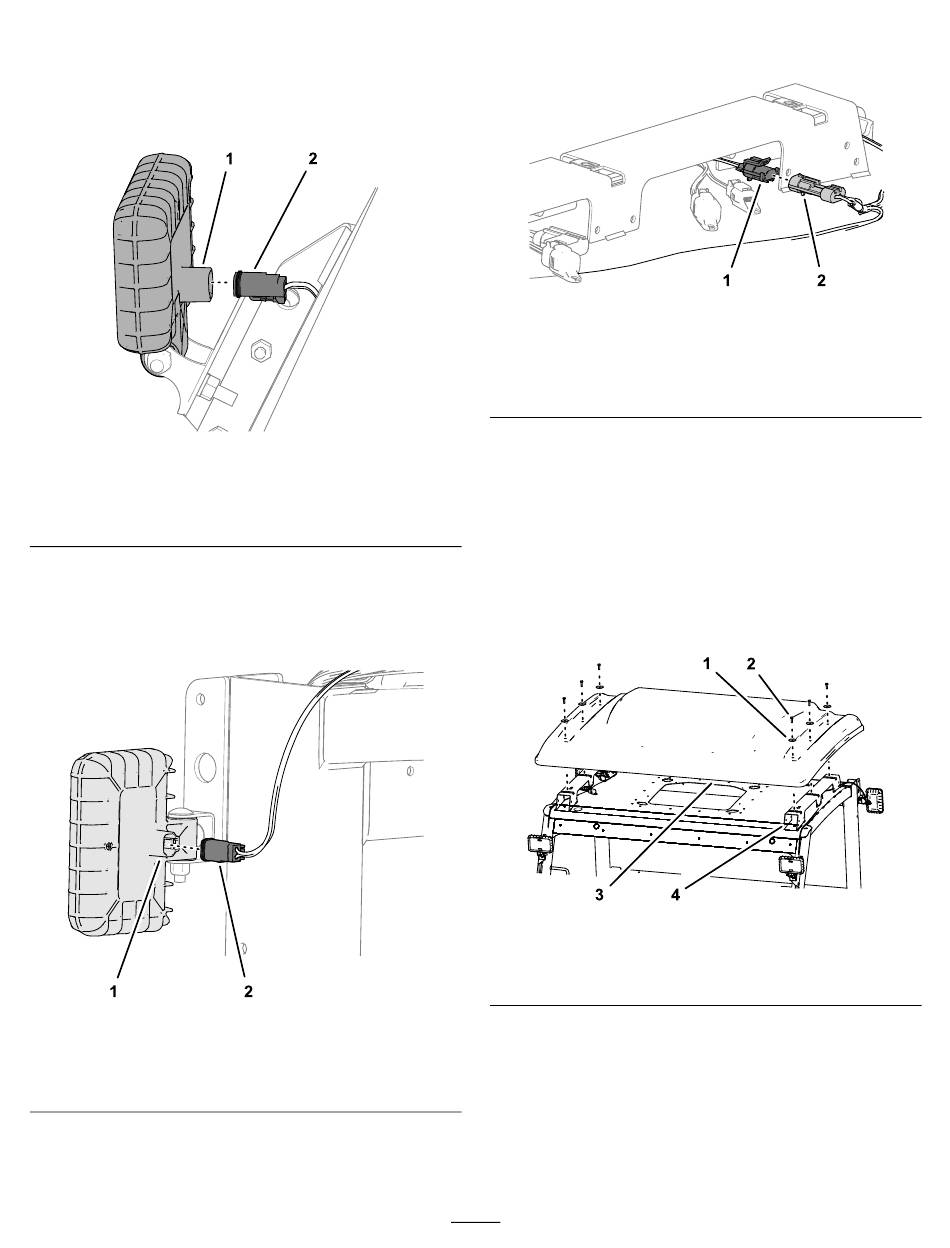

De kabelboom aansluiten
1.
Sluit de connectoren met 2 contacten met
het label
LED WORKLIGHT FRONT LH
WORKLIGHT FRONT RH
werklichten aan op de linker en rechter voorste
werklichten
(Figuur
Figuur 11
1. Werklicht (positie vooraan) 2. Connector met 2 contacten
2.
Sluit de connectoren met 2 contacten met het
label
LED WORKLIGHT REAR LH
van de kabelboom van de werklichten
REAR RH
aan op de linker en rechter achterste werklichten
(Figuur
12).
Figuur 12
1. Werklicht (positie
achteraan)
3.
Sluit bij het rechter dakbevestigingskanaal
de connector met 2 pinnen (met het label
WORKLIGHTS CONNECTOR
en
LED
van de kabelboom van de
11).
(kabelboom van de
werklichten)
en
LED WORKLIGHT
2. Connector met 2 contacten
(kabelboom van de
werklichten)
) van de kabelboom
van de werklichten aan op de connector met 2
contacten (met het label
van de machinekabelboom
1. Connector met 2 contacten
(machinekabelboom –
PWR INTERCONNECT
g273129
Het dakpaneel monteren
1.
Til het dakpaneel op en lijn de openingen
in het paneel uit met de clipmoeren in het
dakbevestigingskanaal.
2.
Monteer het paneel op de dakbevestiging met
de 6 flenskopbouten en 6 ringen
u verwijderd hebt in
(bladz.
1. Ring
2. Flenskopbout
g254347
3.
Draai de flenskopbouten vast met een torsie van
10,17 tot 12,43 N·m.
De accu aansluiten
Sluit de accu aan; raadpleeg het onderdeel onderhoud
TO
elektrisch systeem van uw Gebruikershandleiding.
6
PWR INTERCONNECT
(Figuur
Figuur 13
2. Connector met 2 pinnen
(kabelboom werklichten
)
–
TO WORKLIGHTS
CONNECTOR
Het dakpaneel verwijderen
2).
Figuur 14
3. Dakpaneel
4. Dakbevestigingskanaal
)
13).
g254348
)
(Figuur
14) die
g254330
