Alternativ 3

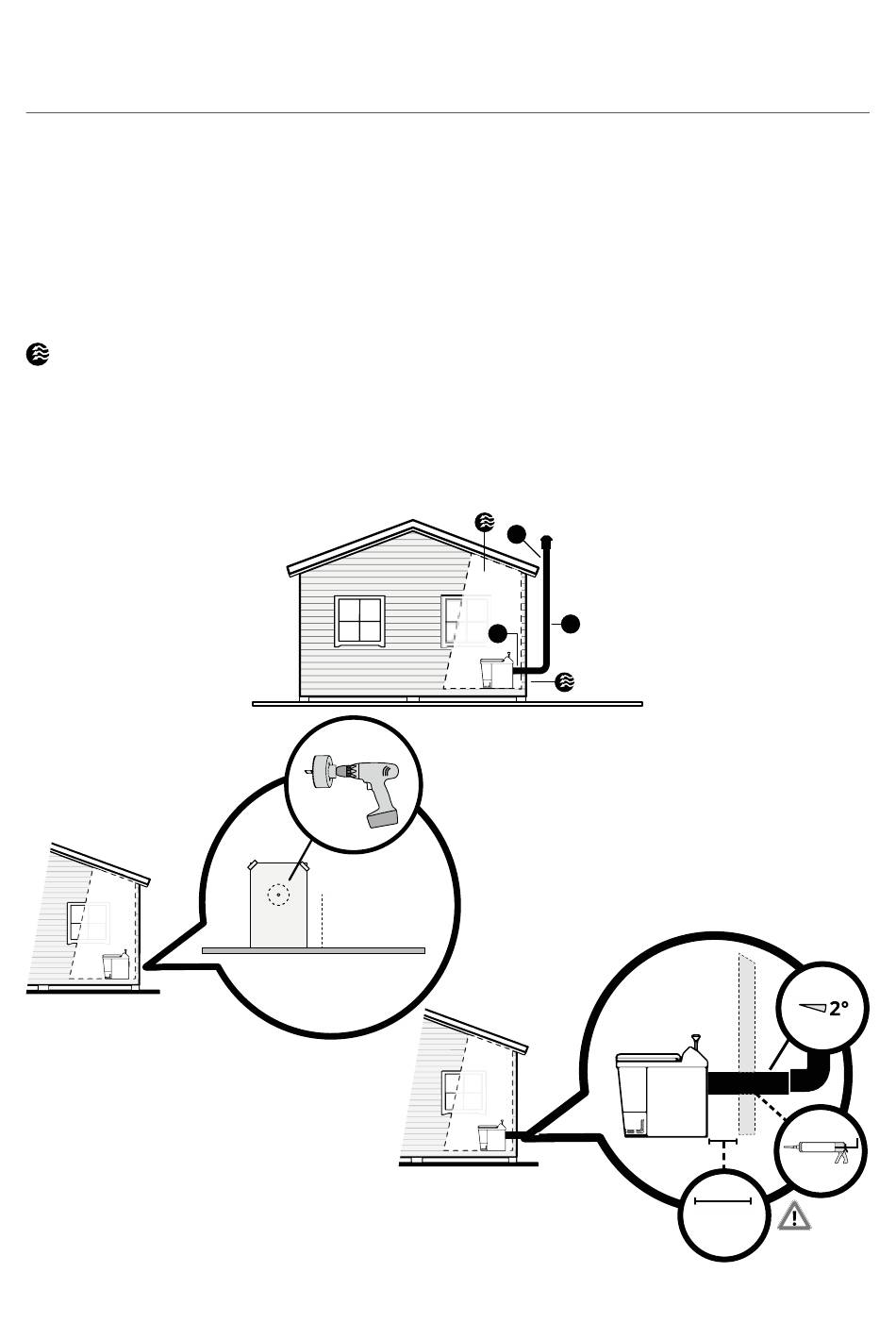

Utvändig installation genom vägg utan 45 graders böj.
A. Anlutningsrör (horisontellt) max 500 mm och med två graders lutning bakåt från toaletten
Min100 mm mellan toaletten och väggen
B. Totallängd från 90 graders böj, max 5 meter
C. Max 500 mm över taket
Friskluftsventil monteras på yttervägg. Om den placeras direkt bakom toaletten, under från-
luftsröret, min Ø 110 mm. Om den placeras någon annanstans på väggen min Ø 125 mm
OBS! Endast Ø 110 mm ventilationsrör i plast och en 90 graders böj får användas vid installationen.
Använd den medföljande
måttskissen.
A
340 mm
Tänk på följande; grader, silikon
samt minimumavstånd mellan
toalett och vägg. Glöm inte
kondensslangen.
SV-16
C
B
Min
100 mm
