Schijfeenheidconnectoren op de systeemkaart
In de volgende illustratie en tabel wordt een overzicht gegeven van de schijfeenheidconnectoren van
de systeemkaart.

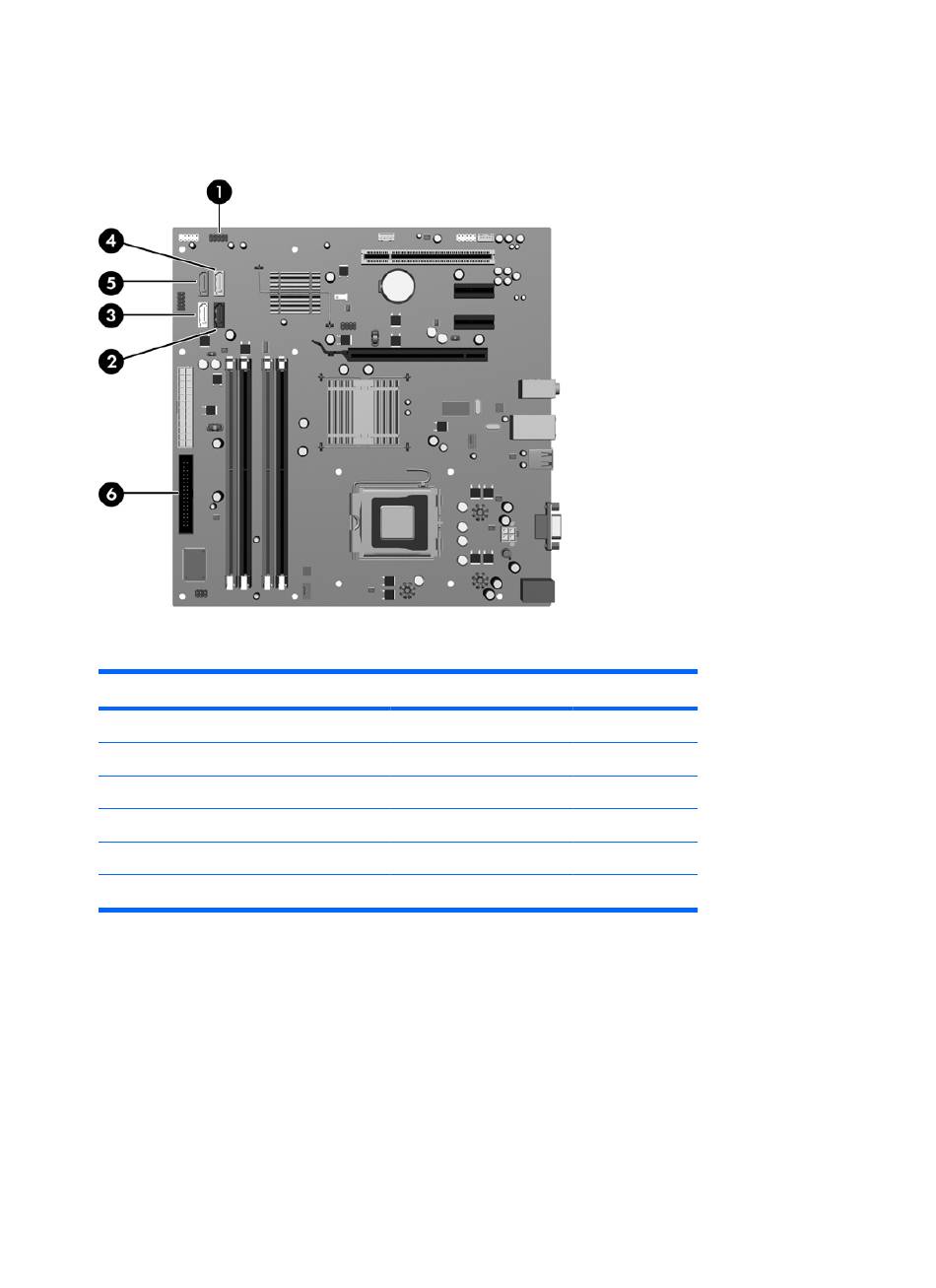

Afbeelding 2-17
Tabel 2-3
Schijfeenheidconnectoren op de systeemkaart
Nr.
Connector voor systeemkaart
1
mediakaartlezer
2
SATA0
3
SATA1
4
SATA2
5
SATA3
6
Diskettedrive
26
Hoofdstuk 2 Hardware-upgrades
Schijfeenheidconnectoren op de systeemkaart
Label op systeemkaart
F_USB2
SATA0
SATA1
SATA2
SATA3
FLOPPY
Kleur
zwart
donkerblauw
wit
lichtblauw
oranje
zwart
