Elektrische installatie
In overeenstemming met de correcte bedradingstechnieken moet u ervoor
zorgen dat kabels en de afzonderlijke gestripte geleiders zo kort mogelijk worden
gehouden met toch voldoende speling in de kabel.
Voedingskabels moeten een spanningswaarde van 1A of hoger hebben. De
signaalkabel moet een twisted pair-kabel zijn van 120 ohm of minder.
Afbeelding 9 hieronder toont de aansluitingen voor het aansluitklemblok
waarmee de Nano-detector wordt aangesloten op andere elektronische
onderdelen. Het is raadzaam om alle draadaansluitingen te markeren met
geschikte labels of gekleurde ringen voor een eenvoudiger aansluitingsproces.

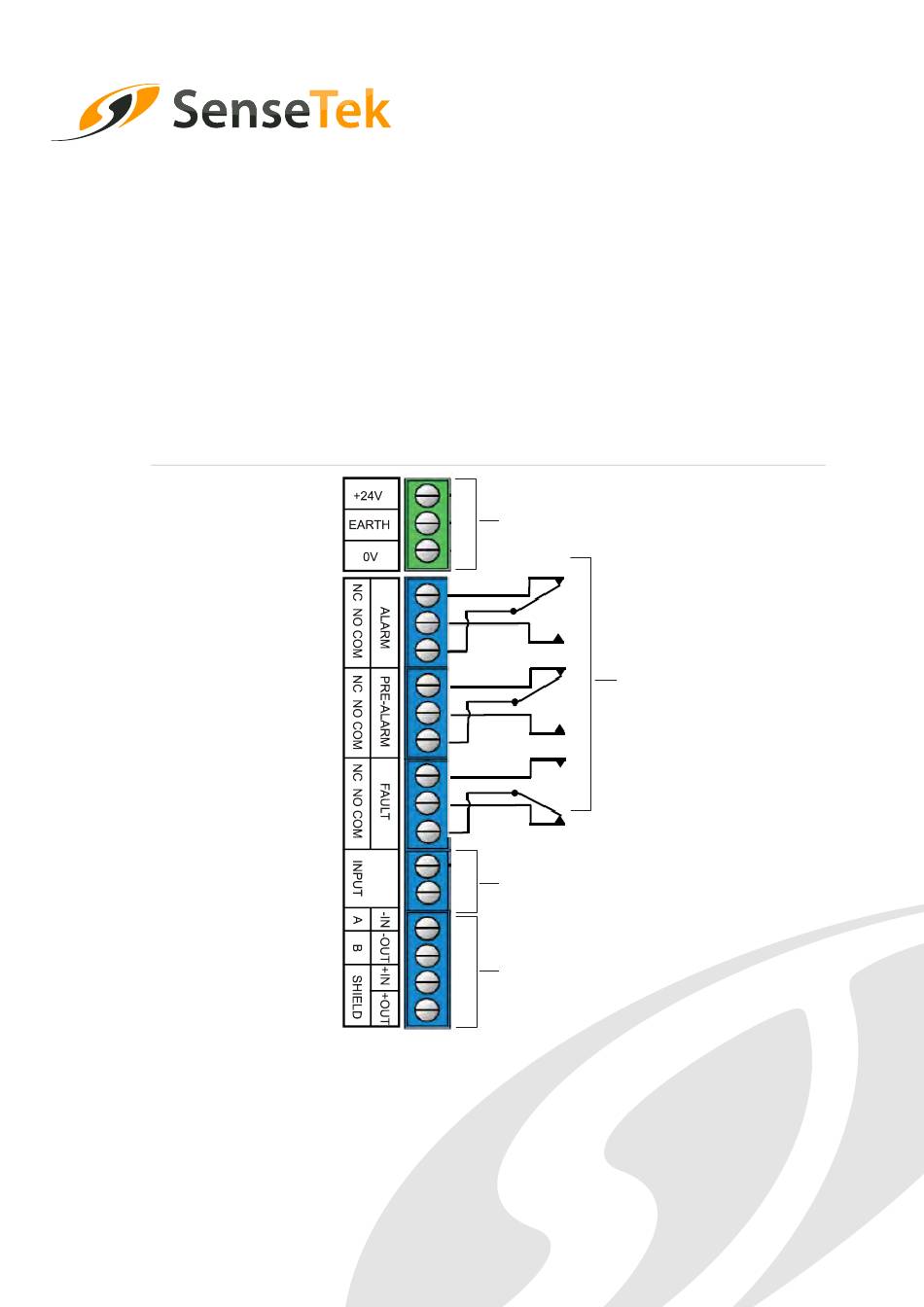

Afbeelding 9: Elektrische installatie
(1)
Aansluitingen stroomvoorziening
Aansluiten op 24 VDC 1A PSU.
Sluit 0V niet aan op AARDE.
Gebruik afgeschermde kabel, waarbij de afscherming wordt aangesloten op de AARDE-
aansluiting van de detector.
(2) Potentiaalvrije relaisaansluitingen van maximaal 1A bij 24 VDC
Alle relaisschema's worden in hun contactstadia getoond met ingeschakelde detector en bij
normale werking.
Stratos Nano Rookaanzuigdetectiesysteem Installateurshandboek
Hoofdstuk 2: Installatie en configuratie
(1)
(2)
(3)
(4)
