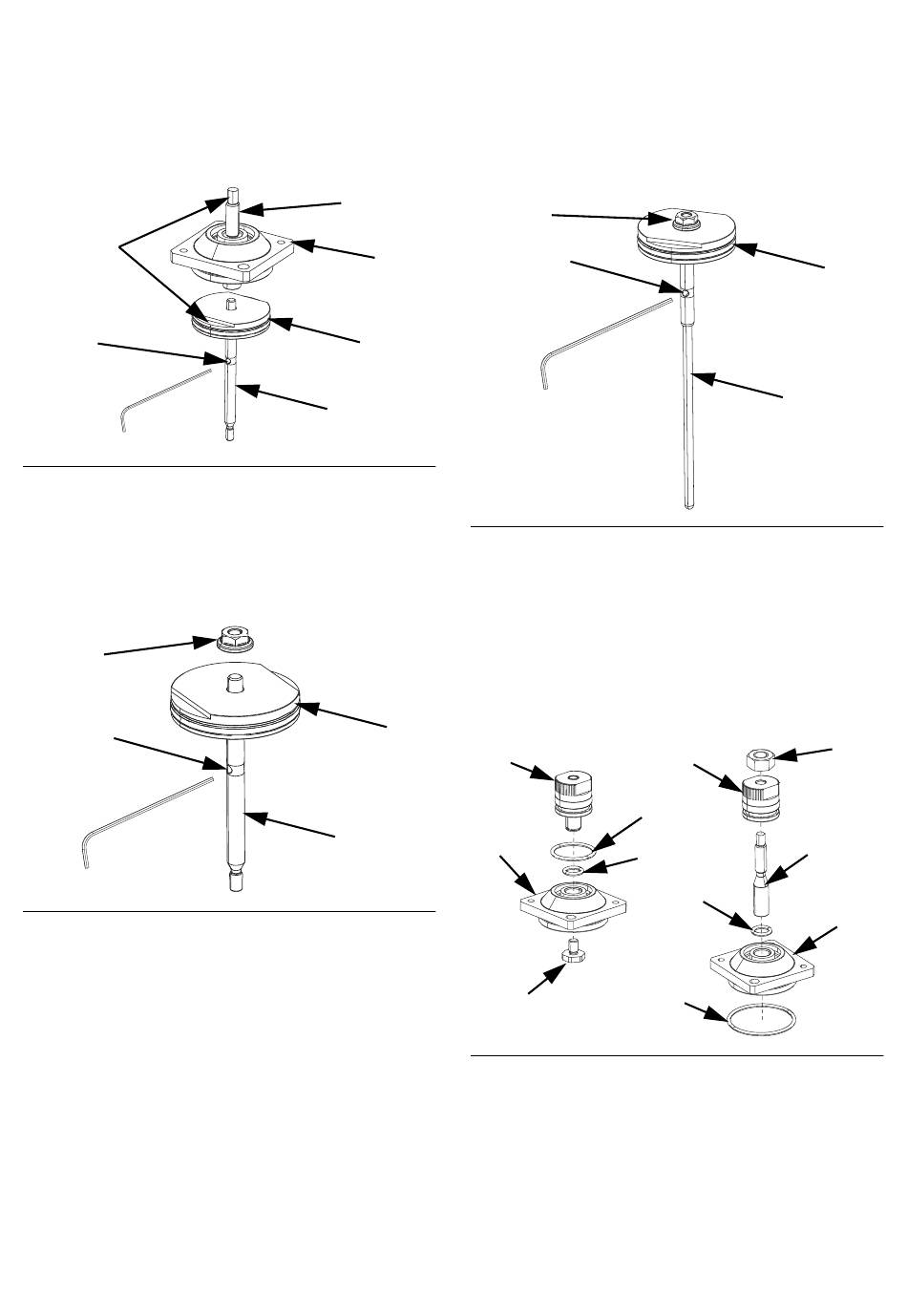

b. Plaats een sleutel op de vlakke zijden van de
zuiger (409) en een inbussleutel door de opening
in de zuigerstang (410).
c. Draai de zuiger (409) uit de zuigerstang (410).
Vlakke
zijden
Opening
zuigerstang
A
. 16
FB
6. Voor ventielen met tip met kogel-zitting (A
a. Plaats een inbussleutel door de opening in de
zuigerstang (410) en draai de moer (417) los met
een dop of sleutel van 7 mm.
417
Opening
zuigerstang
A
. 17
FB
b. Plaats de vlakke zijden van de zuiger (409) in
een bankschroef met de zuigerstang omhoog.
Draai de zuigerstang (410) uit de zuiger (409).
c. Controleer de zuiger (409) en zuigerstang (410)
op schade. Vervang waar nodig.
7. Voor ventielen met tipdichting (A
a. Plaats een inbussleutel door de opening in de
tipeenheid (102) en draai de moer (417) los met
een dop of sleutel van 7 mm.
3A7809D
416
404
409
410
. 17):
FB
409
410
. 18):
FB
b. Plaats de vlakke zijden van de zuiger (409) in
een bankschroef met de zuigerstang omhoog.
Draai de tipeenheid (102) uit de zuiger (409).
c. Controleer de zuiger (409) en tipeenheid (102)
op schade. Vervang waar nodig.
417
Opening
zuigerstang
A
. 18
FB
8. Voor ventielen met tip met terugzuiging moet u de
borgmoer (414) en de knopeenheid (415) losdraaien.
9. Voor ventielen met kogel-zitting of tipdichting moet u
de aanslag van de regelaar (413) en de knop (412)
losdraaien.
Kogel-zitting
of tipdichting
412
404
413
A
. 19
FB
102
Afdichting met
terugzuiging
415
403
406
406
405
Reparatie
409
414
416
404
21
