Volgende units worden verbonden met elkaar via het ArgNet:
Eén ArgNet kan 32 units bevatten.
Elke unit krijgt een uniek nummer op het ArgNet. Bij de GMC+ centrales wordt dit ingesteld met een dipswitch,
centraal geplaatst op de print. De nummering wordt zoveel als mogelijk uitgevoerd volgens de fysische volgorde
op het ArgNet.
De (master) centrale op het ArgNet moet nummer '1' krijgen. Het (eerste) bedieningspaneel dient nummer '2' te
krijgen. Nummer '0' is voorbehouden voor onderhoud met een laptop PC.
Op de GMC+ print, bevinden zich onder de dip-switch 2 ArgNet indicatie LEDs. De LED TX-net licht op
wanneer er een pakket verstuurd wordt over het ArgNet.
Om de aansluiting op het ArgNet eenvoudiger te maken zijn de aansluitklemmen dubbel uitgevoerd. Er is een
driepolige connector voor de ArgNet kabel komende van de voorgaande unit en er is een driepolige connector
voor de uitgaande ArgNet kabel. Intern zijn deze driepolige connectoren gewoon doorverbonden.
Ook het Backup ArgNet heeft twee keer een driepolige connector.

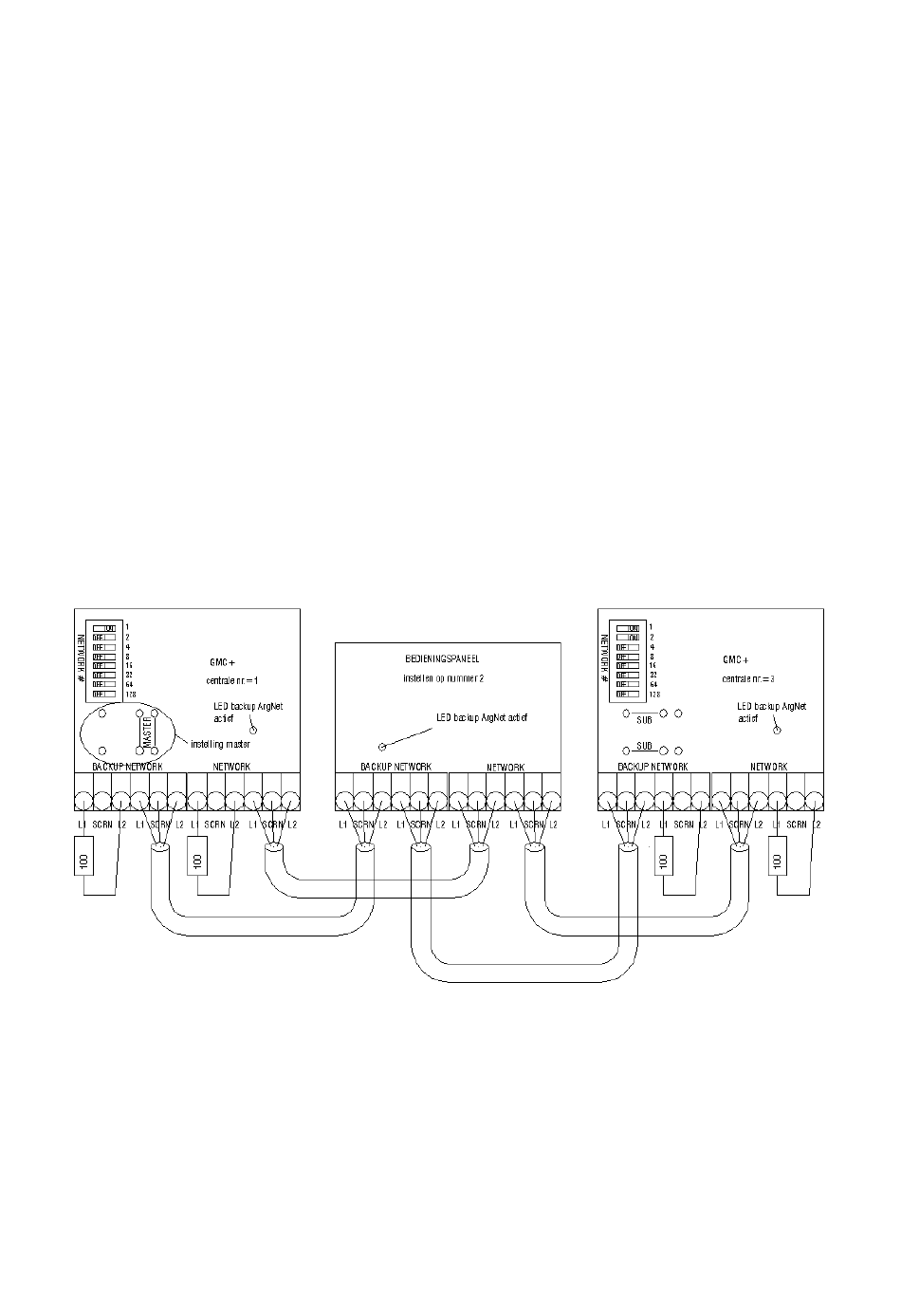

De 100 ohm eindelusweerstanden worden aangesloten zoals hierboven is getekend tussen L1 en L2, op beide
uiteinden van het netwerk. De eindelusweerstanden mogen niet verbonden worden met het screen (SCRN).
Een LED naast de ArgNet connectors geeft aan wanneer het Backup ArgNet actief is.
Het netwerk is volledig vlottend t.o.v. aarde en t.o.v. de voeding van de centrale (transformator gekoppeld),
zodat geen aardlussen worden opgewekt.
Er zijn in elke GMC+centrale wel varistoren voorzien van de kabelafscherming naar aarding. Deze zorgen
ervoor dat het netwerk niet verder kan vlotten dan zo'n 100V van het aardpotentiaal. Deze beveiligen het
netwerk tegen statische ontladingen. Er is ook een condensator parallel aan de varistoren, zodat op hoogfrequent
GMC+ Centrales
Bedieningspanelen
PC via een ArgNet -> USB interface
Pager via ArgNet -> RS232 interface
Printer via ArgNet -> RS232 interface
LON via ArgLon interface
