a
kap van USB-dongle-houder
b
achterplaat
c
standaard
3

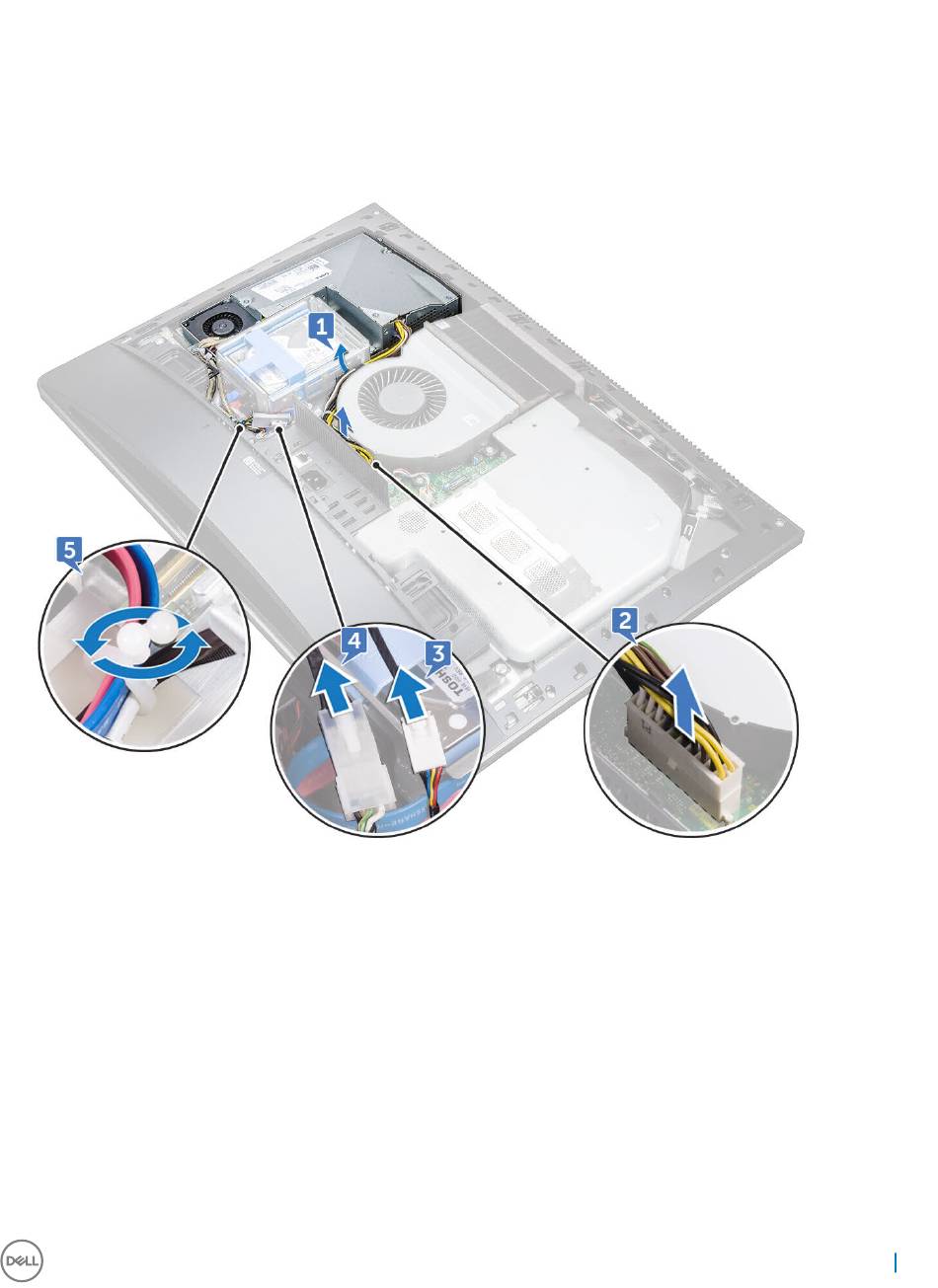

Verwijder de kabel van de voeding uit de geleiders op de systeemventilator [1].
4
Koppel de kabel van de voeding los van de connector op het moederbord [2].
5
Druk op de borgklem om de kabel van het stroomlampje los te koppelen van de connector [3].
6
Druk op de borgklem om de kabel van de ventilator van de voeding los te koppelen van de connector [4].
7
Open de borgklemmen en verwijder de kabels [5].
8
Verwijder de vijf schroeven (M3x4) waarmee de voeding aan de middenkap bevestigd is [6].
9
Til de voeding samen met de kabel uit de middenkap [7].
