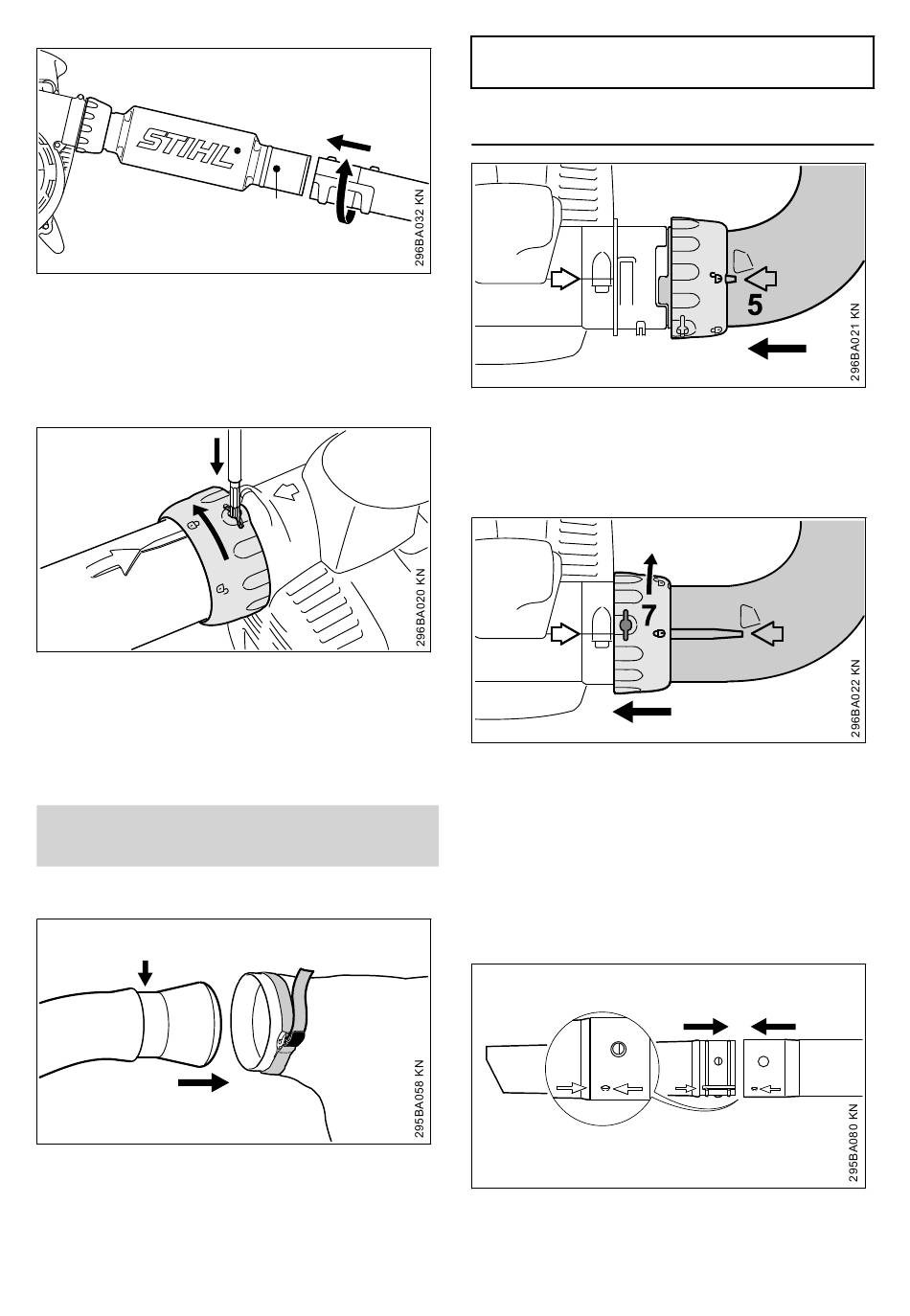

4 Assemblage de l'aspiro-broyeur
2
► glisser la buse (5) sur le tube de soufflage (2)
jusqu'au téton (6), dans la position (a), et la
verrouiller dans le sens de la flèche.
3.2
Démontage du tube de souf‐
flage
► Arrêter le moteur ;
► enfoncer la languette à l'aide d'un outil appro‐
prié, à travers l'orifice de l'écrou-chapeau ;
► tourner l'écrou-chapeau dans le sens de la flè‐
che, jusqu'en butée ;
► enlever le tube de soufflage.
4
Assemblage de l'aspiro-
broyeur
4.1
Montage du coude
1
► Introduire le coude (1) dans le sac de ramas‐
sage (2), jusqu'à la marque (flèche) ;
► serrer le collier (3) sur le sac de ramassage et
rabattre la languette (4) ;
0458-296-7621-G
5
6
a
3
2
4
AVIS
La fermeture à glissière du sac de ramassage
doit être fermée.
6
5
► faire coïncider les flèches (5) ;
► orienter l'écrou-chapeau de telle sorte que le
symbole ‚ coïncide avec les flèches ;
► introduire le coude jusqu'en butée dans l'évi‐
dement du raccord (6) ;
8
► glisser l'écrou-chapeau (7) par-dessus le rac‐
cord, jusqu'en butée ;
► tourner l'écrou-chapeau (7) dans le sens de la
flèche, de telle sorte que le symbole ƒ coïn‐
cide avec les flèches – l'écrou-chapeau s'encli‐
quette avec un déclic audible.
4.2
Assemblage du tube d'aspira‐
tion
français
31
