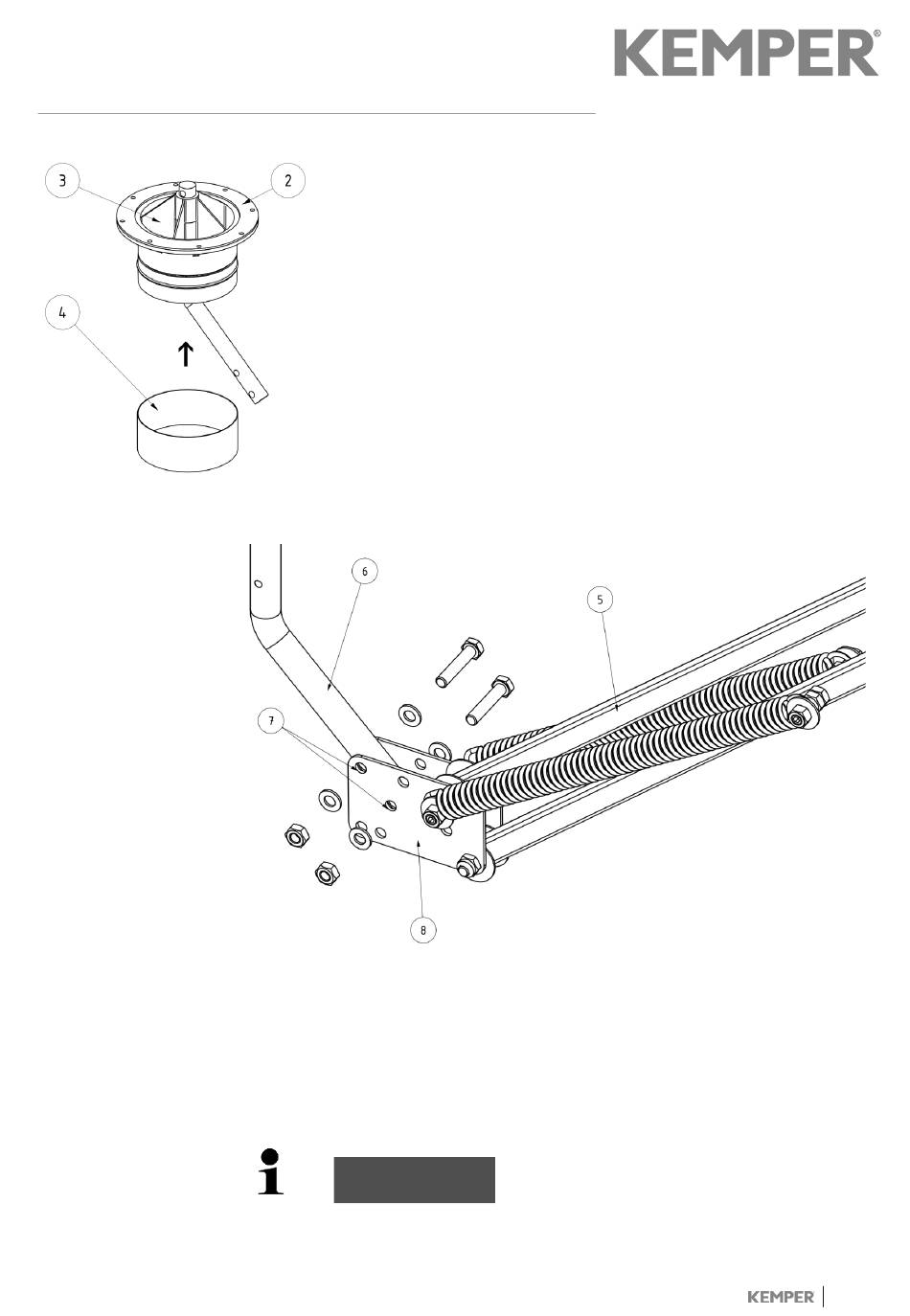

Afb. 5-3
Art.- Nr.: 1502197
● Plaats de pakking (2) op de draaikrans (3)
● Schroef de draaikrans onder de wandconsole
● Stulp de afdichtring (4) over de beide helften van de draaikrans
Afb. 5-4
● Monteer het frame (5) in ingeklapte stand op de
ronde staaf (6) van het draaibare aanpasstuk.
● Gebruik hiervoor de boorgaten (7) van de scharnierplaat (8).
● Meer onder punt „Voortzetting van alle montagevormen".
Aanwijzing
Uitsluitend bij afzuigarmen in buisuitvoering:
Kort het achterste slangstuk tot 900 mm in.
Montage
