WATERFLUX 3000

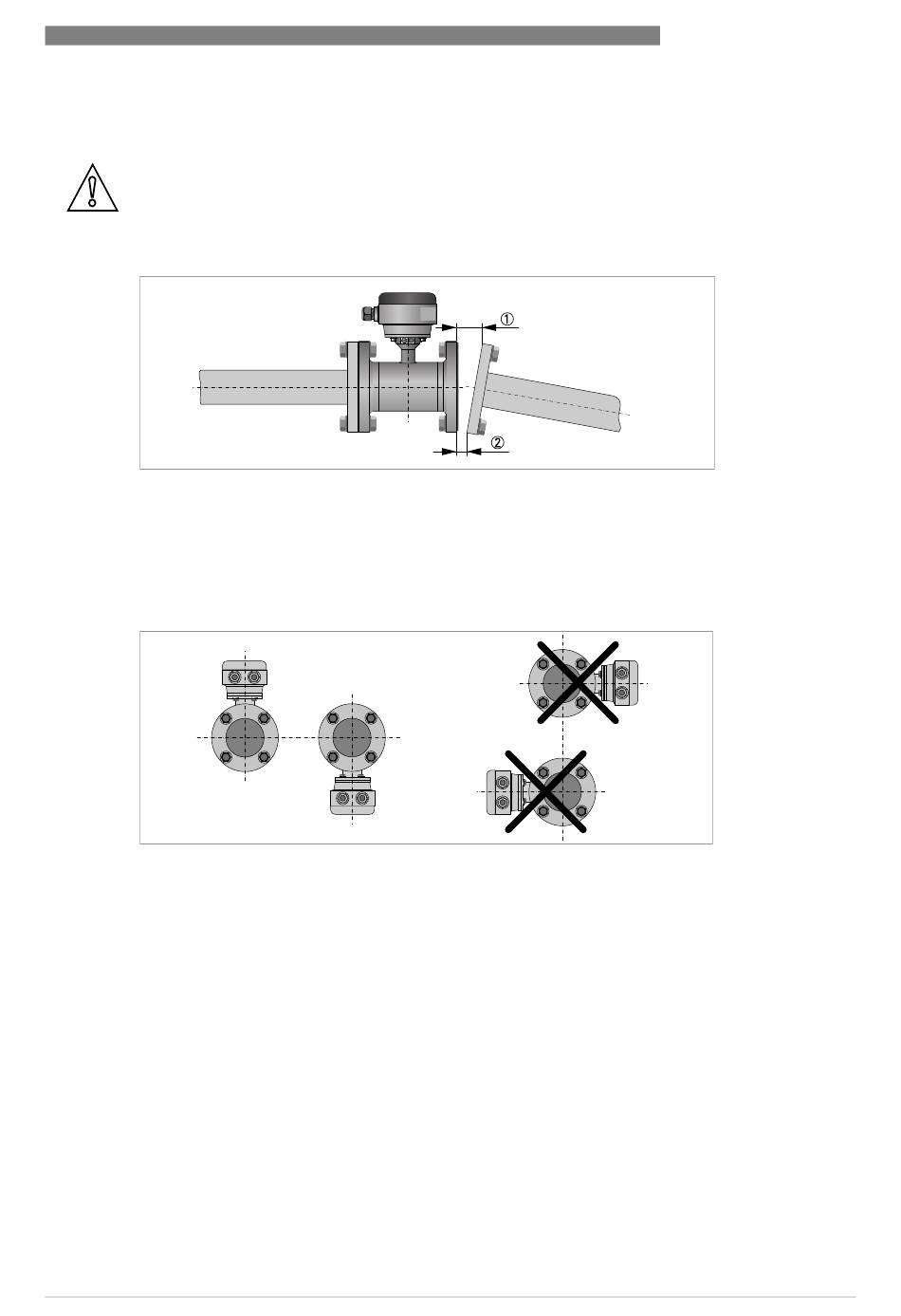

2.12 Flens afwijking
VOORZICHTIG!
Max. toelaatbare afwijking van pijpflensvlakken:
L
- L
max
min
Figuur 2-16: Flens afwijking
1 L
max
2 L
min
2.13 Montagepositie
Figuur 2-17: Montagepositie
• Monteer de flowsensor met de signaalomvormer omhoog of omlaag uitgelijnd.
• Installeer de flowsensor in lijn met de leidingas.
• De vlakken van de pijpflenzen moeten evenwijdig aan elkaar zijn.
03/2022 - 4006759302 - QS WATERFLUX 3000 R08 nl
0,5 mm / 0,02"
www.krohne.com
INSTALLATIE
2
13
