Handleiding MGB-L1...AR.-... / MGB-L2...AR.-... en MGB-L1...AP.-... / MGB-L2...AP.-...
6

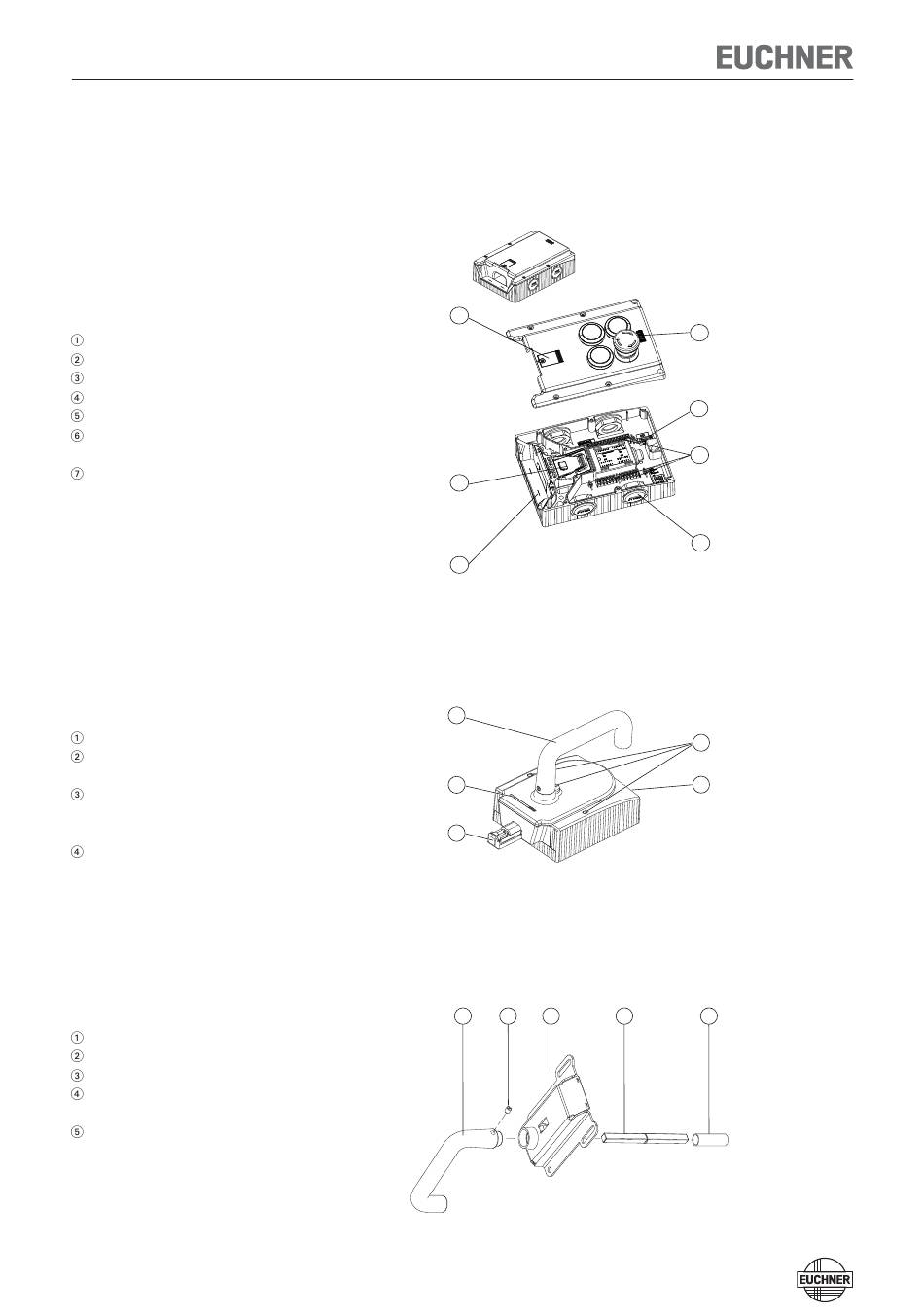

Systeemoverzicht
Legende:
Afdekking voor hulpontgrendeling
Led-indicator
DIP-schakelaar
Klemmen X2 - X5
Vergrendelingsklink
Naargelang de uitvoering:
Kabelinvoer M20x1,5 of stekker
Hulpmarkering voor maximaal
toegestane montageafstand
Opmerking:
Naargelang de uitvoering kunnen extra
weergave- en bedieningselementen in de
afdekking ingebouwd worden en kan er
een montageplaat meegeleverd worden.
Zie bijgevoegde gegevensblad.
Legende:
Deurklink
Borgpennen voor de afdekking van de
behuizing en handgreepomschakeling
Uitklapbaar blokkeerinzetstuk
(optioneel: tweede, automatisch
uitschuifbaar blokkeerinzetstuk)
Vergrendelingspal
Opmerking:
Naargelang de uitvoering kan er een
montageplaat inbegrepen zijn.
Zie bijgevoegde gegevensblad.
Legende:
Deurklink
Stifttap
Afdekking
Activeringsas 8 x 8 mm (verschillende
lengten verkrijgbaar)
Beschermhuls
Opmerking:
Naargelang de uitvoering kan er een
montageplaat inbegrepen zijn.
Zie bijgevoegde gegevensblad.
6.1 Grendelmodule MGB-L.-...
Afbeelding 1: Grendelmodule MGB-L.--...
6.2 Handgreepmodule MGB-H-...
Afbeelding 2: Handgreepmodule MGB-H-...
6.3 Vluchtontgrendeling MGB-E-... (optioneel)
Afbeelding 3: Vluchtontgrendeling MGB-E-...
1
5
7
1
3
4
1
2
3
4
8
2
3
4
6
2
3
5
