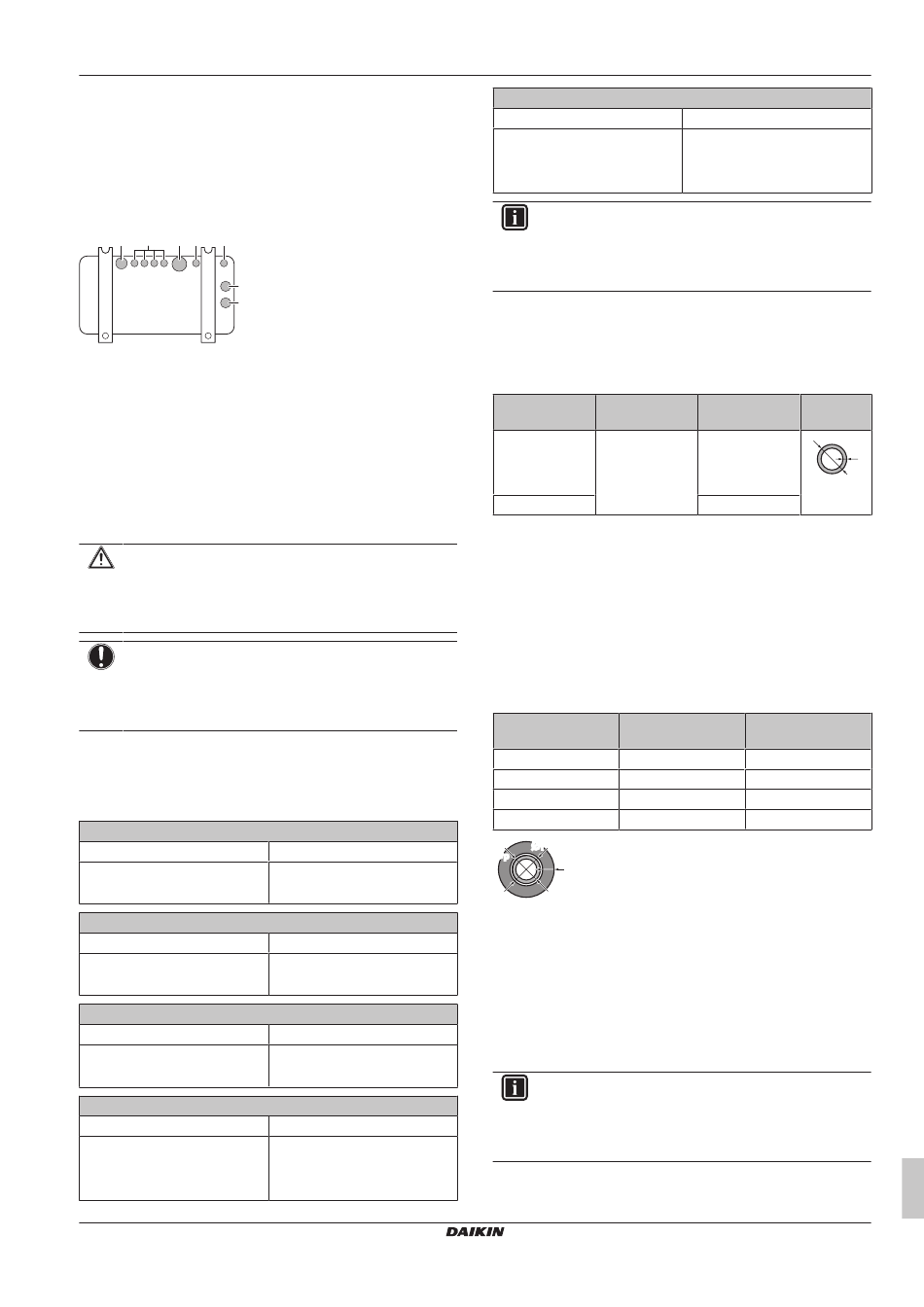

a
Afvoeropening
Afvoeropeningen afsluiten en de afvoeraansluiting
installeren
1 Installeer de afvoerdeksels (accessoire f) en (accessoire g).
Controleer of de randen van de afvoerdeksels de openingen
volledig afsluiten.
2 Installeer de afvoeraansluiting.
a
b
c
b
b
a
a
a
Afvoeropening. Installeer een afvoerdeksel (groot).
b
Afvoeropening. Installeer een afvoerdeksel (klein).
c
Afvoeropening voor afvoeraansluiting
5
Installatie van de leidingen
5.1
Koelmiddelleiding voorbereiden
5.1.1
Vereisten voor de koelmiddelleidingen
VOORZICHTIG
De leidingen en verbindingen van een split-systeem binnen
een bewoonde ruimte moeten worden uitgevoerd met
permanente verbindingen, behalve verbindingen die de
leidingen rechtstreeks op de binnenunits aansluiten.
OPMERKING
De leidingen en andere drukvoerende delen moeten
geschikt zijn voor koelmiddel. Gebruik met fosforzuur
gedeoxideerde, naadloze koperen leidingen voor de
koelmiddelleidingen.
▪ Vreemde stoffen in de leidingen, waaronder oliën die tijdens de
fabricage worden gebruikt, mogen niet meer dan 30 mg/10 m
bedragen.
Diameter koelmiddelleidingen
2MXM68
Vloeistofleiding
Gasleiding
3MXM40, 3MXM52, 3MXM68
Vloeistofleiding
Gasleiding
4MXM68
Vloeistofleiding
Gasleiding
4MXM80
Vloeistofleiding
Gasleiding
2MXM-A9, 3MXM-A9, 4MXM-A9, 5MXM-A9
R32 Split-reeks
3P600450-9T – 2022.09
2× Ø6,4 mm (1/4")
1× Ø9,5 mm (3/8")
1× Ø12,7 mm (1/2")
3× Ø6,4 mm (1/4")
1× Ø9,5 mm (3/8")
2× Ø12,7 mm (1/2")
4× Ø6,4 mm (1/4")
2× Ø9,5 mm (3/8")
2× Ø12,7 mm (1/2")
4× Ø6,4 mm (1/4")
1× Ø9,5 mm (3/8")
1× Ø12,7 mm (1/2")
2× Ø15,9 mm (5/8")
5 Installatie van de leidingen
5MXM90
Vloeistofleiding
Gasleiding
INFORMATIE
Afhankelijk van de binnenunit kunnen verloopstukken
vereist zijn. Zie
"5.2.1 Verbindingen tussen buiten- en
verloopstukken" [ 4 16]
binnenunit
met
informatie.
Materiaal koelmiddelleidingen
▪ Leidingmateriaal: met fosforzuur gedeoxideerd naadloos koper
▪ Flareverbindingen: Gebruik alleen gegloeide leidingen.
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Hardingsgraad
(Ø)
6,4 mm (1/4")
Gegloeid (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje van de
unit), zijn mogelijk dikkere leidingen vereist.
5.1.2
Isolatie van de koelmiddelleidingen
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Buitendiameter
Binnendiameter
leiding (Ø
)
isolatie (Ø
p
6,4 mm (1/4")
8~10 mm
9,5 mm (3/8")
10~14 mm
12,7 mm (1/2")
14~16 mm
15,9 mm (5/8")
16~20 mm
Ø
Ø
i
i
Ø
Ø
p
p
t
Als de temperatuur hoger is dan 30°C en de relatieve vochtigheid
meer dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm
dik zijn om condensatie op het oppervlak van de isolatie te
voorkomen.
Gebruik afzonderlijke warmte-isolatiebuizen voor de koelvloeistof- en
koelgasleidingen.
5.1.3
Lengte koelmiddelleiding en
hoogteverschil
INFORMATIE
Voor de Hybride voor Multi en de warmtapwatergenerator
voor Multi, zie de montagehandleiding van de binnenunit
voor
de
maximaal
koelmiddelleiding en het hoogteverschil.
Hoe korter de koelmiddelleiding, des te beter de prestaties van het
systeem.
5× Ø6,4 mm (1/4")
2× Ø9,5 mm (3/8")
1× Ø12,7 mm (1/2")
2× Ø15,9 mm (5/8")
voor
meer
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1 mm
Isolatiedikte (t)
)
i
≥10 mm
≥13 mm
≥13 mm
≥13 mm
toelaatbare
lengte
van
de
Montagehandleiding
15
