1 2
G015549
1. Diagnostische fitting
4
Het verdeelblok met
uitstroomgaten vervangen
(onderdeelnr. 110–6064)
Benodigde onderdelen voor deze stap:
1
Diagnostische fitting
2
Hydraulische regelfitting
Procedure
Opmerking: Gebruik de T-fitting als de aanpassingsset
voor het hefcircuit (onderdeelnr. 119–7736) gemonteerd
is.
1. Vervang het verdeelblok en breng de nodige fittings
over om de slangen en buizen op het nieuwe blok aan
te brengen. Gebruik de bestaande uitstroomgaten
van het oude verdeelblok niet op de aansluitingen
aangeduid in Figuur 4.
2. Vervang de hydraulische fitting in de buitenste
hefcilinder bij het scharnier aan elke van de machine
door de regelfittings in deze set (Figuur 4).

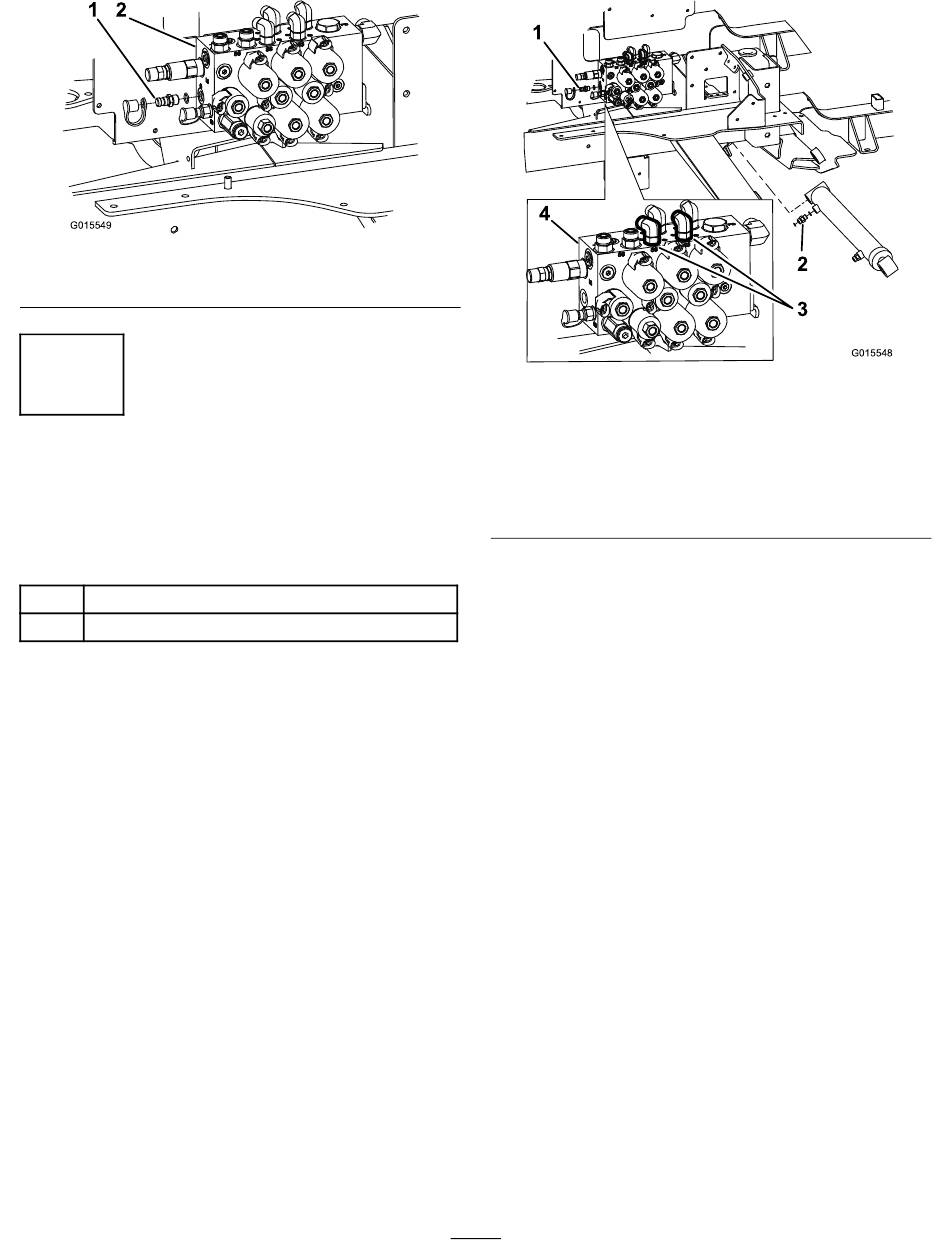

Figuur 3
2. Verdeelstuk
1
4
1. Diagnostische fitting
2. Hydraulische regelfitting
(beide kanten aan
scharnier)
3. Controleer de werking van de machine. Raadpleeg
het onderdeel Algemene voorzorgsmaatregelen voor
het verwijderen en monteren van onderdelen van het
hydraulische systeem in de onderhoudshandleiding
van de GM5900 voordat u de machine start of
gebruikt. Controleer of de vleugeldekken met de
nieuwe onderdelen naar behoren zweven en naar
boven en naar beneden gaan.
3
2
3
G015548
Figuur 4
3. Gebruik de bestaande
uitstroomgaten in het oude
verdeelblok niet aan deze
aansluitingen
4. Verdeelstuk
