16
nl | Optionele modules en randapparatuur
14*
15*
16*
Tabel 5.2: Adresinstellingen bedieningspaneel
* AMAX4000
** AMAX3000/4000

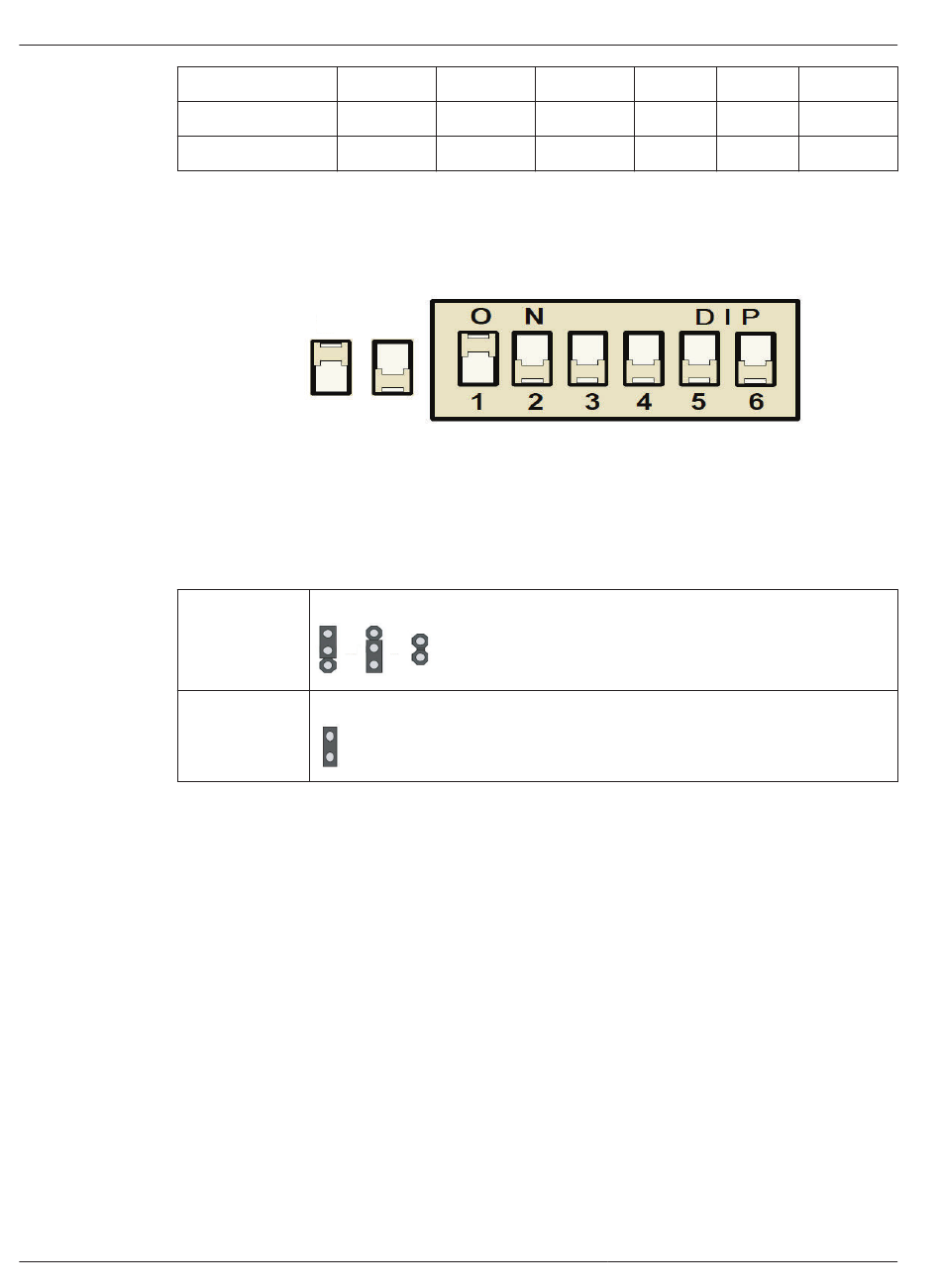

Afbeelding 5.1: DIP-switch met 6 standen
DIP-switch stand 5 en 6 worden niet gebruikt.
Adresinstelling voor bedieningspaneel IUI-AMAX-LED8 en IUI-AMAX-LCD8
De bedieningspanelen IUI-AMAX-LED8 en IUI-AMAX-LCD8 kunnen alleen worden ingesteld op
adres 1 of adres 2 via de adresjumper.
Adres 1
Adres 2
Tabel 5.3: Jumperinstellingen bedieningspaneel
5.2.3
Bekabeling
In de volgende afbeelding wordt weergegeven hoe een bedieningspaneel wordt aangesloten
op de optiebus van het AMAX systeem. Het laatste bedieningspaneel moet binnen een
kabelafstand van 200 m geplaatst worden.
2014.11 | 04 | F.01U.309.280
Uit
Aan
Aan
Aan
Uit
Uit
Aan
Uit
Jumper niet kortgesloten
Jumper kortgesloten (beide metalen pennen zijn bedekt)
Installasjonsmanual
Aan
Aan
Aan
Aan
Uit
Uit
Bosch Sicherheitssysteme GmbH
AMAX panel
Uit
Uit
Uit
Uit
Aan
Uit
