Voorbeeld 9:
I
In een ventilatiesysteem waar geen toegang is tot de
VLT 3500 HVAC, is extern schakelen tussen
handmatige bediening "Hand" en afstandsbediening
"Auto" op de frequentie-omvormer nodig.
Het volgende moet worden geprogrammeerd:
Functie:
H-O-A positie
Activering van Hand
Activering van Auto
Pulse Start Hand
Hand referentie
Auto referentie
32
Parameter nr.
Parameter -waarde
003
EXT. HOA
400
EXT. HOA HAND
401
EXT. HOA AUTO
405
LATCH ST. HAND
420
VOLTAGE
413
4-20 mA
VLT
®
3500 HVAC

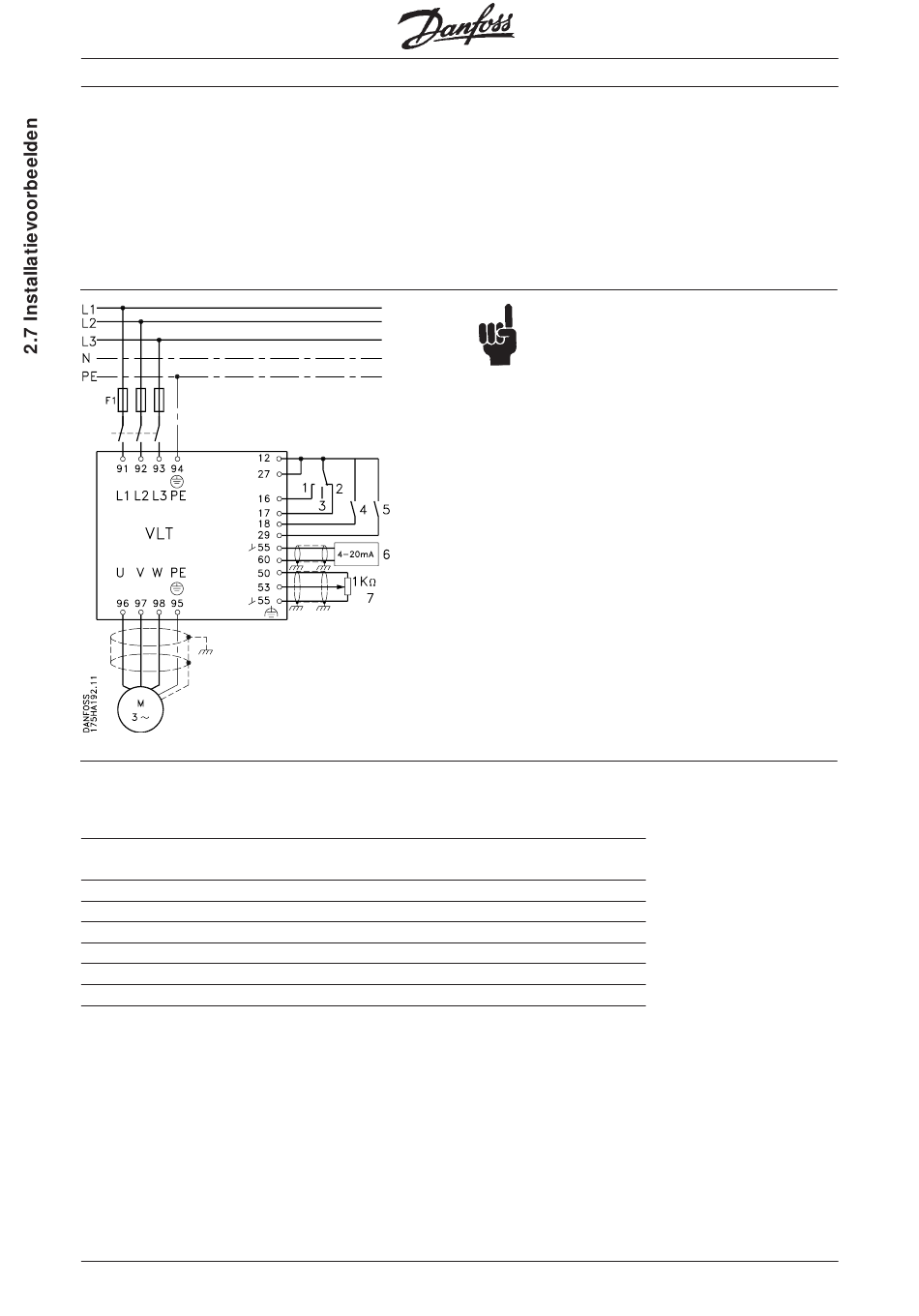

Er wordt een 3-punts schakelaar gebruikt die een
keuze tussen "Hand-Off-Auto" mogelijk maakt. De
"Hand" referentie is een 0-10 V signaal op een poten-
tiometer. Wanneer de VLT 3500 HVAC in de Auto-
stand functioneert, wordt de frequentie-omvormer
bestuurd met behulp van een 4-20 mA referentie.
NB!:
De afscherming voor de stuurkabels moet wor-
den aangesloten zoals is beschreven in het
hoofdstuk over EMC-correcte installatie.
Alle instellingen zijn gebaseerd op fabrieksinstellingen;
maar motordata-instellingen (parameters 104, 105
en 107) (of het Snelle Setup menu punt 1, 2 en 3)
moeten worden aangepast aan de aangesloten motor.
1 = Activering van Hand-stand
2 = Activering van Auto-stand
3 = Stop
4 = Start Auto-stand
5 = Pulse start Hand-stand
6 = Auto-stand referentie, 4-20 mA
7 = Hand-stand referentie, 0-10 V/ 1 K Ω
Data-waarde nr.
[2]
[5]
[7]
[4]
[0]
[2]
MG.35.B1.10 – VLT is een geregistreerd handelsmerk van Danfoss
