LEGRAND 4 306 08 Korte Handleiding pagina 3
Zenders voor 4 camera's of 8 camera's en stroomtoevoer. enkele camerazender en stroomtoevoer
Installatieprocedures
Gelieve de volgende installatiestappen te volgen:
(1) Gelieve de camera's en monitors uit te schakelen vóór de installatie;
(2) Sluit de zender aan op de camera's met de BNC-M- en DC-plug;
(3) Sluit de zender aan op de ontvanger via een UTP-kabel;
(4) Sluit de DVR / monitors aan op de ontvanger via coaxiale kabels;
(5) Controleer alle aansluitingen en schakel de ontvanger in;
(6) Controleer of het beeld correct is.
Opgelet
4 306 08, 4 306 09 en 4 306 28 zijn niet waterbestendig.
Bedien de toestellen niet met natte handen.
Indien het ene uiteinde EIA/TIA568A is, dient het andere eveneens EIA/TIA568A te zijn.
Indien het ene uiteinde EIA/TIA568B is, dient het andere eveneens EIA/TIA568B te zijn.
Probleemoplossing
Gelieve bij problemen de volgende stappen te volgen:
- Controleer of alle aansluitingen correct zijn en of de RJ45 in overeenstemming is met IA/TIA568A of 568B (zie hieronder)
- Zorg ervoor dat de werkelijke afstand de toegelaten overdrachtsafstand niet overschrijdt;
- Indien de gele led op RJ45 brandt voor een afzonderlijk kanaal, dient u de stroomtoevoer uit te schakelen en de kabel los te koppelen
om te controleren of er een kortsluiting of overbelasting van het stroomverbruik plaatsgevonden heeft.

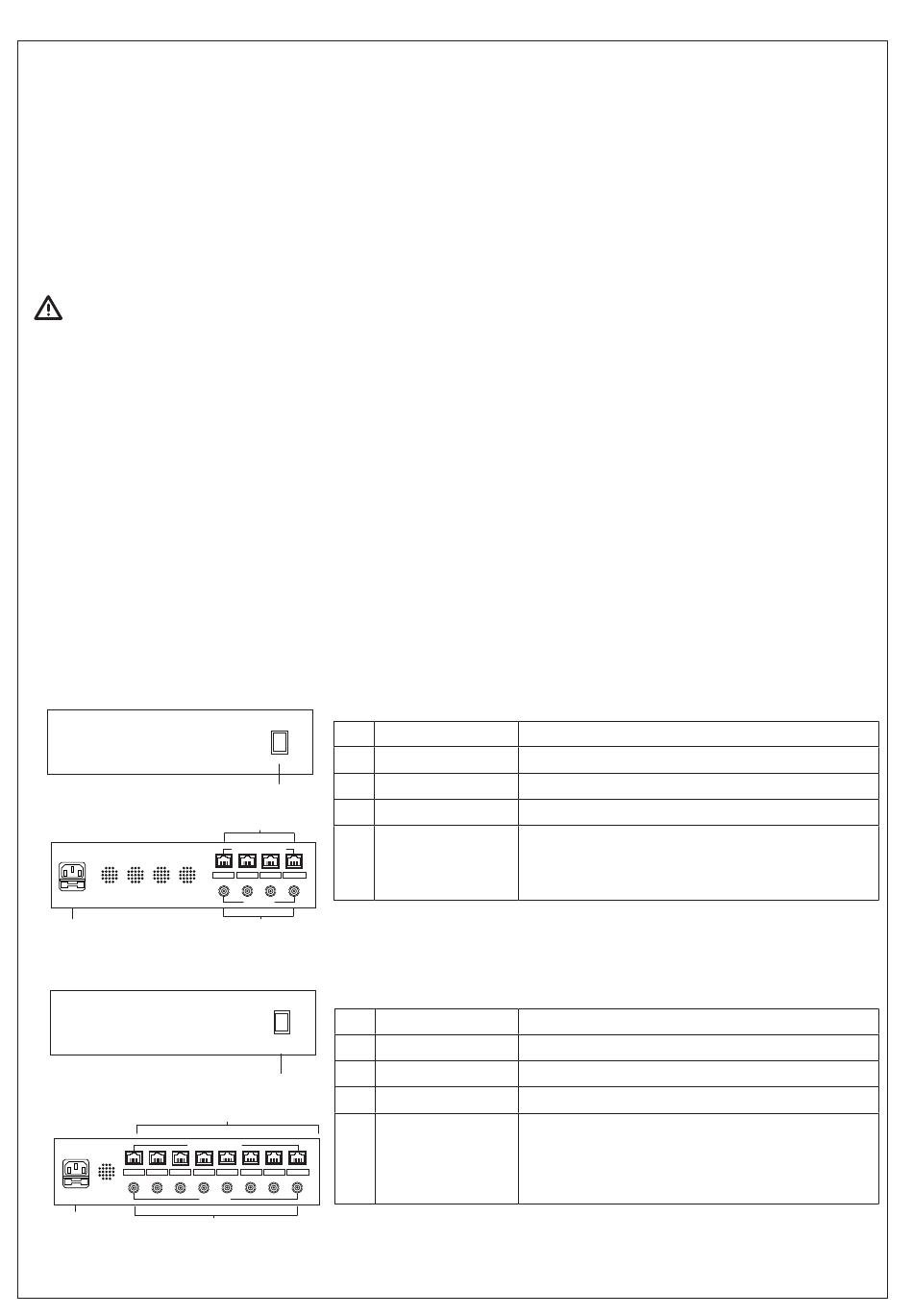

Schema's panelen
- Ref. : 4 306 08 (Ontvanger voor 4 camera's en voeding)
100-240V~ /50-60Hz
2
- Ref. : 4 306 09 (Ontvanger voor 8 camera's en voeding)
VIDEO & POWER RJ45 INPUTS
100-240V~ /50-60Hz
1
2
3
2
4 Ports Video&PowerSever
Nr.
ON
OFF
1
POWER
2
1
3
4
4
VIDEO & POWER RJ45 INPUTS
1
2
3
4
VIDEO OUTPUTS
3
8 Ports video&Power Server
ON
Nr.
OFF
POWER
1
2
1
3
4
4
4
5
6
7
8
VIDEO OUTPUTS
3
Onderdeel
Voedings-led
Geeft aan of de stroomtoevoer correct is.
Input stroomtoevoer
110 - 230V~ 50-60Hz inputaansluiting voeding.
BNC-F
Video-output.
RJ45
Groene led = stroomindicator
(dien ingeschakeld te zijn).
Gele led = indicator voor overmatige stroom
(dient uitgeschakeld te zijn).
Onderdeel
Voedings-led
Geeft aan of de stroomtoevoer correct is.
Input stroomtoevoer
110 - 230V~ 50-60Hz inputaansluiting voeding.
BNC-F
Video-output.
RJ45
Groene led = stroomindicator
(dien ingeschakeld te zijn).
Gele led = indicator voor overmatige stroom
(dient uitgeschakeld te zijn).
Omschrijving
Omschrijving
