13.2

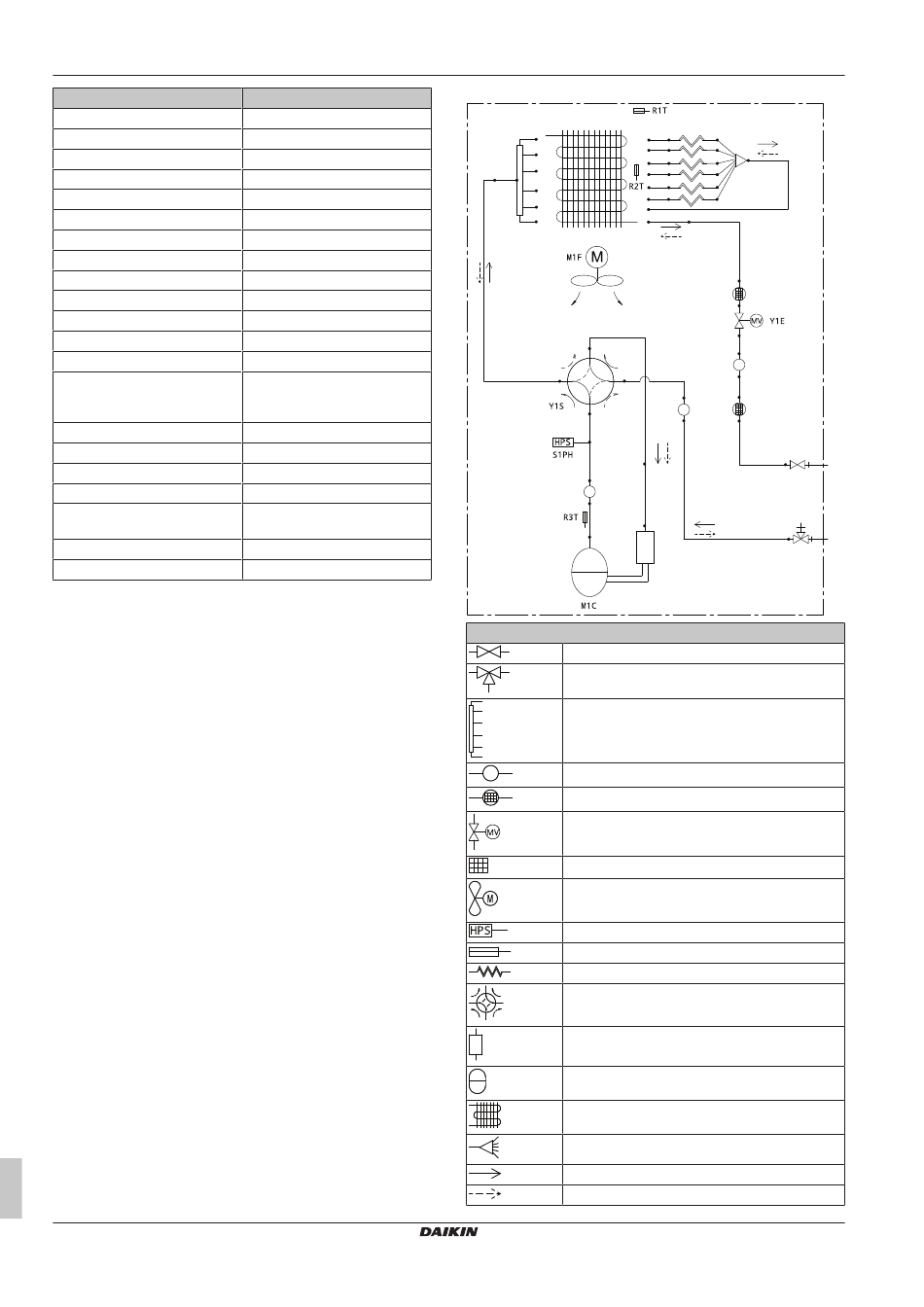

Schema van de leidingen
13.2.1
Schema van de leidingen: Buitenunit
PED-categorieën van apparatuur:
▪ Hogedrukschakelaar: categorie IV,
▪ Compressor: categorie II;
▪ Overige apparatuur: art. 4§3.
Montagehandleiding
18
Betekenis
Druksensor (laag)
Drukschakelaar (hoog)
Drukschakelaar (laag)
Thermostaat
Vochtigheidssensor
Bedrijfsschakelaar
Spanningsbeveiliging
Signaalontvanger
Keuzeschakelaar
Klemmenstrook vaste plaat
Transformator
Zender
Varistor
Diodebrug, bipolaire transistor
met geïsoleerde poort (IGBT)
voedingsmodule
Draadloze afstandsbediening
Aansluitklem
Klemmenstrook (blok)
Spoel elektronische expansieklep
Spoel elektromagnetische
omkeerklep
Ferrietkern
Ruisfilter
RXM42A
Legende leidingschema
Vloeistofafsluiter
Gasafsluiter
Refnet
Demper
Demper met filter
Elektronische expansieklep
Filter
Propellerventilator
Hogedrukschakelaar (automatische reset)
Thermistor
Capillaire buis
4-wegsklep
Accumulator
Compressor
Warmtewisselaar
Verdeler
Koelmiddelstroom: Koelen
Koelmiddelstroom: Verwarmen
A
B
RXM-A(9), ARXM-A(9)
R32 Split-reeks
3P769578-4C – 2024.05
