om het alarm-uit te verbinden
De met de open collector-methode aangesloten apparaten (bijv. zwaailicht en
sirene) kunnen storingen ondervinden als de stroom- en voltagespecificaties worden
overschreden.
Bekijk het alarm-uit-verbindingsdiagram hieronder wanneer u apparaten aansluit die de
voltage- en stroomspecificaties overschrijden.

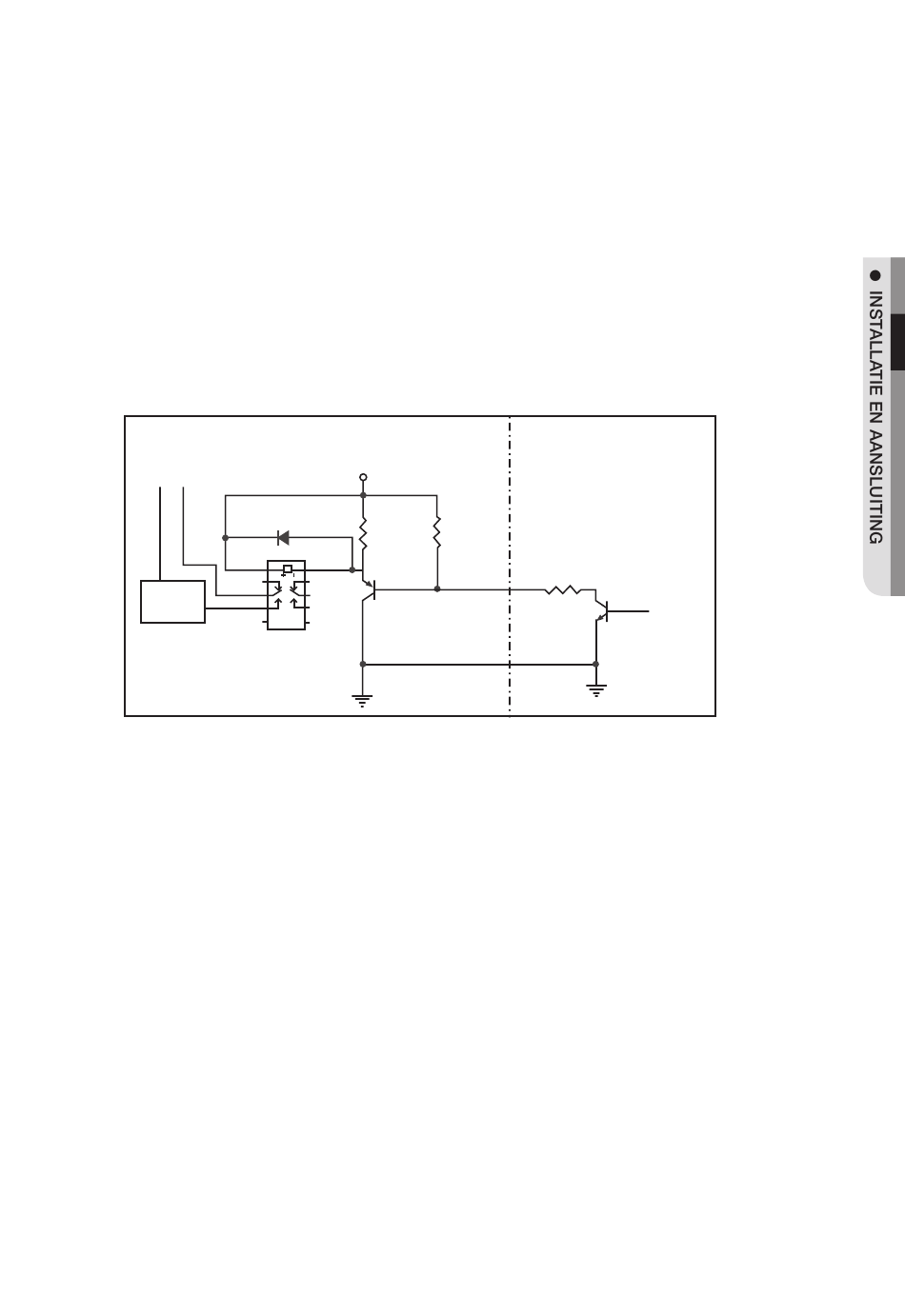

alarm uit Bedrading diagram
Binnenkant van de camera
Externe verbindingen
Waarschuwingslamp
DC 5V of 3.3V
/Sterkte sirene
(-)
(+)
DIODE
RESISTOR
10K ohm
ALARM UIT (12VDC 20mA MAX)
TRANSISTOR
TRANSISTOR
Waarschuwingslamp/
RELAIS
Sirene
GND
GND
GND
Nederlands _23
