De WLAN-kaart plaatsen
1. Plaats de WLAN-kaart in de betreffende connector op de systeemkaart.
2. Geleid de antennekabels door de sleuf van de draadloze kaart, bevestig de antennes onder de draadloze kaart en sluit
vervolgens de twee antennekabels aan op de connectoren op de WLAN-kaart.
OPMERKING:
Sluit de MAIN-antenne (wit) aan op de MAIN-pin en de AUX-antenne (zwart) op de AUX-pin.
3. Plaats de WLAN-beugel op de WLAN-kaart.
4. Draai de M2x3schroef vast om de WLAN-kaart en de kaarthouder te bevestigen op het moederbord.
5. Plaats:
a.
onderplaat
b.
SIM-lade (WWAN-modellen)
6. Volg de procedure in
Nadat u in de computer hebt
WWAN-kaart - optioneel
De WWAN-dochterkaart verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a.
SIM-lade verwijderen - WWAN-modellen
b.
onderplaat

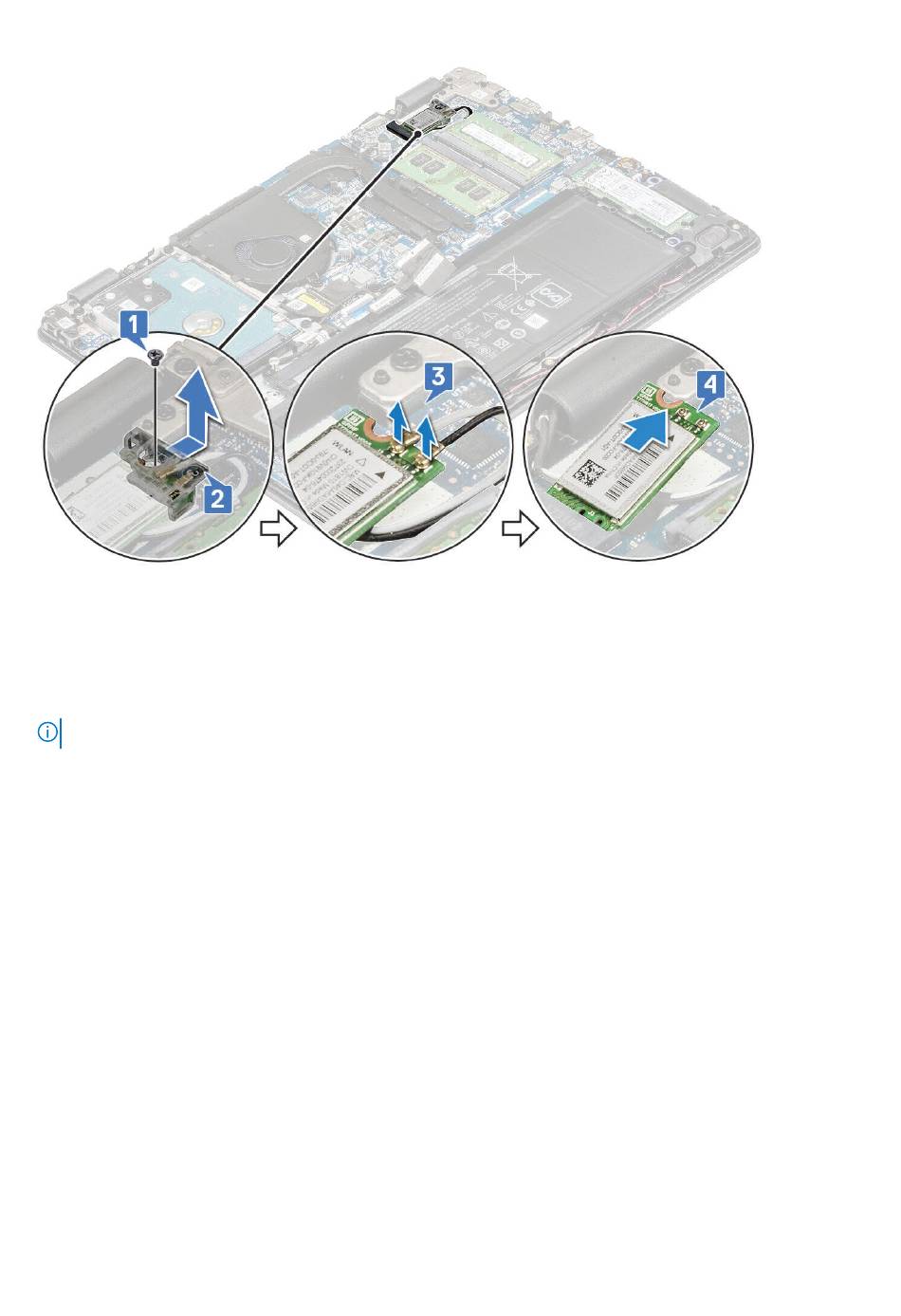

3. De WWAN-kaart verwijderen:
a. Verwijder de M2x3-schroef waarmee de metalen WWAN-bracket is bevestigd aan het systeem [1] en haal de metalen
bracket van de WWAN-kaart [2].
b. Koppel de twee antennekabels los van de WWAN-kaart [3].
c. Trek de WWAN-kaart uit de aansluiting op de WWAN-dochterkaart [4].
gewerkt.
werken.
op pagina 12
Demonteren en hermonteren
19
