5.3.1.4. Rekenvoorbeeld
5.3.2. Bepaling van de rookgasrem bij Ambi-Flam 150-42 F
In dit hoofdstuk wordt uitgelegd hoe men de rookgasrem van de Ambi – flam 150 – 42
modellen dient in te stellen. Deze instelling is steeds afhankelijk van de buisopstelling en
kan met behulp van een eenvoudige grafiek bepaald worden.
Voor de Ambi-Flam 150 – 42 modellen mag de totale gestrekte lengte van het
rookgaskanaal nooit langer zijn dan 9 meter exclusief eindstuk.

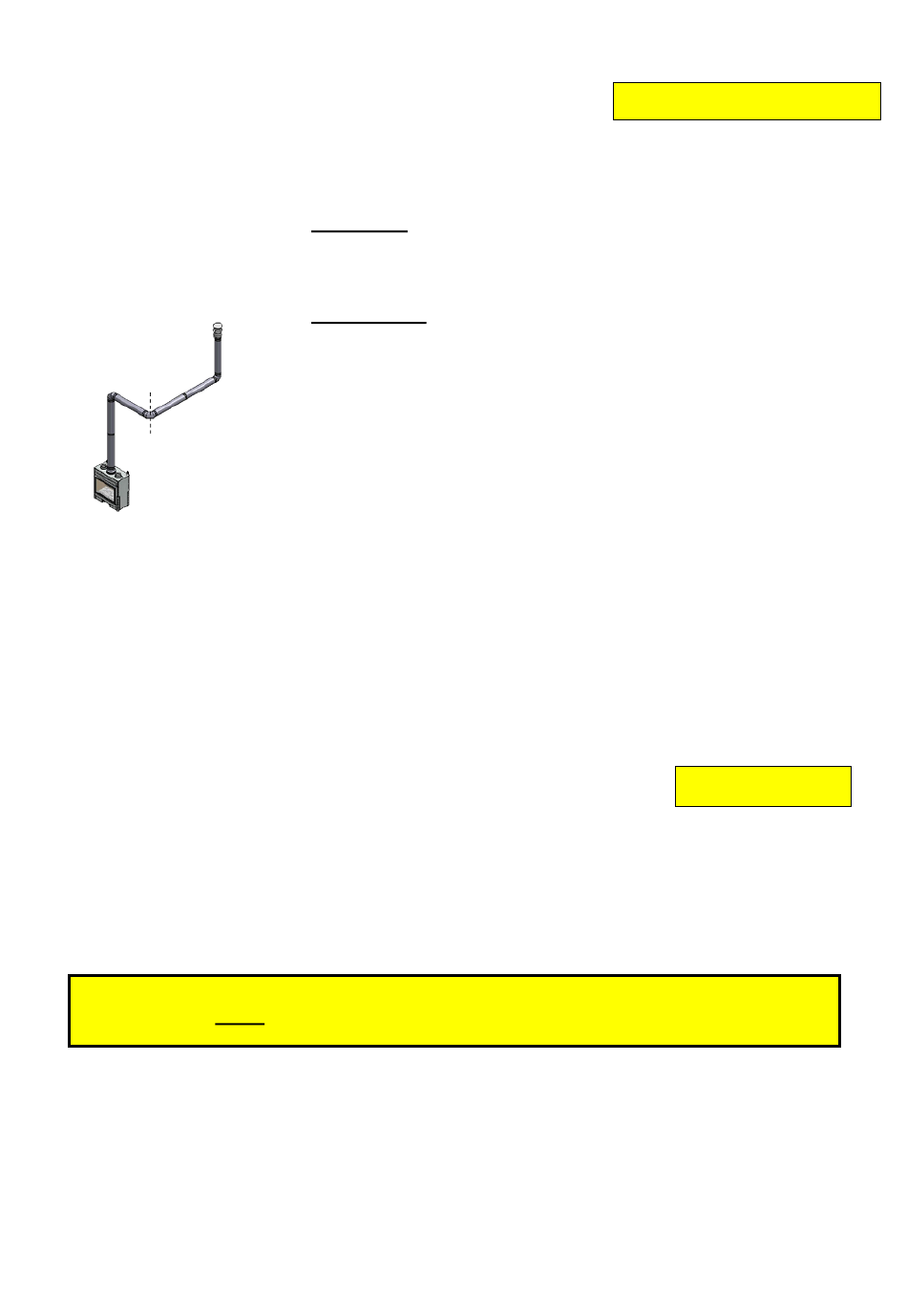

Gegeven : Ambi 100-42 F met 1 m verticaal, bocht 90° , 4 m
horizontaal , bocht 90°, 4 m horizontaal , bocht 90° en 1 m
verticaal + eindstuk ( opgelet foto is louter informatief )
Oplossing : Vermits het hier gaat over een YXX'Y' opstelling
met maximum 3 bochten moeten we de rookgasremwaarde X
bepalen ahv 2 tabellen A en B.
• Voor YX : zie tabel A bij 1m verticaal en 4 m
horizontaal geeft dit rookgaswaarde 5. De YX opstelling
zou volgens de tabel in de groene zone zitten en dwz
opstelling YX in Ø130/200
• Voor X'Y' :zie tabel B bij 4 m horizontaal en 1 m
verticaal geeft dit rookgaswaarde 0. De X'Y' opstelling
zit hier ook in de groene zone wat wil zeggen dat we
het X'Y' in Ø 130/200 moeten uitvoeren
Uitgaande van YX en X'Y' maken we de gehele opstelling in
Ø130/200 en is de totale rookgasremwaarde X = A+B = 5+0=5
Ambi 100/42 F/DK/L/R/P
Ambi 150/42 F
