1.4.3
Magneetcontacten en paniekknoppen
De magneet contacten en paniekknoppen worden aangesloten op één van de 8 zones (Z1 - Z8) van de CCS.

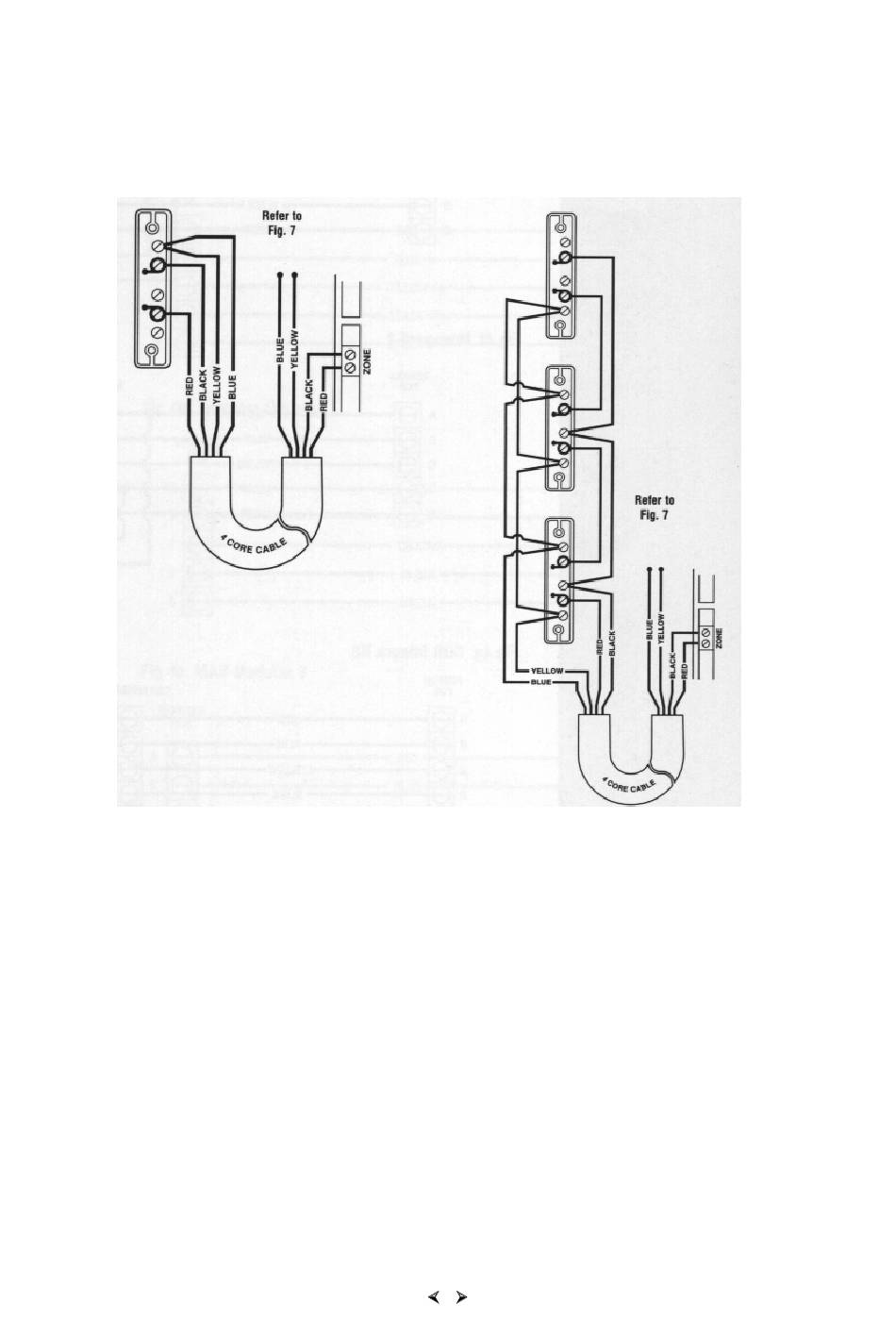

Figuur 5. Aansluiten magneetcontacten
Fig. 5a. 1 magneetcontact op 1 zone
Let op!!!
Het mixen van gevoede detectoren en magneetcontacten op 1 zone gaat het eenvoudigst door eerst de bekabeling vanaf de CCS naar de
gevoede detectoren te brengen en vervolgens pas naar de magneetcontacten.
1.4.4
Gevoede detectoren
Raadpleeg altijd de handleiding van de fabrikant. Gevoede detectoren worden aangesloten op één van de 8 zones (Z1 - Z8) van de CCS en
worden gevoed vanaf de AUX+ en AUX-.
AUX+
AUX-
positieve spanning (+ 12 V) wit
massa aansluiting (0 V)
Fig. 5b. Meerdere magneetcontacten op 1 zone
groen
17
