7.6 ELEKTRISCHE AANSLUITINGEN
Het elektrisch aansluiten van de unit moet door gekwalificeerde monteurs gebeuren conform de
hiervoor geldende installatievoorschriften en -regels. De leverancier van de units kan niet
verantwoordelijk gehouden worden voor schade die ontstaan is door foutief aansluiten van de
elektrische verbindingen.
Een tweepolige stekker of schakelaar moet aangebracht worden in de aansluitkabel naar de unit.
De unit moet afgezekerd worden met een zekering of aardlekschakelaar van 10A. De dikte van de
elektriciteitskabels dient geschikt te zijn voor de maximale stroomsterkte naar de unit.
Gebruik voor aansluiting van de unit dubbel geïsoleerde 1,5 mm2 flexibele kabel met drie aders.
Twee voor spanning en een voor aarding.
Gebruik voor het elektrisch aansluiten van de kabels de voor gemonteerde contrastekker in de unit
en meegeleverde stekker. Gebruik de in de unit aanwezige mantelbuis voor het doorvoeren van de
kabel met stekker wanneer de elektriciteitskabels aangesloten moeten worden aan de andere zijde
van de cv-aansluitingen.

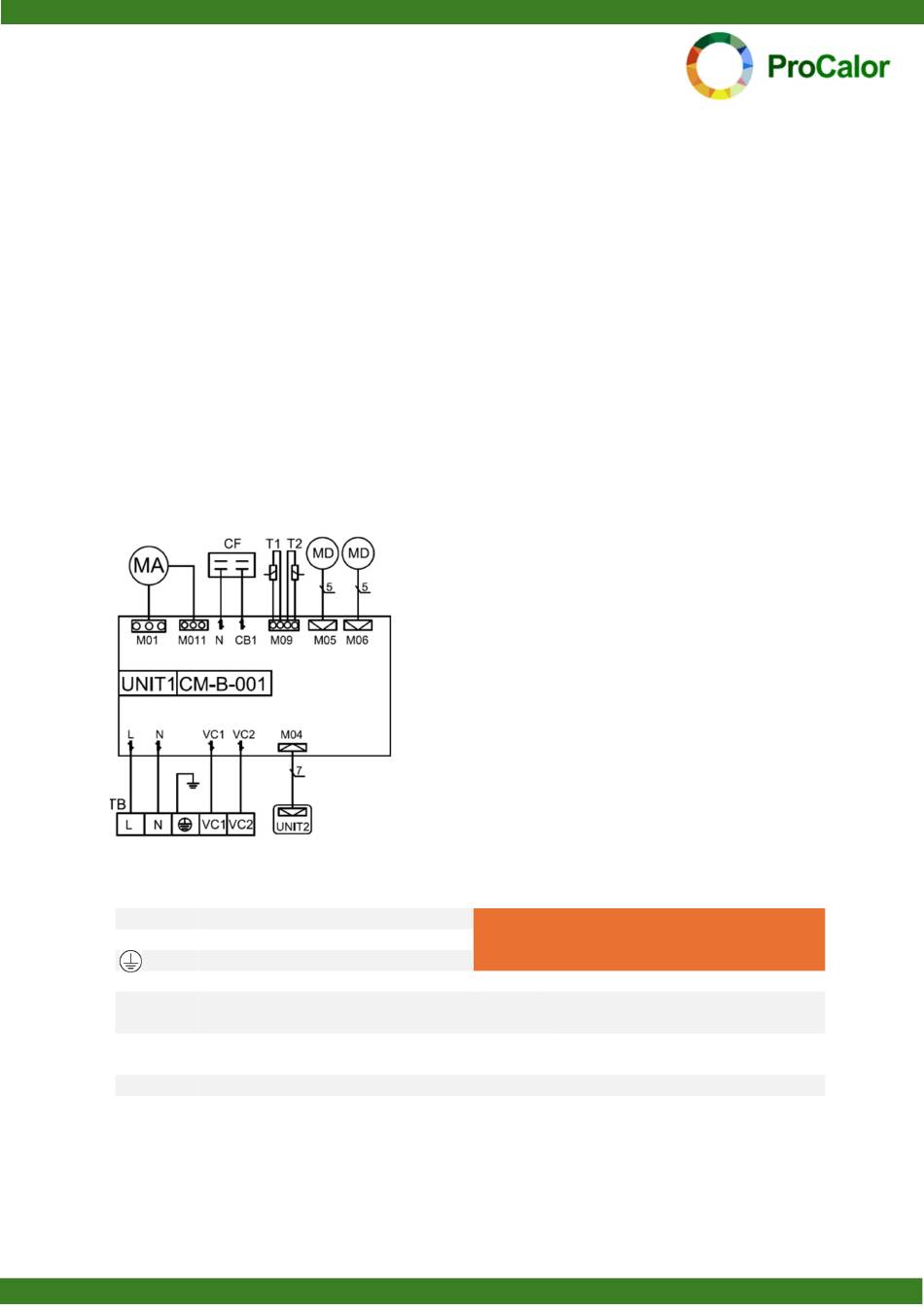

7.7 AANSLUITSCHEMA
STROOMAANSLUITING
L
Verbind met de fasedraad
N
Verbind met de nuldraad
Verbind met het aarddraad
UNIT1
Binnenste bedieningspaneel
UNIT2
Display paneel voor ontvangst
MA
Binnenste ventilator
T1/T2
Temperatuursensor
Ventilatieconvector 300-600 L/R Handleiding
ProCalor | Frisselsteinstraat 5 | 5461AD Veghel | info@procalor.nl
Voeding 220/240V ~ 50/60Hz
VC1
Verbind met de waterklep
(klep open lijn)
VC2
Verbind met de waterklep
(klep dicht lijn)
MD
Motor voor zwenken
CF
Condensator binnenste ventilator
|
02.05.2024
18
|
V1.0
