7.2.3 Richtlijnen bij het aansluiten van koelmiddelleidingen
7.2.4 Richtlijnen voor het buigen van leidingen
7.2.5 Leidinguiteinde optrompen
RXA-B8, RXM-A(9), ARXM-A(9), RXP-N9, RXF-D(9), ARXF-A(9), RZAG-B
R32 Split-reeks
4P766272-2 – 2024.01

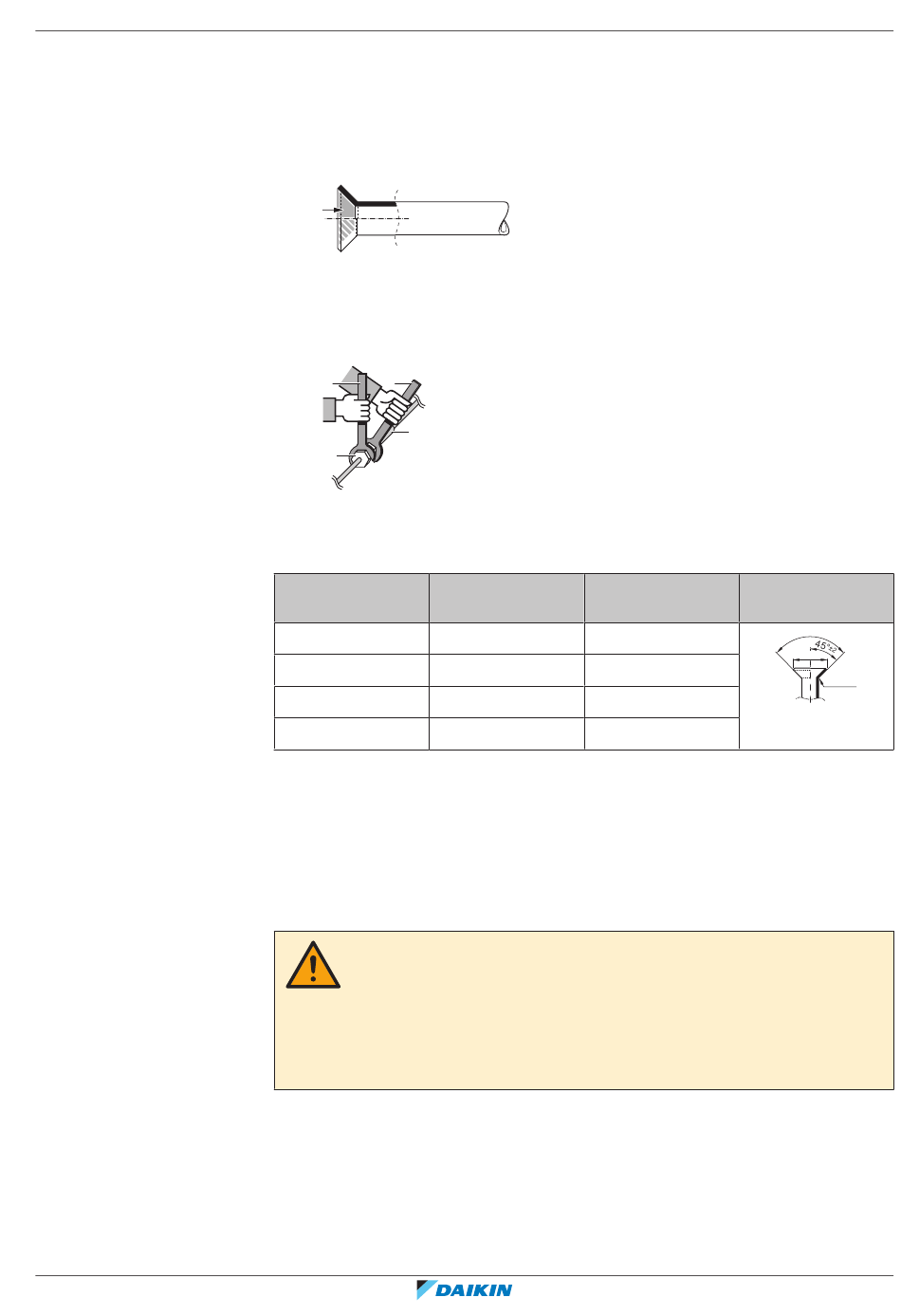

Houd rekening met de volgende richtlijnen wanneer u leidingen aansluit:
▪
Bestrijk de binnenkant van de verbreding met koelolie voor R32 (FW68DA)
wanneer u een flaremoer aansluit. Draai eerst 3 of 4 toeren met de hand vast
vooraleer stevig vast te draaien.
▪
Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te draaien.
▪
Gebruik ALTIJD samen een moersleutel en een momentsleutel om deze moer aan
te halen wanneer u de leiding aansluit. Op die manier zal de moer niet barsten en
lekken.
a
b
c
d
a Momentsleutel
b Steeksleutel
c Leidingaansluiting
d Flaremoer
Leidingmaat (mm)
Aanhaalmoment
Ø6,4
Ø9,5
Ø12,7
Ø15,9
Gebruik een pijpenbuigmachine om de leidingen te buigen. Alle leidingbochten
moeten zo geleidelijk mogelijk verlopen (buigingsstraal van 30~40 mm of meer).
VOORZICHTIG
▪
Een onvolledige verbreding kan lekken van koelgas veroorzaken.
▪
Gebruik getrompte buizen NIET opnieuw. Gebruik nieuwe getrompte buizen om
ervoor te zorgen dat er geen koelgas kan lekken.
▪
Gebruik de getrompte moeren die bij de unit werden meegeleverd. Andere
getrompte moeren kunnen koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar beneden
zodat er GEEN bramen in de leiding kunnen komen.
7
Installatie van de leidingen
|
Flareafmetingen
(N•m)
(A) (mm)
15~17
8,7~9,1
33~39
12,8~13,2
50~60
16,2~16,6
62~75
19,3~19,7
Flarevorm (mm)
90°
±2
ØA
R=
0.4~0.8
Uitgebreide handleiding voor de installateur
39
