SATEL
SOW-300
3

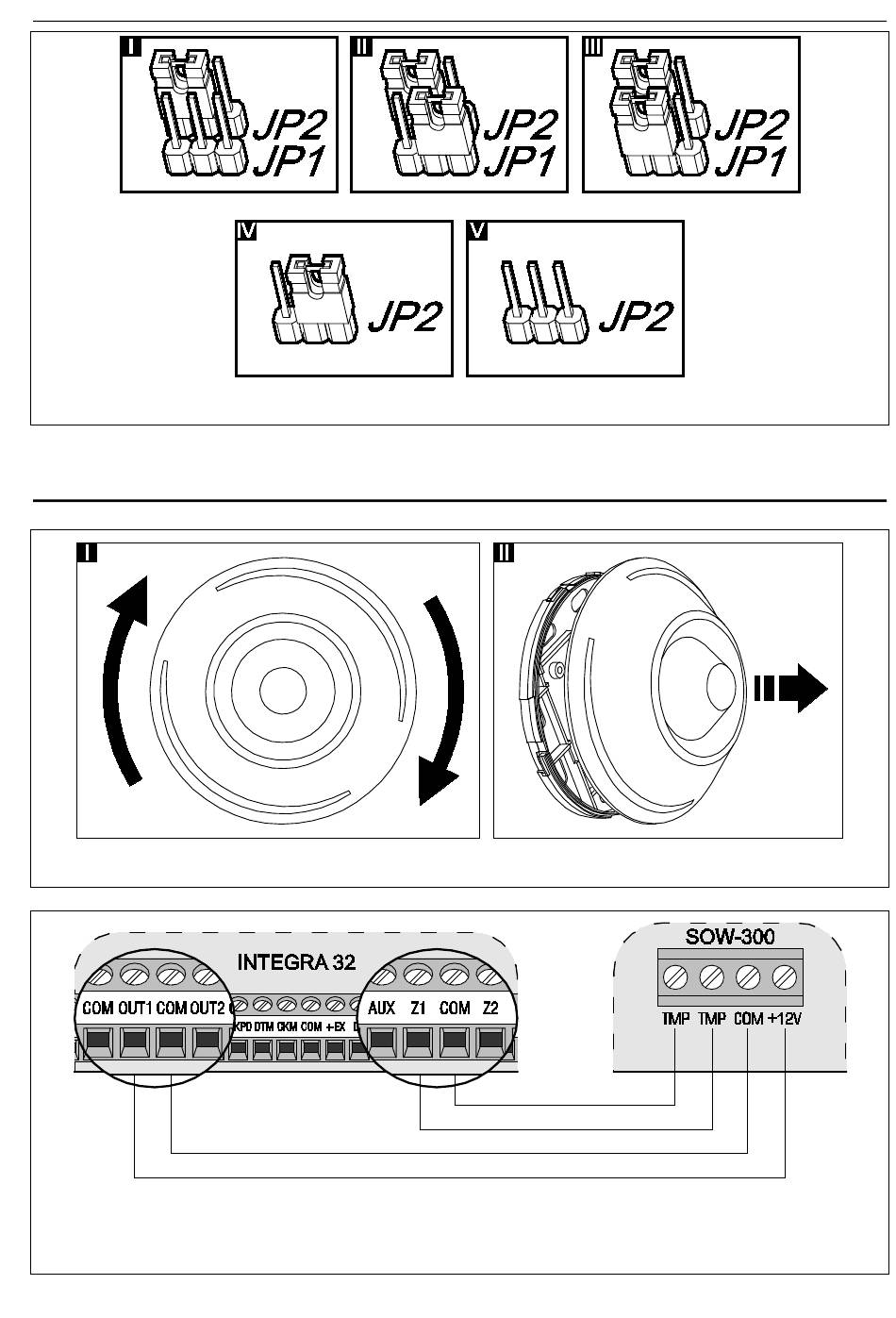

Fig. 3. Manier voor plaatsen van de jumpers voor de optische signaleringstypes.
4. I
NSTALLATIE
Fig. 4. Verwijder de behuizing.
Fig. 5. De LED indicator aansluiten op het alarmsysteem als de signalering geactiveerd moet
worden door het aanbieden van +12 V voltage (De hoogvermogen OUT1 uitgang met
normale polariteit wordt geactiveerd). Z1 dient als 24U sabotage geprogrammeerd te worden.
