AC FAIL DELAY (AC uitval vertraging)
Beschrijving van de aansluitingen:
–
AC
voeding ingang (17-24 VAC).
COM –
common ground.
+12V –
voedingsuitgang (13,6-13,8 VDC).
AWS –
OC type uitgang, signalering bij uitval van de 230 VAC.
AWB –
OC type uitgang, signalering bij een laag accu voltage of accu storing.
Bij een normale status is de OC uitgang verbonden met de common ground (0 V). In de
actieve status (storing signalering) is de uitgang verbroken van de common ground.
3.
Installatie
Koppel altijd de voeding los voordat u enige elektrische aansluitingen maakt.
Voor de installatie dient u een berekening te maken van de totale belasting om zo
de voeding niet te overbelasten. Bij normale bedrijfsomstandigheden mag de som
van het verbruik van de aangesloten apparaten en de accu laadspanning, niet meer
bedragen dan 3 A.
De voeding is ontworpen voor gebruik met lood-zuur accu's of overige accu's met
dezelfde laad karakteristieken. Gebruik van andere type accu's dan aanbevolen
kunnen explosie gevaar veroorzaken.
De gebruikte accu's mogen niet worden weggegooid, maar moeten worden
ingeleverd in overeenstemming met de bestaande regels voor milieubescherming.
De transformator dient permanent aangesloten te zijn op een 230 VAC aansluiting. Voordat
u de bekabeling aansluit, dient u zich de elektrische installatie van het object eigen te maken.
Zorg ervoor dat u altijd een continu gevoed circuit kiest. Het voedingscircuit dient voldoende
gezekerd te zijn. Omdat de eindgebruiker niet eenvoudig bij de transformator kan komen,
is het belangrijk dat u hen verteld hoe deze afgeschakeld kan worden van de
stroomvoorziening (bijv. door aan te geven waar de zekering in de meterkast zich bevindt
waarop de voeding aangesloten zit).
Een 12 V lood accu dient te worden aangesloten op de voeding als noodstroomvoorziening.
De behuizing van de voeding kan een accu van 17 Ah capaciteit herbergen.
1. Knip de kabelbinder door en verwijder de transformator.
2. Verwijder het eerste (buitenste) plastic inzetstuk door de pallen los te maken.
3. Verwijder de twee schroeven van het tweede (binnenste) inzetstuk en verwijder deze uit
de behuizing.
4. Plaats de achterkant op de muur en markeer de gaten voor het boren. Denk aan het
montagegat in het sabotage element (boven de plaats van de transformator).
5. Boor gaten in de muur voor de pluggen. De meegeleverde muurpluggen zijn bedoeld voor
beton, baksteen, enz. Gebruik voor andere soorten oppervlakken (gipsplaat, holle
wanden) de juiste muurpluggen.
APS-30

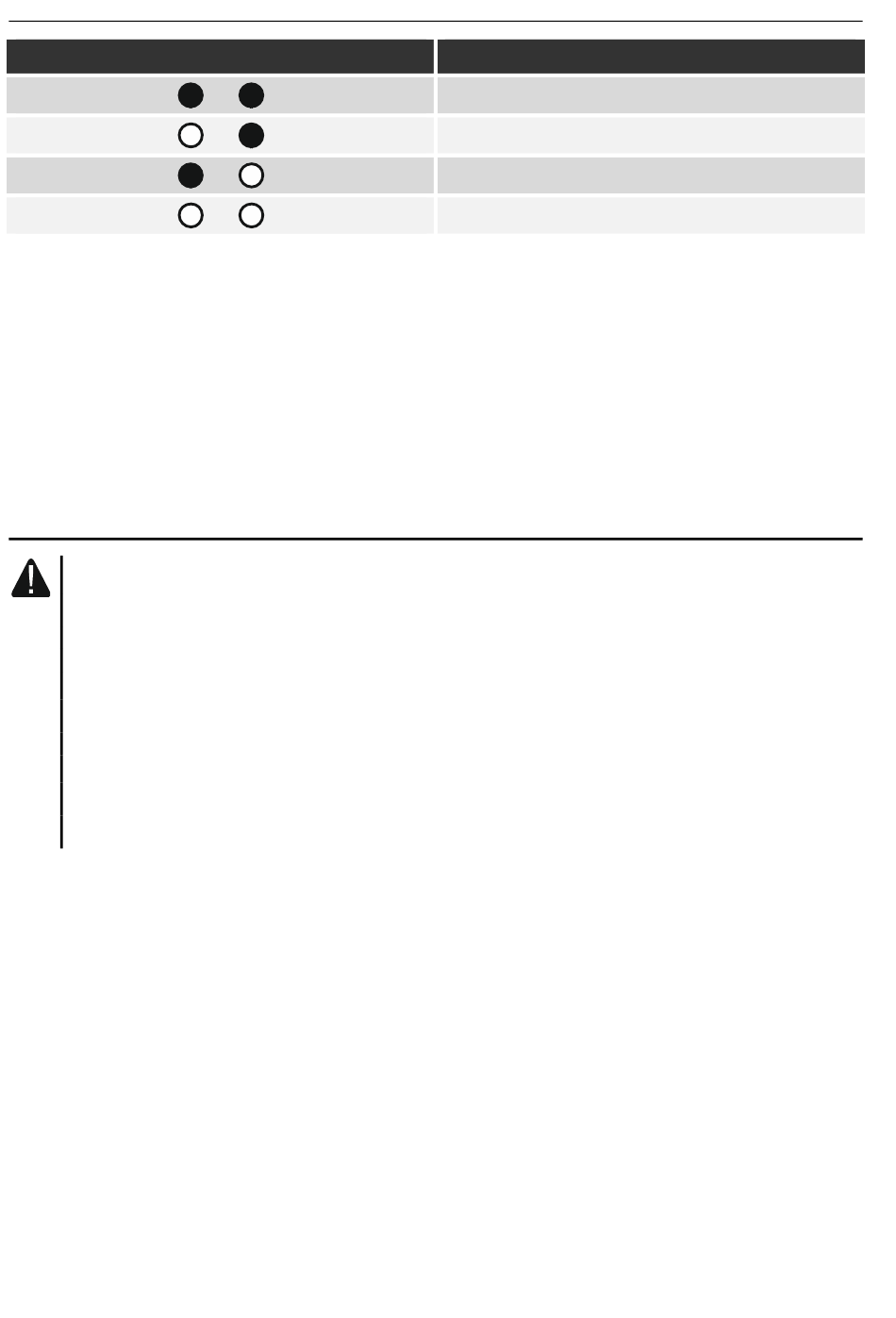

Tabel 1.
Vertragingstijd
0 seconden
60 seconden
600 seconden
1800 seconden
