Elektrische veiligheidsmaatregelen
Potentiaalscheiding
Beschermingsgraad
Toepassingshoogte boven zeeniveau
Veiligheidsklasse
Vervuilingsgraad
13.2 Afmetingen
VEGAPULS 11
SW 50
G1½
ø 58 mm
(2.28")
1

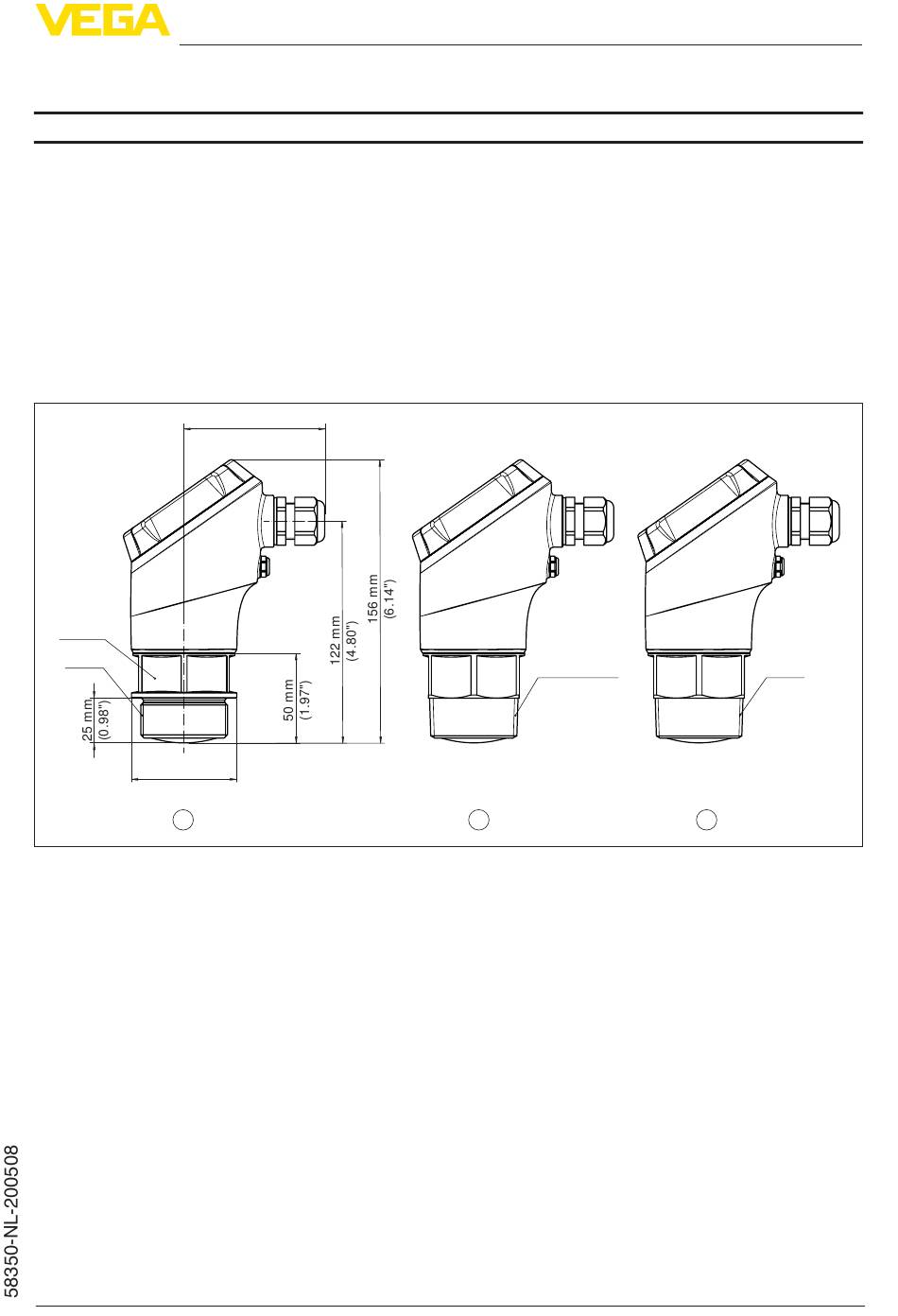

Fig. 25: Afmetingen VEGAPULS 11
1
Schroefdraad G1½
2
Schroefdraad 1½ NPT
3
Schroefdraad R1½
VEGAPULS 11 • Tweedraads 4 ... 20 mA
= 24 V DC
ø 77,5 mm
(3.05")
(24 V - 12 V)/0,022 A = 545 Ω
Elektronica potentiaalvrij tot 500 V AC
IP66/IP67 conform IEC 60529
5000 m (16404 ft)
III
4
1½ - 14 NPT
2
