18
nl | Installatie d.m.v. opbouwmontage
13. Ga verder naar Paragraaf 4.1.4 Camera op montageplaat
4.1.4
Camera op montageplaat monteren
Ga bij het monteren van de camera op de montageplaat voor
vlakke en verlaagde plafonds als volgt te werk (sommige
stappen bevatten aanvullende informatie voor installaties
buitenshuis):
1.
2.
3.
4.
F.01U.164.478 | 2.0 | 2010.07

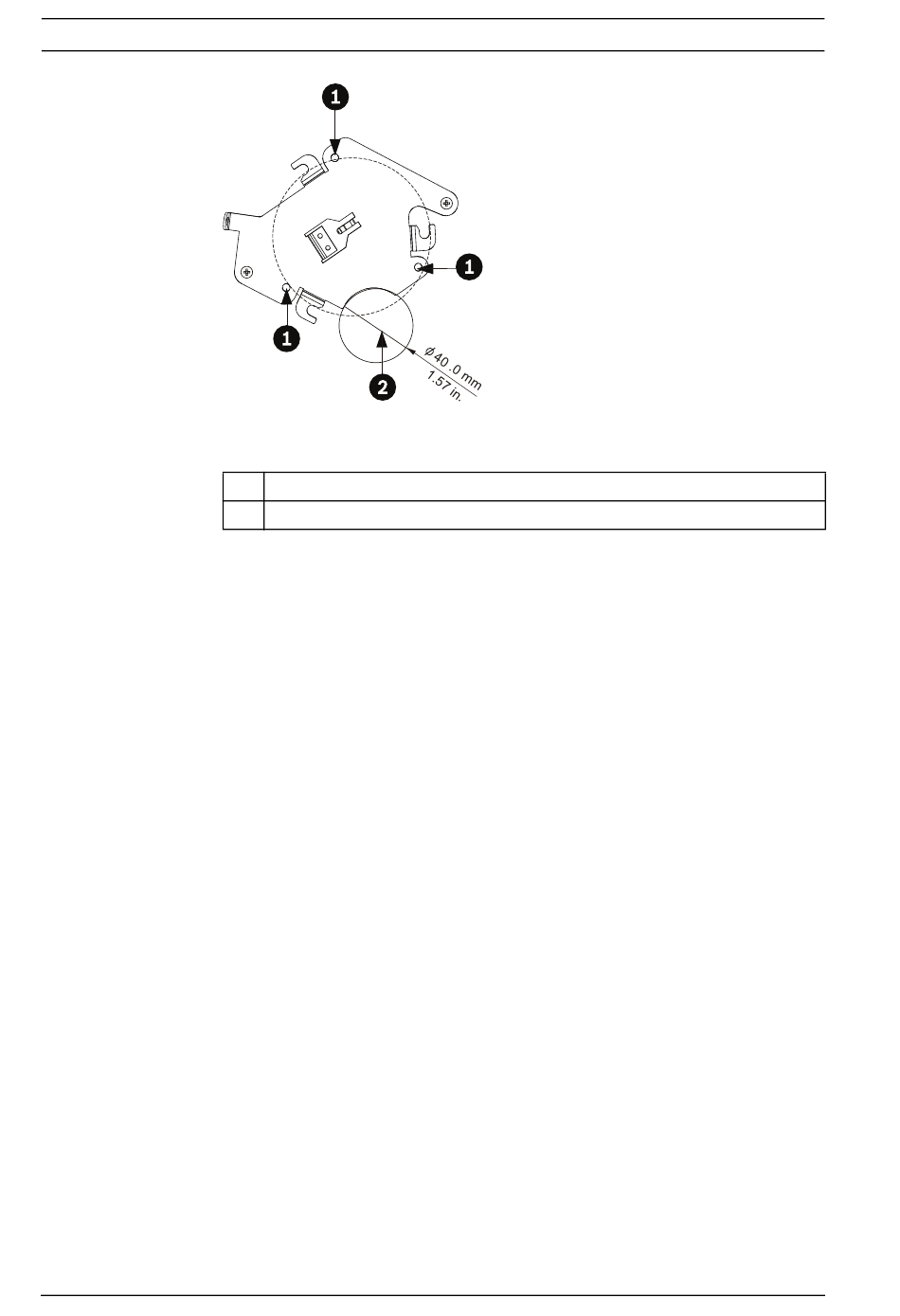

Afbeelding 4.8 Bevestiging van de montageplaat
1
Gaten aansluiteenheid
2
Kabelopening (maximaal 40 mm); halvemaanvormig
monteren, Pagina 18 om de installatie voort te zetten.
Plaats de kabels aan de zijkant van de montageplaat ter
hoogte van de halvemaanvormige uitsparing (ref.
Afbeelding 4.3 , nr. 2).
Verbind de aardingskabel vanuit het apparaat met de
aansluiteenheid.
Verbind de door de gebruiker geleverde aardingskabel met
de aansluiteenheid.
Verbind de bijpassende connectoren door middel van de
losse kabels met de door de gebruiker geleverde
bekabeling.
Installatiehandleiding
AutoDome Easy II
Bosch Security Systems, Inc.
