9)
juiste aseenheid zie gegevensblad
www.ksb-onderdelen.nl
7 Service/Onderhoud
b
1
2

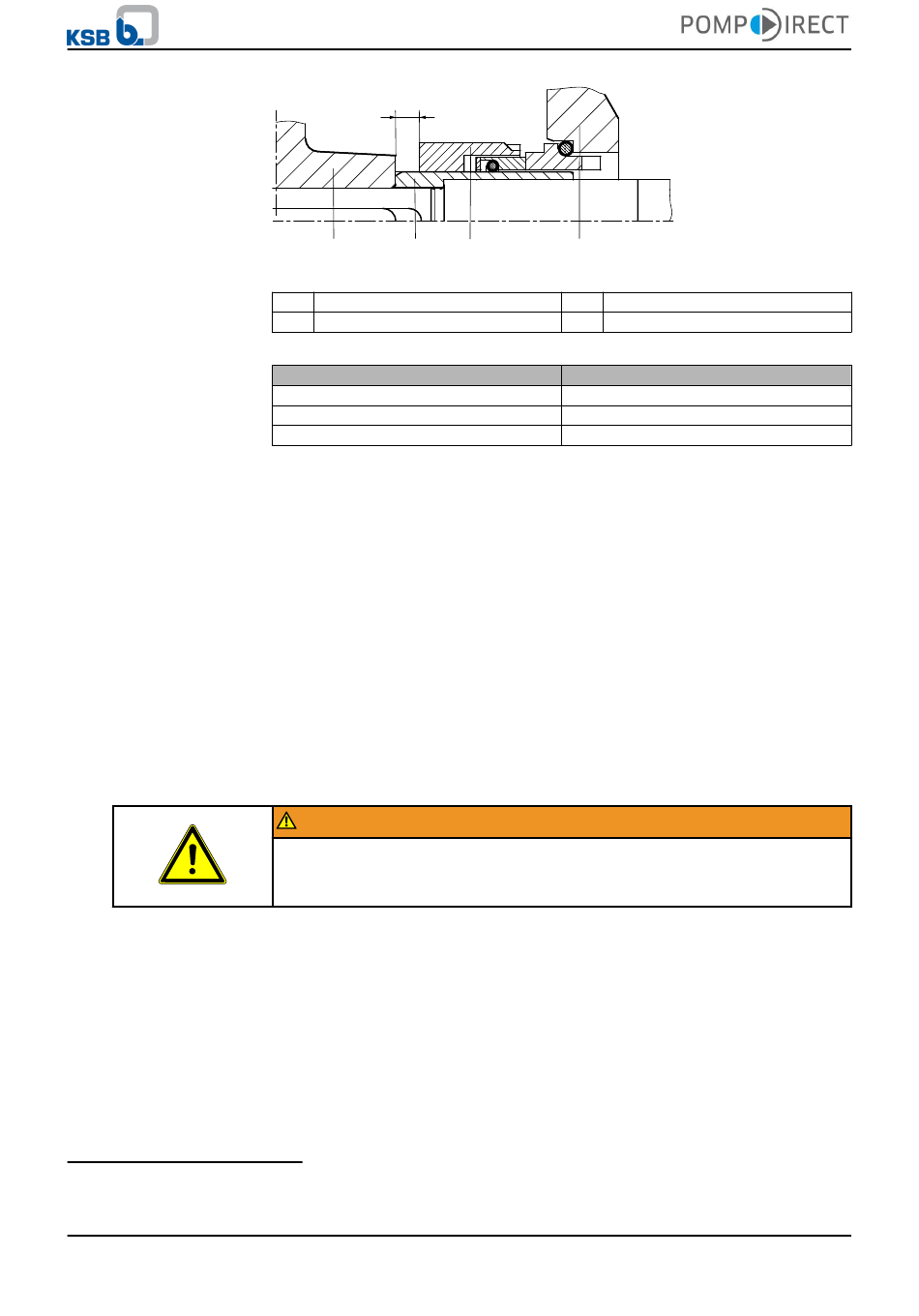

Afbeelding 7: Mechanische asafdichting inbouwmaat b
1
Waaier
3
Mechanische asafdichting
Tabel 15: Inbouwmaten mechanische asafdichting
Aseenheid
25
35
55
7.5.3 Waaier monteren
✓ Stappen en aanwijzingen (⇨ Hoofdstuk 7.5.1 Pagina 37) tot (⇨ Hoofdstuk 7.5.2
Pagina 38) in acht genomen resp. uitgevoerd.
✓ De voorgemonteerde eenheid (motor, as, aandrijflantaarn, persdeksel) en
afzonderlijke onderdelen bevinden zich op een schone en vlakke montageplaats.
✓ Alle gedemonteerde onderdelen zijn gereinigd en gecontroleerd op slijtage.
✓ Beschadigde of versleten onderdelen zijn vervangen door originele
reserveonderdelen.
✓ Afdichtingsvlakken zijn schoongemaakt.
1. Spie 940 aanbrengen en waaier 230 op as 210 schuiven.
2. Waaiermoer 920.1 en borging 930 en eventueel ring 550.1 bevestigen (zie tabel:
Aanhaalmomenten van de boutverbindingen van de pomp) (⇨ Hoofdstuk 7.6
Pagina 41).
7.5.4 Inschuifmodule monteren
WAARSCHUWING
Omkantelen van de inschuifmodule
Afknellen van handen en voeten!
▷ Pompzijde van de inschuifmodule ophangen of ondersteunen.
✓ Aanwijzingen en stappen (⇨ Hoofdstuk 7.5.1 Pagina 37) tot (⇨ Hoofdstuk 7.5.3
Pagina 39) in acht genomen respectievelijk uitgevoerd.
✓ Beschadigde of versleten onderdelen zijn vervangen door originele
reserveonderdelen.
✓ Afdichtingsvlakken zijn schoongemaakt.
1. Inschuifmodule indien nodig beveiligen tegen omkantelen, bijv. door hem te
ondersteunen of op te hangen.
2. Nieuwe vlakke pakking 400.1 in de pasgroef van spiraalvormig huis 102
monteren.
3. Inschuifmodule in het spiraalvormig huis 102 schuiven.
4. Afhankelijk van de pomp-/motorgrootte voetsteun 183 monteren.
Etabloc
T +31(0)294-4577122
3
4
2
Asbus
4
Persdeksel
9)
info@pompdirect.nl
Inbouwmaat b
7,5 mm
10 mm
15 mm
39 van 66
