6
Aansluiting en montage
6.1
Montageplaats
Inbouw uitsluitend in droge binnenruimtes.
Niet naast hittebronnen installeren. Minimale afstand van 20 cm aanhouden!
6.2
Elektrische aansluiting

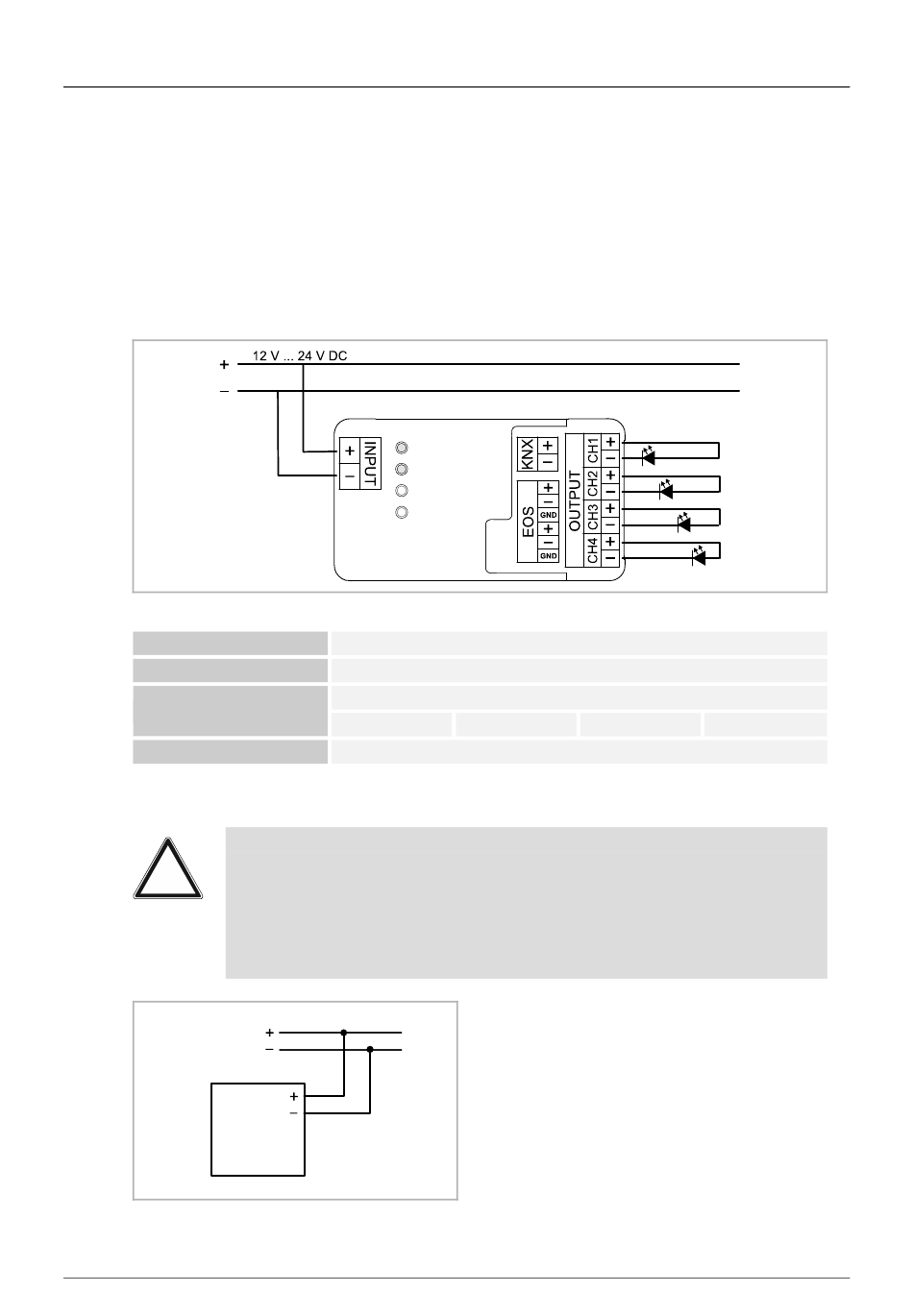

Afb. 4:
Elektrische aansluitingen
INPUT
KNX
OUTPUT (COM+)
EOS
Tab.2:
Elektrische aansluitingen
Let op – vernietiging van de aangesloten belasting!
Aansluiting op de verkeerde polen van de elektrische aansluiting kan de
belasting onherstelbaar vernietigen.
De spanning aan KNX- en aan de primaire zijde moet voldoen aan de SELV-
bepalingen.
–
KNX
Afb. 5: Aansluiting busaankoppelaar
KNX Technisch Handboek 2CKA002273B9106
Ingang 12 V ... 24 V DC '±' via klemmen
KNX busklemmen '±'
RGB / RGBW / RGB + W / max. 4 x W
CH1 = rood
2 x EOS busklemmen '±', GND
Bij de aansluiting van het apparaat op de juiste polen van de
voedingsspanning letten.
24 V DC
Aansluiting en montage
CH2 = groen
CH3 = blauw
Voer de elektrische aansluiting aan de
hand van het aansluitschema uit.
CH4 = wit
│14
