Type 3277: de ontluchtingsstoppen
(A16) verwijderen.
De aandrijfveren die nu van onder tegen
de membraanschotel drukken, laten de
aandrijfas uitschuiven. De regeldruk gaat
via de bovenste aansluiting (S) naar de
bovenste membraankamer (bij type
3277 boven het juk), zodat met een stij-
gende regeldruk de aandrijfas tegen de
veerkracht in gaat
17. Een nieuw typeplaatje met gewijzigd pic-
togram en nieuwe variant-ID op de aan-
drijving bevestigen.
A4
Membraan
A5
Membraanschotel A35
A7
Aandrijfas

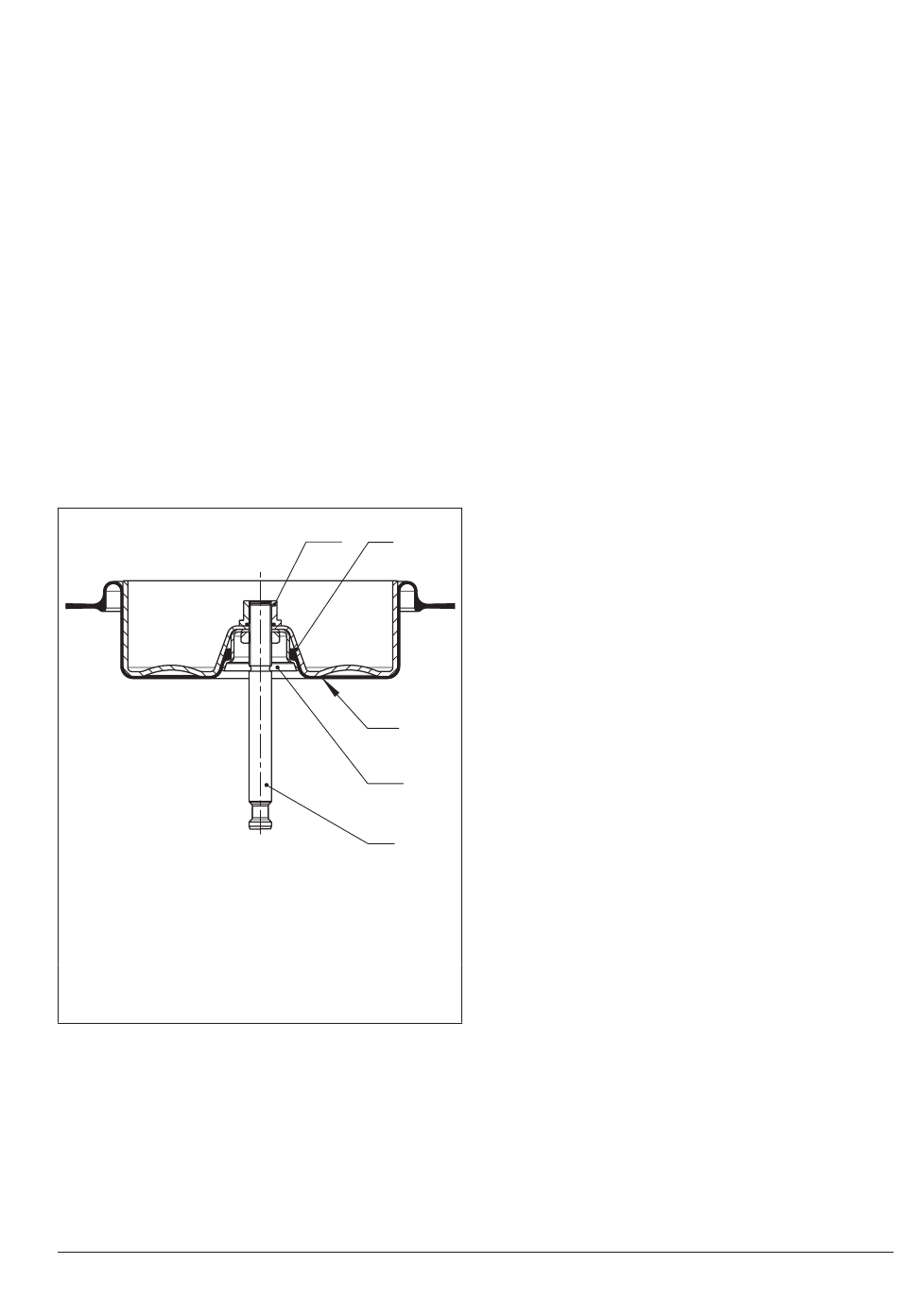

Fig. 9-5: Plaatsing van de componenten voor
de werkingsrichting FA
EB 8310-4 NL
A15
A5
A4
A35
A7
A15
Kraagmoer
Drukstuk
9.6 Reserveonderdelen en
verbruiksgoederen
bestellen
Informatie over reserveonderdelen, smeer-
middelen en gereedschappen kunt u verkrij-
gen bij uw SAMSON-vertegenwoordiger en
de After Sales Service van SAMSON.
Reserveonderdelen
Informatie over de reserveonderdelen kunt u
raadplegen in de 'Bijlage'.
Smeermiddelen
Informatie over geschikte smeermiddelen
kunt u via brochure u AB 0100 raadplegen.
Gereedschappen
Informatie over geschikte gereedschappen
kunt u via brochure u AB 0100 raadplegen.
Onderhoud en ombouw
9-9
