2.6 Elektrische aansluitingen
2.6.1 De transformer positioneren
2.6.2 Elektriciteit aansluiten
Plaatsingsalternatieven:
•
De transformer voor vrijstaande modellen kan worden
verplaatst:
ͦ
naar de tegenovergestelde zijde van de machine,
als dit nodig is vanwege wateraansluitingen. Zorg dat
de transformer geen afbreuk doet aan het gebied dat
bedoeld is voor reinigingsmiddelen.
ͦ
en los van de machine wordt samengesteld. Hang
en bevestig de transformer op een geschikte muur.
•
De transformer voor het inbouwmodel moet afzonderlijk
van de machine in elkaar worden gezet. Hang en bevestig
de transformer op een geschikte muur.

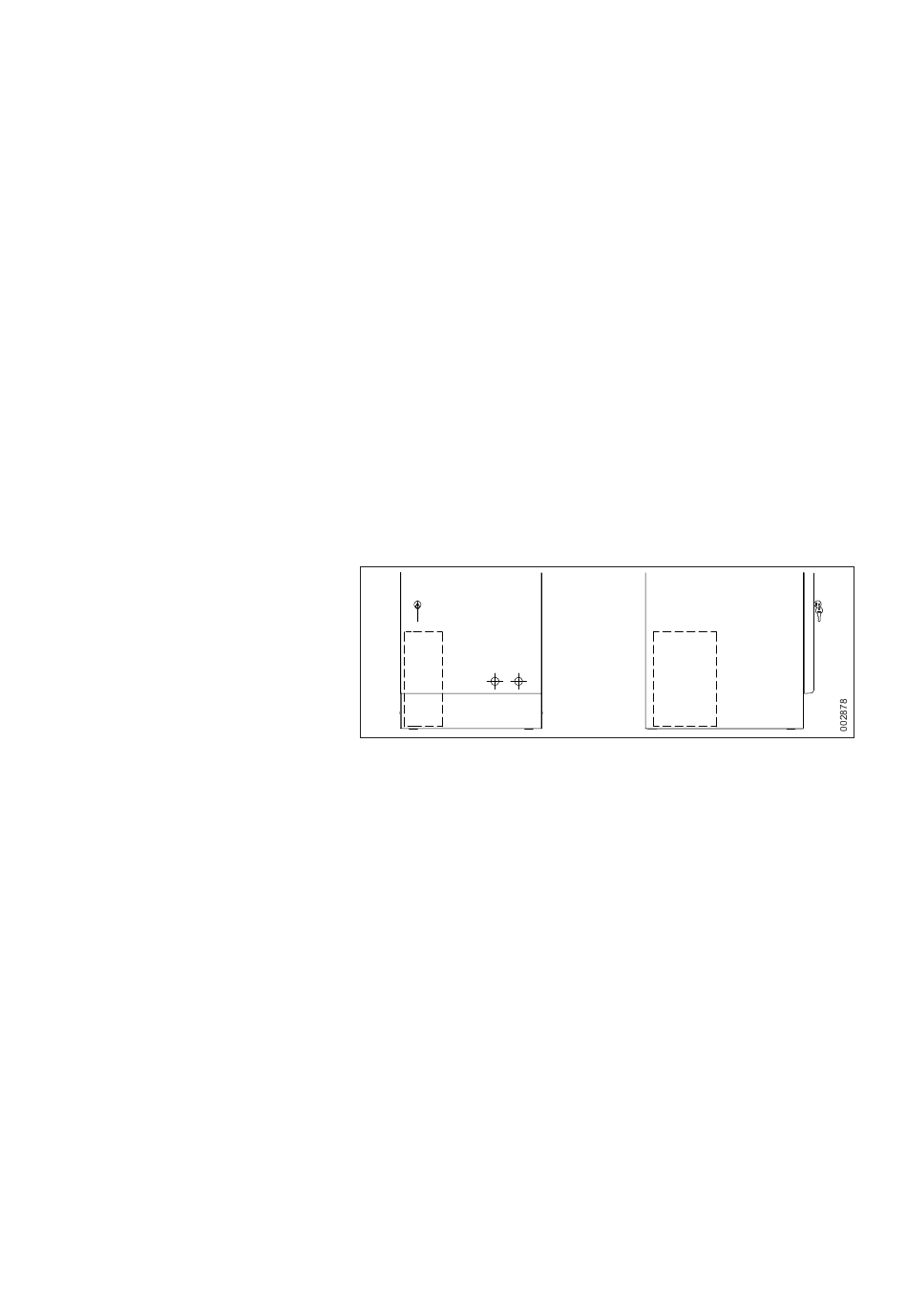

De onderstaande afbeelding toont een alternatieve positionering (A)
voor de transformer van vrijstaande modellen.
A
Afbeelding 10. Alternatieve plaatsing van de transformer
Voer de elektrische installatie als volgt uit:
•
Installeer de machine in overeenstemming met
installatiecategorie CAT II.
•
Maak aan de zijkant van de machine een inkeping
voor elektrische kabels.
•
Breng de meegeleverde kabeldoorvoer aan en trek
de kabels erdoor.
•
Sluit de machine aan op een afzonderlijke isolatieschakelaar
die volgens plaatselijke standaarden is goedgekeurd. De
isolatieschakelaar moet op de muur, dichtbij de machine
worden aangebracht.
•
Sluit aan op de beschermende aarding en op de
toevoerspanning die op het typeplaatje wordt vermeld.
Controleer of de aansluiting geschikte bescherming tegen
overspanning biedt. De correcte zekeringspanning wordt op
het typeplaatje vermeld.
•
Alle kabels moeten voor ten minste 90 °C zijn geclassificeerd.
A
19
