3.3 Afstellen van het zuigmondstuk
Het zuigmondstuk is bij levering standaard ingesteld.
Bij de eerste montage van het zuigmondstuk, of als
het zuigvermogen niet optimaal is, bevelen we aan
de verbinding met de zuigslang van de machine te
controleren.
1. Monteer het zuigmondstuk en koppel de Onkruidborstel
aan de machine vast.

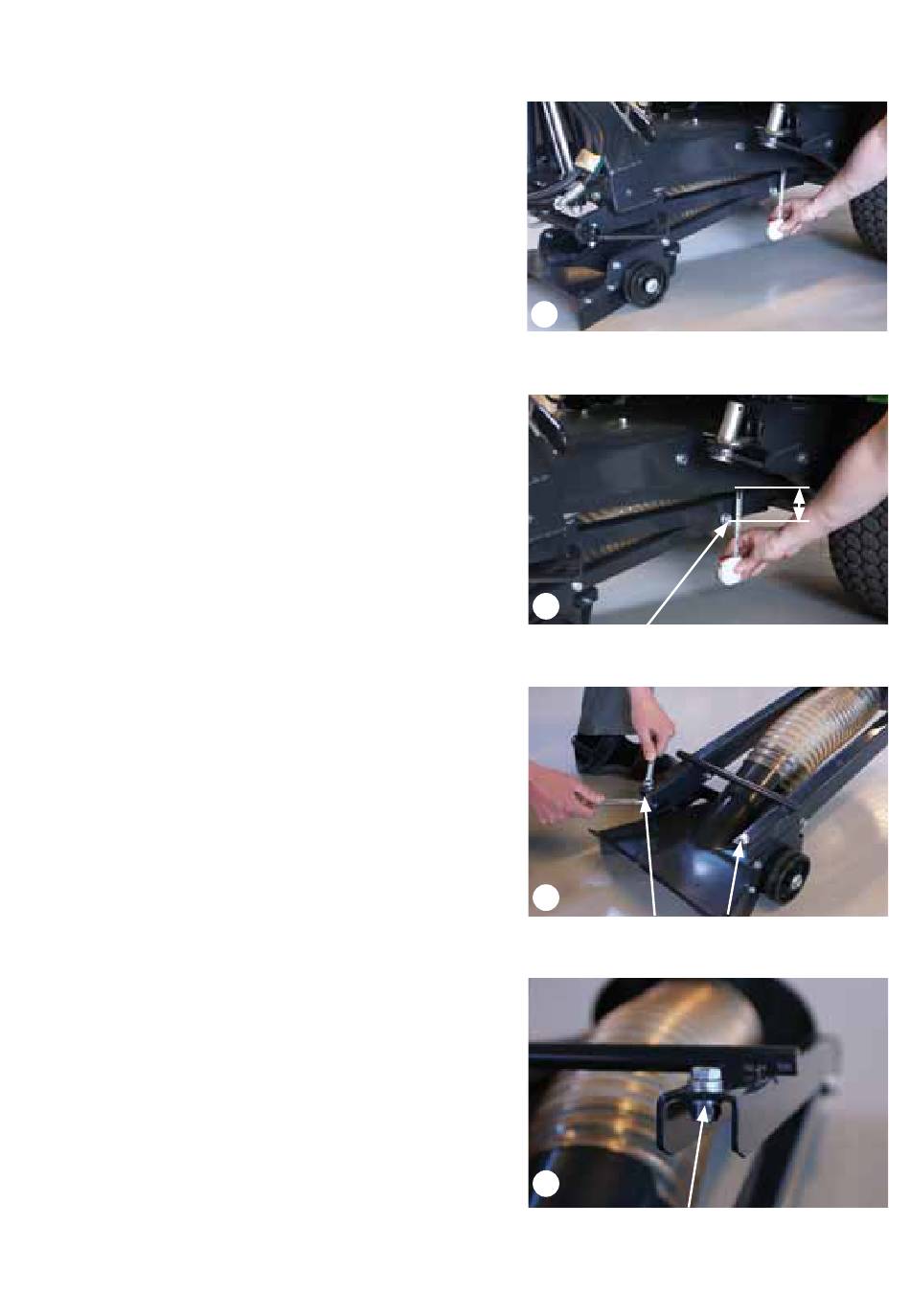

2. Controleer afstand X (Afbeelding 1+2), die tussen 53 en
59 mm moet liggen vanaf de onderzijde van het A-frame
tot het hart van de bout.
Als de afstand niet klopt, stelt u deze in als volgt:
3. Verwijder het zuigmondstuk.
4. Verwijder de twee bouten. (Afbeelding 3)
5. Onder de bouten bevinden zich extra afstandsringen
(Afbeelding 4). Zet een extra ring onder de bout als u een
kleinere afstand (x) wenst, en omgekeerd. 1 afstandsring
verandert de afstand met 6 mm. Er moeten onder beide
bouten evenveel afstandsringen liggen.
6. Span de bouten vast en herhaal punt 1 en 2.
Gebruiksaanwijzing City Ranger 2200 Onkruidborstel
Service en onderhoud
1
2
53-59 mm
3
Verwijder de bouten
4
Extra afstandsringen aan de onderzijde
x
19
