4.1.1.2 Hoogte van de knikarm-knie instellen
De hoogte van de knie van de knikarm, ten opzichte van de armklos kan ook met de armklos worden
ingesteld. De hoogte van de knikarm-knie is belangrijk bij het goed laten sluiten van de voorlijst en
om te zorgen dat de arm niet tegen de cassette loopt bij het open of dicht doen van het systeem.
Om de hoogte van de knikarm-knie in te stellen dient is de borgmoer iets los te worden gedraaid.
Daarna kan met de hoogte-instel-bout de hoogte van de knikarm-knie worden ingesteld. Na het
afstellen dient de borgmoer weer vast te worden gezet.
Stel alle armklossen op de juiste wijze in.

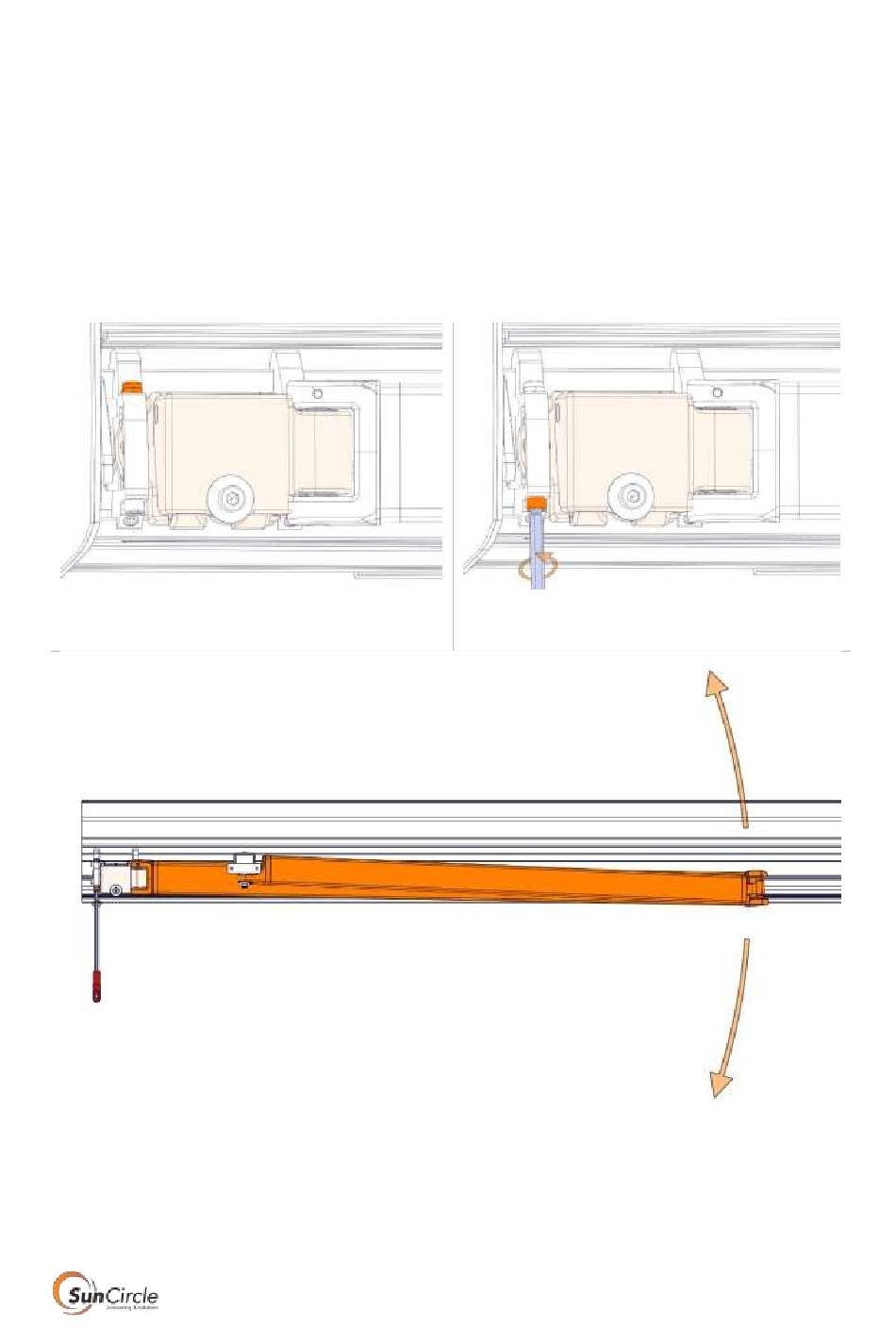

Figuur 22 - De knikarm-knie hoogte instellen
Figuur 21 - De borgmoer iets los draaien
Figuur 23 - De knikarm-knie hoogte instellen
Montage/Gebruikers- handleiding HZ-D3400 Versie 2016.12
p.11
