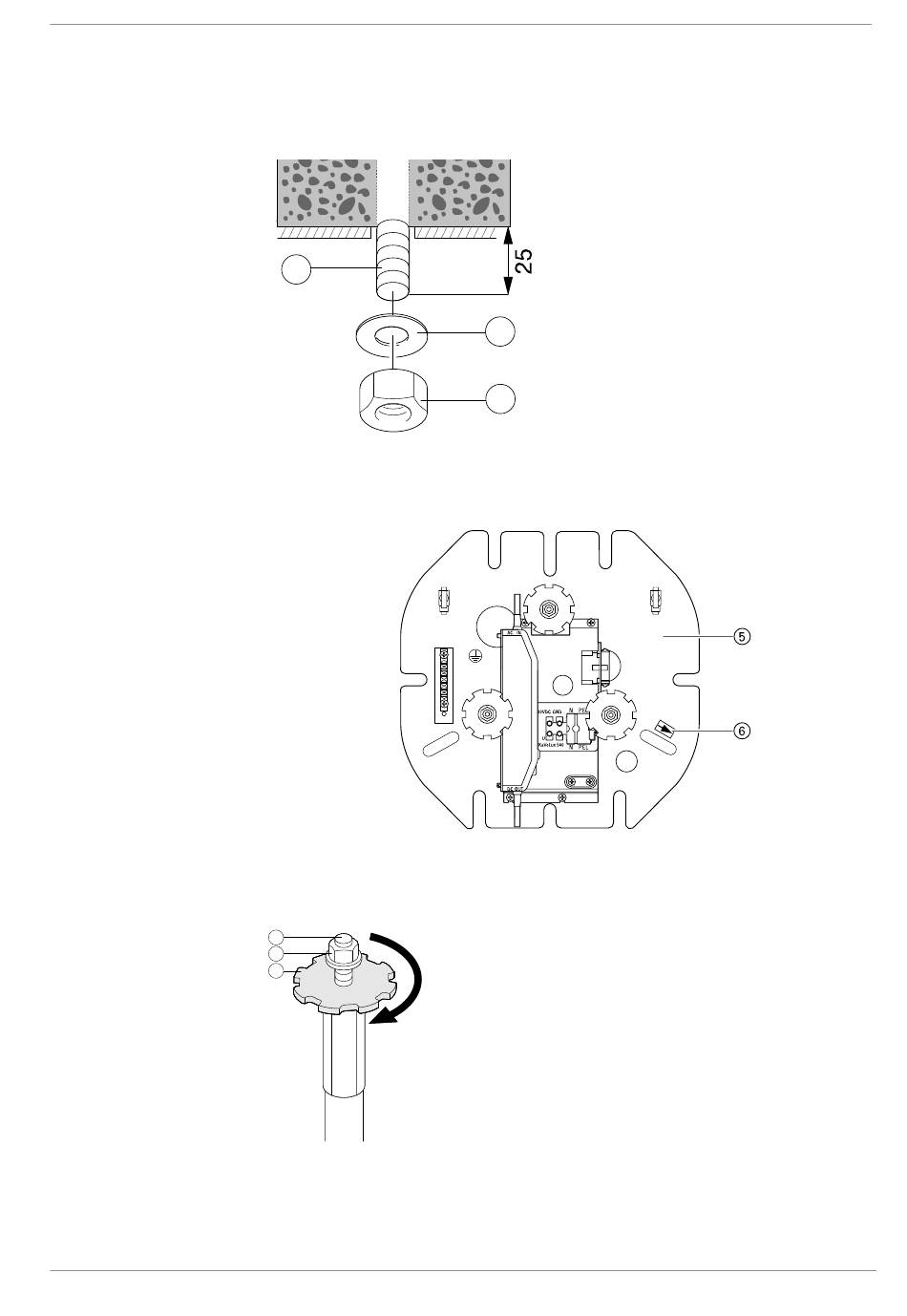

4 Installatie | 4.5 Plafondmontage van de KaVoLUX 540 LED T
4 Plaats de moerplaatjes ③ en moeren ④ op de schroefdraad aan de achter-
kant van de pluggen.
2
4 Schroef de moeren vast, zodat de pluggen zich in de muur verankeren.
4 Verwijder de moeren en moerplaatjes.
4 Plaats de adapterbodemplaat ⑤ zo, dat de pijl ⑥ naar beneden wijst en be-
vestig deze met moerplaatjes en moeren.
4 Schroef de sluitmoeren ⑦ op de schroefdraadpen ⑨ helemaal los.
4 Zeskantmoer bij de pijl losschroeven.
Schroef de andere beide zeskantmoeren ⑧ er zover af, dat de schroef-
draadpen vlak wordt afgesloten met de moeren.
9
8
7
Zwenkarm monteren
4 Stel de bevestigingsstang ① in op de juiste lengte (zie montageplan Mat.-
nr. 3.000.2059)
4 Breng de grote afdekkap ② aan over de bevestigingsstang.
3
4
