Productbeschrijving
3.1
Constructie
De levering bestaat uit:
•
Overspanningsbeveiligingsapparaat B53-19
•
Documentatie
– Deze gebruiksaanwijzing
– Evt. andere certificaten
De volgende afbeelding toont de opbouw van het overspanningsbe-
veiligingsapparaat B53-19:
4

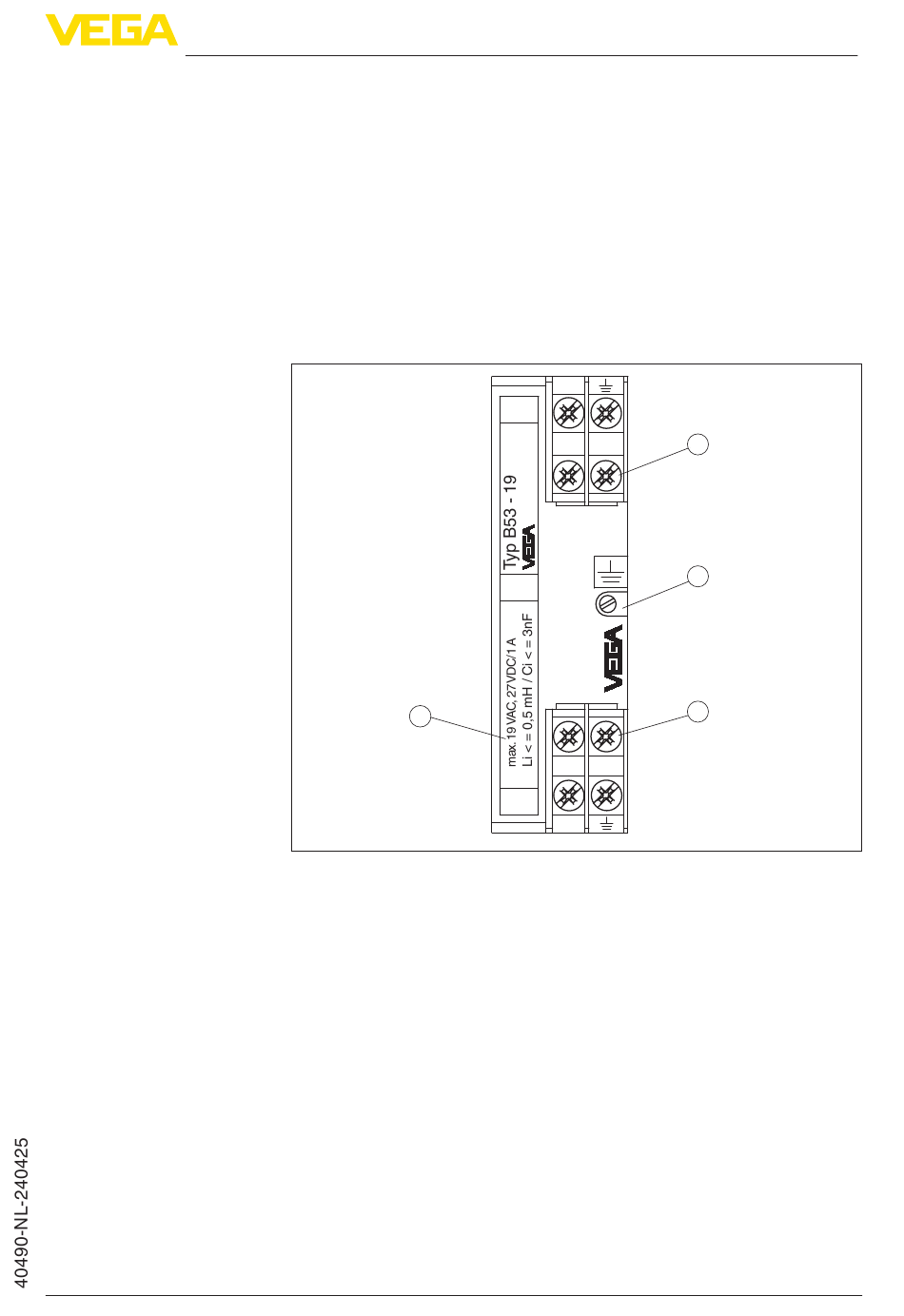

Fig. 1: Opbouw van de B53-19
1
Aansluitklemmen Out (beveiligde zijde)
2
Schroef voor montagerailbevestiging
3
Aansluitklemmen In (niet beveiligde zijde)
4
Typeplaat
3.2
Werking
Overspanningen kunnen door indirecte atmosferische ontladingen
(blikseminslag) of schakelingen op het voedingsnet ontstaan. Andere
oorzaken kunnen inductieve of capacitieve inkoppelingen van andere
elektrische systemen zijn. Vooral bij lange voedings- en signaalkabels
moet met spanningspieken (transiënten) rekening worden gehouden.
De zo optredende overspanningen kunnen schade aan de sensoren
en regelaars veroorzaken.
De VEGA-overspanningsbeveiliging begrenst in voedings- resp.
signaalkabels de optredende overspanningen tot een ongevaarlijk
niveau. Deze zijn bedoeld voor de montage op DIN-rail conform
A3
OUT
A1
A2
IP 20
E1
E2
IN
E3
