8695 4599 / C
Aansluiting onderdeel (+) op holle
buisbodem geel type DINSE 95 nr. P7
Aansluiting straalpijp (+) op holle buisbodem
zwart type DINSE 25 nr. P8
Aansluiting elektrode (-) op holle buisbodem
zwart type DINSE 95 nr. P9
Aansluiting voedingen kast autonoom cyclus
en bediening generator op buisbodem nr. P1
Aansluting « dialoog » met autonoom cyclus
op holle buisbodem nr. P3
Aansluiting 2e kabel elektrode op de HP 150
nr. P9 Bis
NERTAJET HP150-HP300

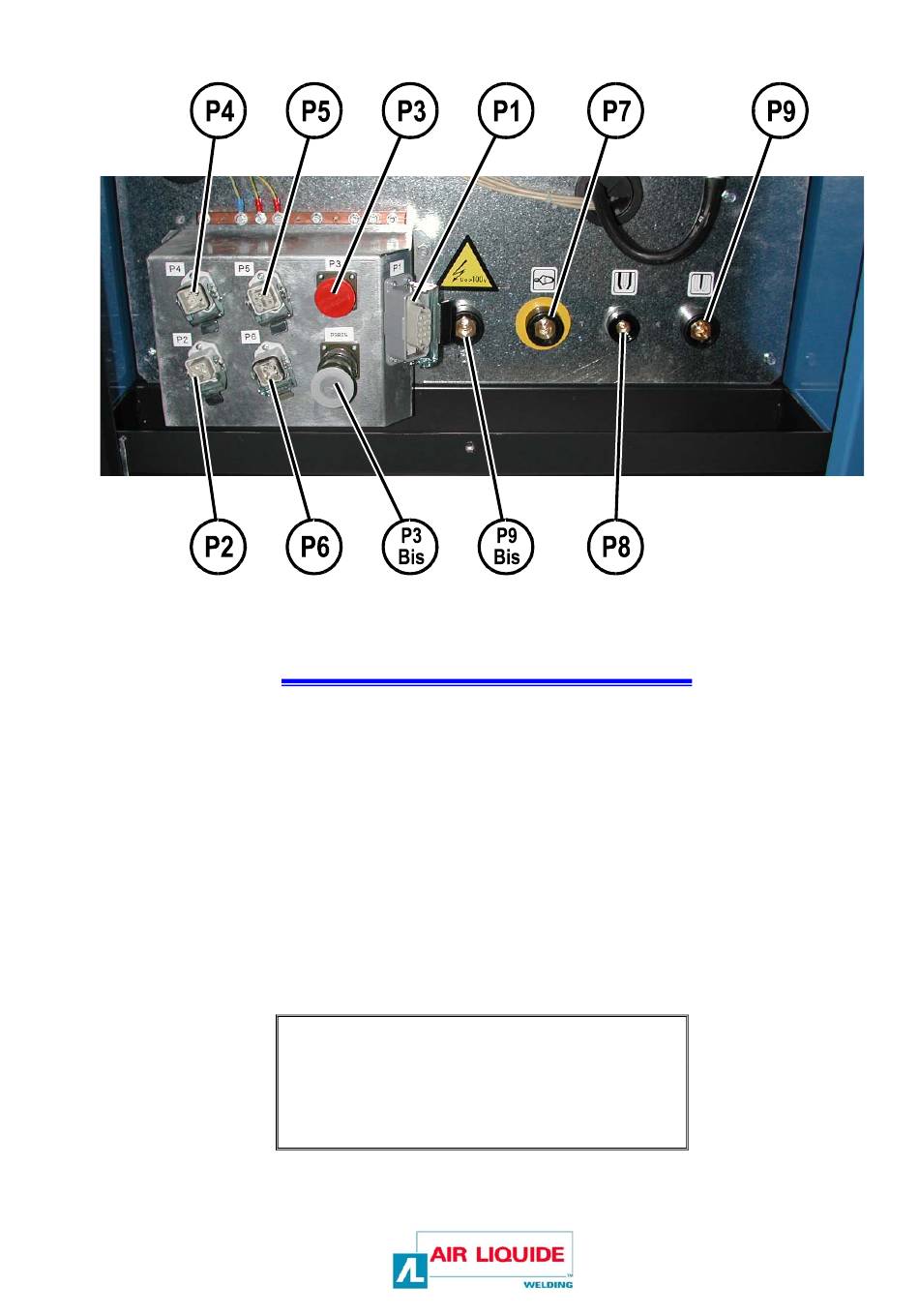

Aansluiting op de voorzijde, van de
bedieningscircuits cyclus, de elektrische
circuits van de toorts, van het circuit werkstuk.
Zie het hoofdstuk "aansluiting" van de ISEE
van de complete installatie (8695 4595).
De merktekens in de vorm van letters zorgen
ervoor dat u het traject van de kabels kunt
volgen.
Aansluiting voeding aansluitkast toorts op
vaar buisbodem nr. P2
Aansluiting met de koelgroep
(veiligheidscontact) nr. P4
Aansluting met de koelgroep nr. P5
Aansluiting met een andere generator (in
werking stelling) op contactdoos nr. P6
Aansluiting met een andere generator
(terminal dialoog) op holle buisbodem nr.
P3bis
-9
