BEDIENING

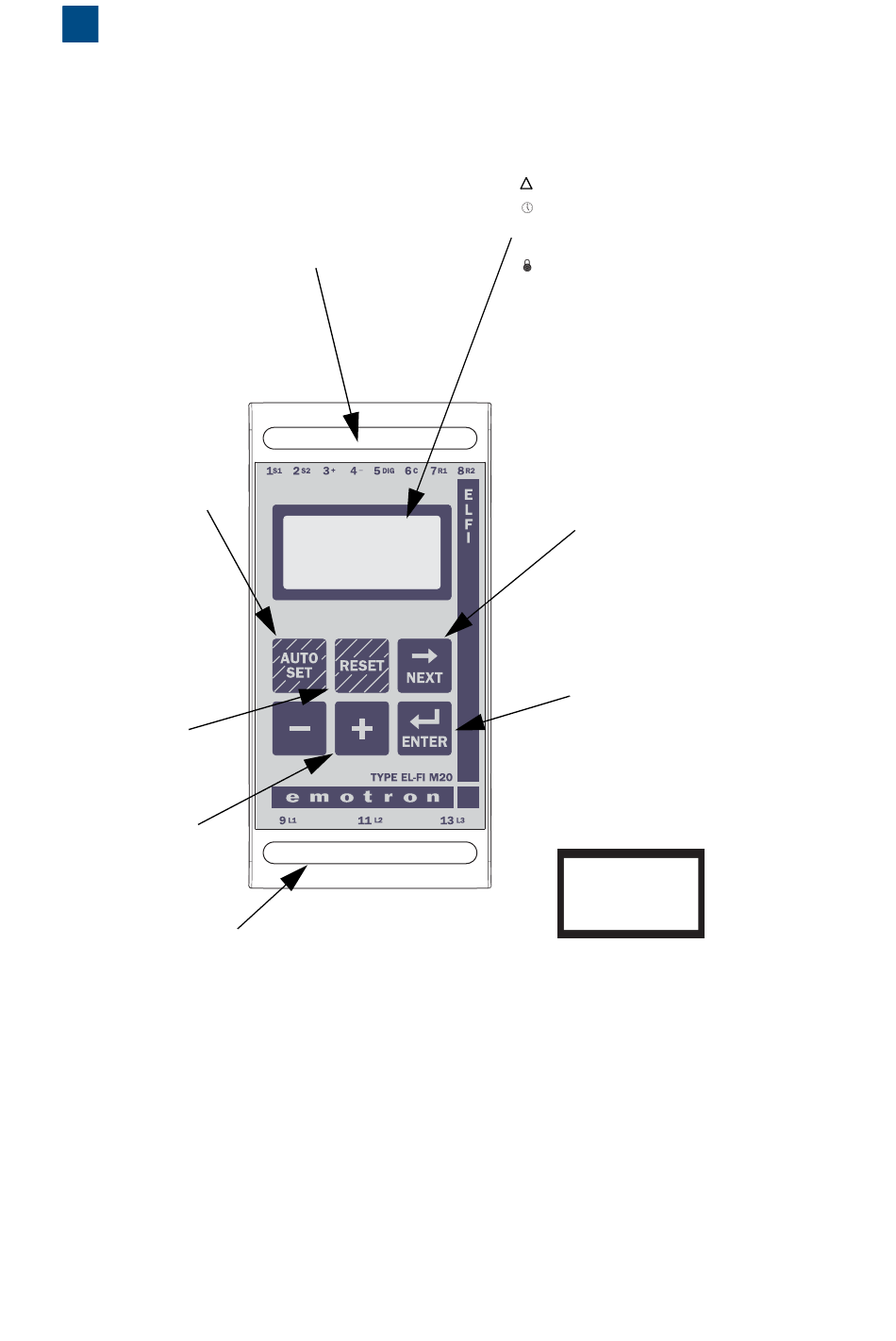

Overzicht
Aansluitklemmen:
1
S1
Stroomtrafo, ingang
2
S2
Stroomtrafo, ingang
3
+
Analoge uitgang
4
-
Analoge uitgang
5
DIG DIG Externe RESET of
AUTOSET of Vooralarm
BLOKKEREN
6
C
Algemeen: RELAIS, DIG
7
R1 Hoofdalarm, relais 1
8
R2 Vooralarm, relais 2
AUTO SET-toets:
Bij normale en stabiele
belasting 3 se-conden
lang indrukken om de
automatische instell-
ing van de alarm-
niveaus te activeren.
Niet be-schikbaar als
de paramtervergrende-
ling (Parameter Slot)
actief is.
RESET-toets:
Om ALARM te
annuleren
+/- toetsen:
Waarde verhogen
en verlagen
Motoraansluitingen:
9
L1 Motor fase
11 L2 Motor fase
13 L3 Motor fase
123
12
%
12
Functie (venster) nummer
123
Functie Waarde
!
Waarschuwingssignaal
Startvertragingstijd, respon-
sievertragingstijd of
blokkeertijd actief
Parameter Slot
V
Spanningsuitlezing
A
Stroomuitlezing
mA Milliamp-uitlezing
kW Kilowatt
S
Seconde-uitlezing
%
Procentuitlezing
NEXT-toets:
Toont het volgende
venster. Als er 1 minuut
lang geen toets is inge-
drukt, wordt venster 01
weer automatisch getoond.
ENTER-toets:
Wijzigingen bevestigen
(opslaan).
Na inschakeling van de voe-
ddingsspanning wordt venster
01 weergegeven. Het venster
toont de actuele belasting.
Standaardweergave (bijvoor-
beeld een belasting van 54%):
54
01
%
Gebruik de NEXT-toets om
door het functiemenu te bla-
deren.
