Plena
Wanneer er geen actieve oproepen zijn, zijn de Z+ pennen intern verbonden met het NC-
contact van de volumeoverbrugging. Op het moment dat er een oproep wordt gestart in een
zone, wordt de Z+ pen van de zone intern verbonden met het NO-contact van de
volumeoverbrugging. De NC- en de NO-contacten bepalen daarom welke spanning wordt
geleverd aan de positieve pennen van de overbruggingsuitgangen (Z+).

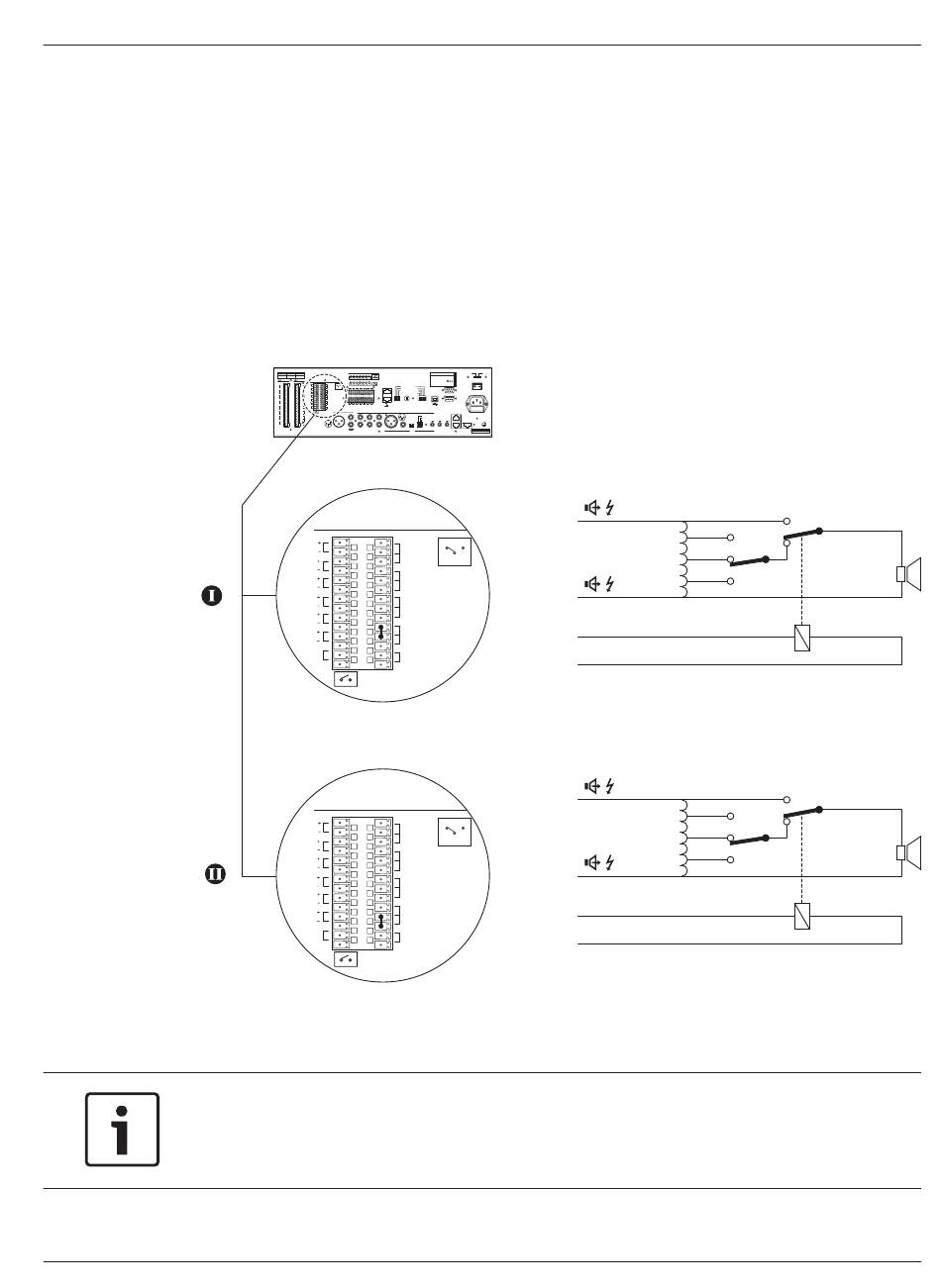

Zie situatie I voor een voorbeeld van een vermogenbesparende overbrugging met 4 draden:
4
Zie situatie II voor een voorbeeld van een fail-safe bestendige overbrugging met 4 draden:
4
Afbeelding 5.9: Volumeoverbrugging met 4 draden
Volumeoverbrugging met 3 draden maken:
Aanwijzing!
Het gebruik van een volumeoverbrugging met 3 draden is niet mogelijk in combinatie met
redundante luidsprekerlijnen (lijn A en B, zie afbeelding 5.6) en bewaking. Gebruik als er
redundante luidsprekerlijnen nodig zijn een volumeoverbrugging met 4 draden.
1.
Bosch Security Systems B.V.
Sluit het NO-contact van de volumeoverbrugging aan op het 24V-contact van de
volumeoverbrugging.
Sluit het NC-contact van de volumeoverbrugging aan op het 24V-contact van de
volumeoverbrugging.
Override/Trigger Output
24V
NC
Z1
COM
NO
Z2
NC
COM
Z3
NO
NC
Z4
COM
NO
Z5
NC
24V
Z6
NO
G 1
TRG2
Override/Trigger Output
24V
NC
Z1
COM
NO
Z2
NC
COM
Z3
NO
NC
Z4
COM
NO
Z5
NC
24V
Z6
NO
G 1
TRG2
Sluit de 100 V-uitgang van luidspreker A aan op de 100 V-ingang van de volumeregelaar.
Installation and Operation manual
100V
NC
NO
EM
COM
Fault
0V
Call
Z+
Volume Override
Z-
100V
NC
NO
EM
COM
Fault
0V
Call
Z+
Volume Override
Z-
Aansluiting | nl
61
NC
NO
NO
NC
2013.07 | V2.0 |
