3. PRODUCTBESCHRIJVING
Clima Canal H8 - Voor lage temperatuurverwarming én light cooling
Ondanks een hoogte van slechts 8 cm levert de Jaga Clima Canal H8 een hoog verwarmingsvermo-
gen en is hij bovendien geschikt voor light cooling. De dynamische warmtewisselaar en de tangenti-
ele ventilatoren zijn speciaal ontwikkeld om een hoog vermogen te leveren binnen supercompacte
afmetingen bij een zeer laag geluidsniveau!
Clima Canal H10 - Zeer hoog vermogen voor verwarming én koeling
Ondanks de compacte afmetingen zorgt Clima Canal voor een zeer hoog vermogen zowel bij
verwarming als koeling. Ideaal in combinatie met elke warmtebron, maar ook perfect voor warmte-
pompen op zeer lage watertemperatuur. Zowel geschikt voor light cooling (niet-condenserend) als
deep cooling. Alle Clima Canal toestellen met hoogte H10 zijn voorzien van een condensafvoer en
ontwikkeld om een hoog vermogen te leveren binnen supercompacte afmetingen en bij een zeer
laag geluidsniveau!
laag geluidsniveau!

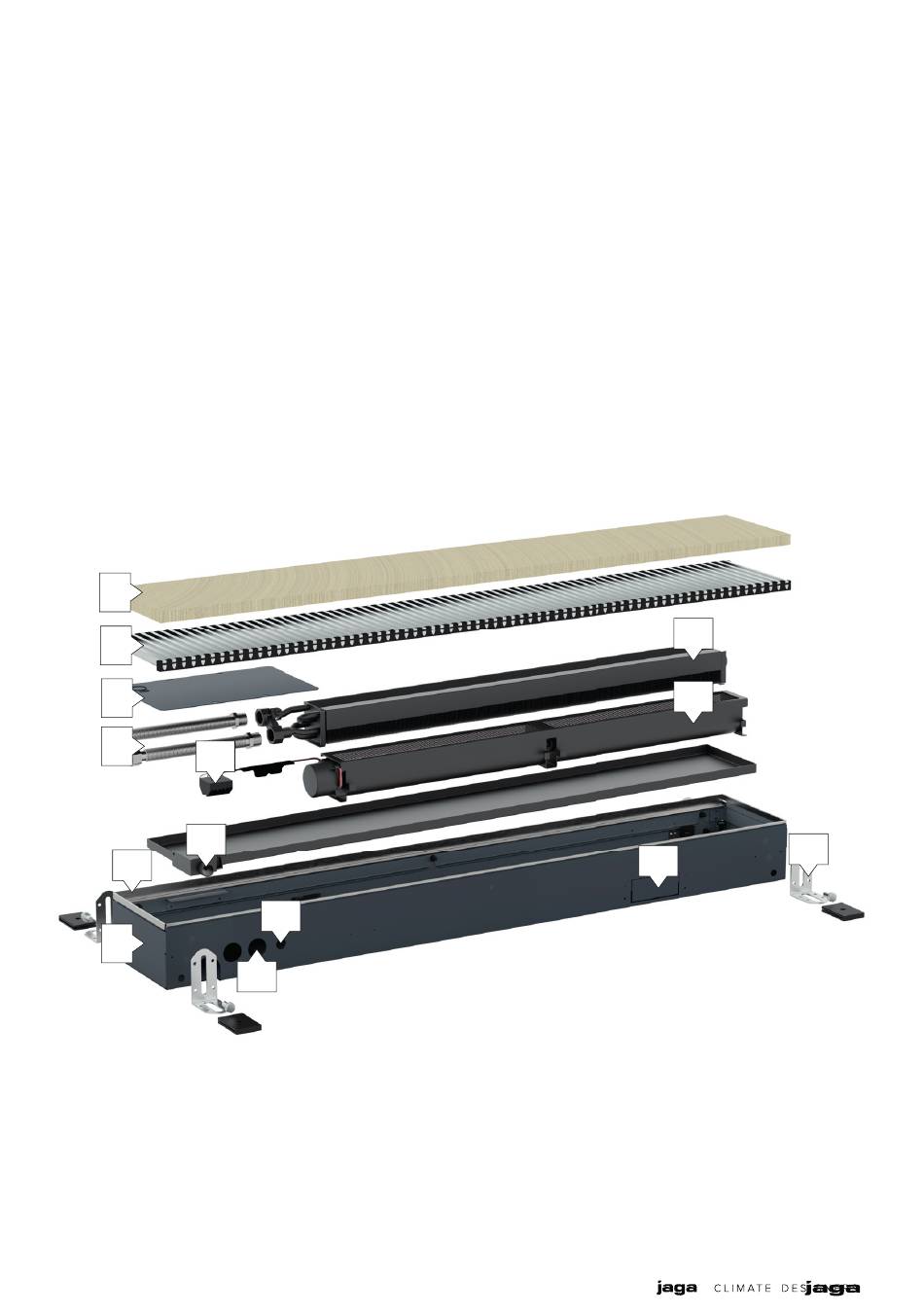

3.1. ONDERDELEN
3.1. ONDERDELEN
1
2
3
4
5
6
7
8
1.
1.
Werfpaneel
Werfpaneel
2.
2.
Rooster
Rooster
3.
3.
Afdekplaat
Afdekplaat
4.
4.
RVS aansluitflexibels 1/2" lengte 15 cm
RVS aansluitflexibels 1/2" lengte 15 cm
5.
5.
Elektrische aansluiting aan binnenzijde
Elektrische aansluiting aan binnenzijde
6.
Condensafvoerbakje 020mm
7.
Fijnafstelling
8.
Eindafwerking behuizing
6
10
9
13
9.
9.
Hydraulische aansluiting
Hydraulische aansluiting
10. Elektrische aansluiting
10. Elektrische aansluiting
11. Dynamische low-H
11. Dynamische low-H
H 0 warmtewisselaar ( 2-pijpsaansluiting )
0 warmtewisselaar ( 2-pijpsaansluiting )
2
2
12. Tangentiële EC thermische ventilator(s)
12. Tangentiële EC thermische ventilator(s)
13. Optie: Aansluiting voor verluchtingskanaal
13. Optie: Aansluiting voor verluchtingskanaal
14. Hoogteregeling, voorzien van geluidsontkoppeling ( niet
gemonteerd )
11
12
14
