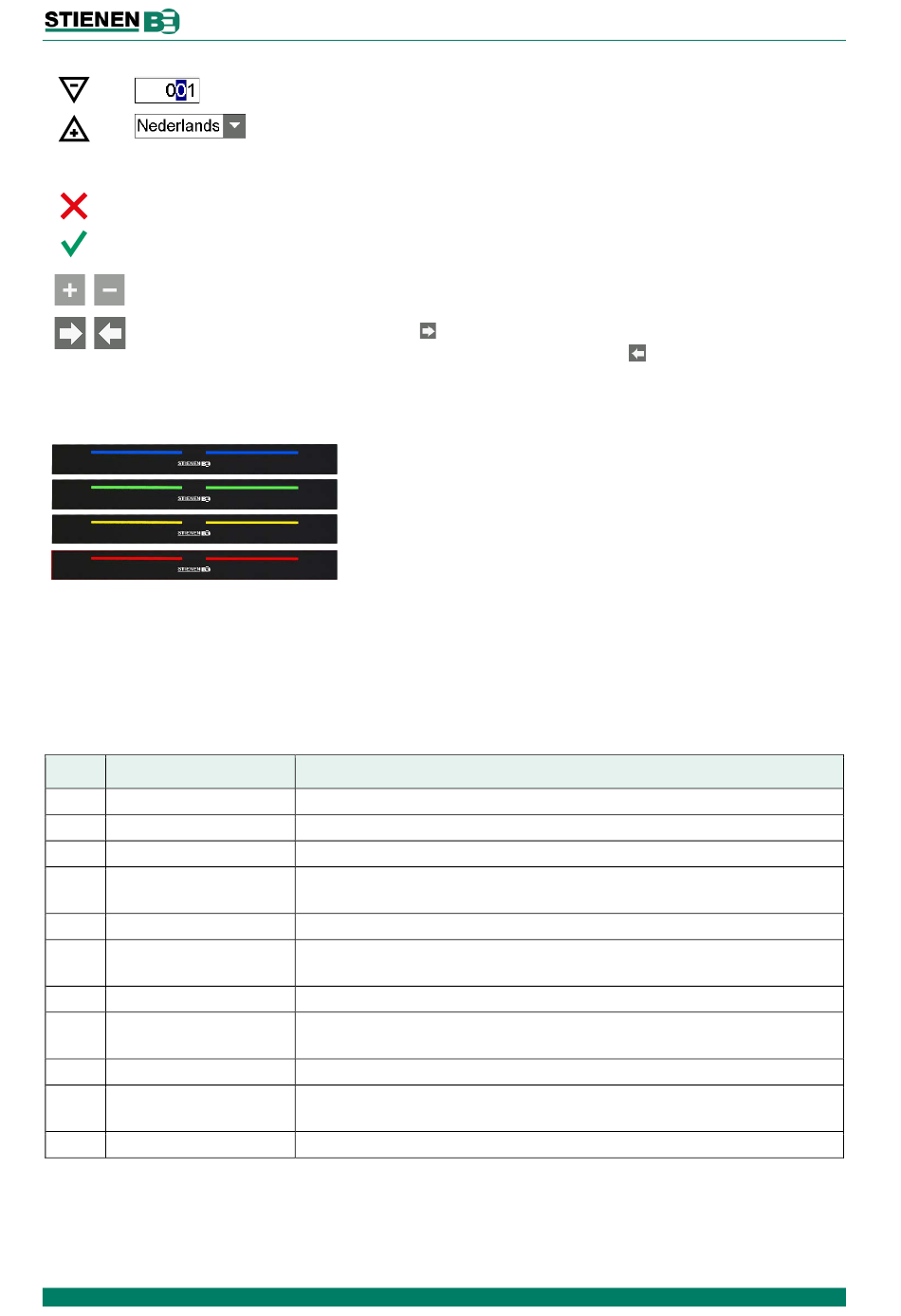

= in wijzigmodus een keuze/selectie ongedaan maken
= in wijzigmodus een keuze/selectie bevestigen
= een knikpunt aan een lijst toevoegen/verwijderen (curve, klok).
= staat achter een instelling de Link
In het vervolgscherm staat dan in de rechter bovenhoek de link
3.4
LED-balk
3.5
Klemnummering in- / uitgangen
Het klemnummer van een in-/uitgang bestaat uit een tweecijferig module-adres (tussen 00 en 31)), het
type input/output (letter) en een tweecijferig volgnummer (tussen 01 en 99, 00 = uitgang niet gebruikt).
Letter
Type in-/uitgang
A
0-10V-uitgang
B
Relaisuitgang
C
Digitale uitgang
D
Open- /dicht-uitgang
F
Geregelde triac-uitgang
G
Analoge uitgang
K
Temperatuursensor
L
0-10V-ingang
M
Digitale ingang
N
Meteostation
R
Druksensor
PL-95x0-G-NL02400
= instelling verlagen/verhogen
= keuze uit een keuze box selecteren
Kleurt constant blauw apparaat uit bedrijf
Kleurt constant groen geen alarm
Kleurt constant geel alarm, alarmvertragingstijd nog niet verstreken
Kleurt constant rood alarm
knippert regelmatig rood hoofdalarm uitgeschakeld
knippert onregelmatig rood alarm tijdelijk uitgeschakeld
Omschrijving
Analoge uitgang met een bereik van 0-10V of 10-0V
Contactuitgang van relais (geen alarmrelais, digitale uitgangen e.d.)
Optisch gescheiden aan/uit-uitgang (maximaal 35Vdc 30mA)
Open-/dichtsturing met positieterugmelding. Hieronder vallen o.a.
verwarmingen en kleppen met terugmeldpotentiometer.
Geregelde triac-uitgang met een bereik van 30-230Vac
Analoge uitgang met een vast bereik van 2-10V met positieterugmelding.
Hieronder vallen o.a. kleppen met terugmeldpotentiometer.
Temperatuursensoren met een 10K NTC-weerstand (N10B, BV10B e.d.)
Analoge ingang met een meetbereik van 0-10V. Voor het aansluiten van
bijvoorbeeld meetsensoren (RV, druk, CO
Hieronder vallen o.a. meetventilatoren, teller contacten etc.
Module waarop windsnelheid, windrichting en een regensensor kunnen
worden aangesloten.
Op printplaat gemonteerde druksensor 0 – 300 Pa.
, dan komt u via deze link in het volgende scherm.
, NH
2
3. Bediening
(terug).
e.d.)
3
4
