BEGA 84 346 Gebruiksaanwijzing pagina 3

Schijnwerper rgbw

Advertenties

S
A

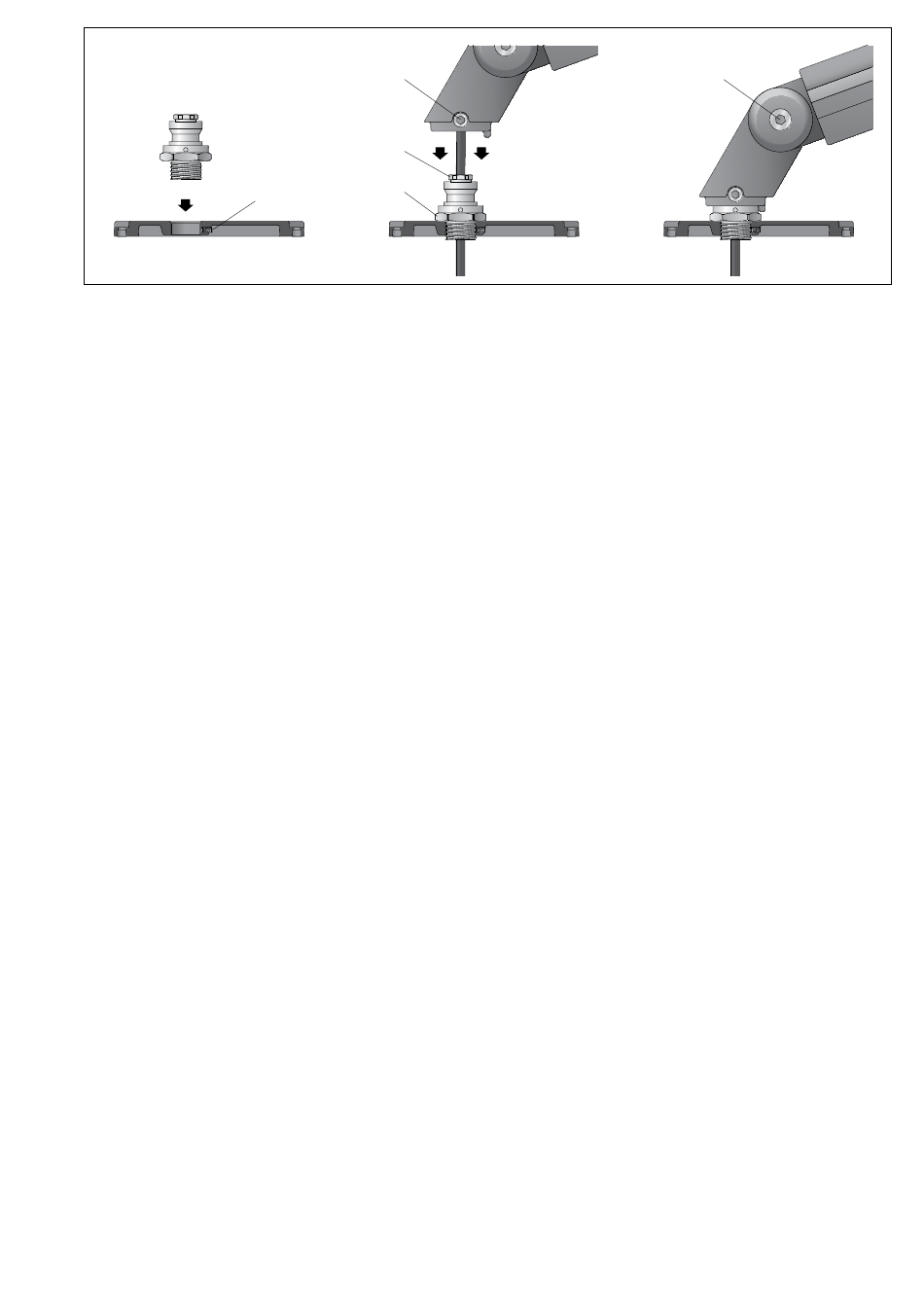

Ajustar el proyector:
Soltar los tornillos Allen (SW 6) y ajustar la
dirección de radiación deseada.
Apretar firmemente los tornillos Allen
(véase la figura C).
Par de apriete = 12 Nm.
La conexión eléctrica debe ser realizada
con el grado y la clase de protección
correspondientes y con clemas de conexión
apropiadas (no incluidas en el volumen de
suministro) en el cable de conexión de la
luminaria.
Prestar atención a la asignación correcta del
cable de conexión.
Realizar la conexión a la red en el conductor
marrón (L), azul (N) y verde-amarillo (1).
La conexión de los conductores de control
se realiza a través de los dos conductores
marcados con DALI. Si no se utilizan estos
conductores, la luminaria funciona con la
potencia lumínica completa.
Reducción del flujo de luz
Además de la activación digital, existe
la posibilidad de limitar el flujo luminoso
manualmente a través de un conmutador de
codificación giratorio integrado en la carcasa
de la luminaria.
Al mismo tiempo, ello permite el
funcionamiento a mayor temperatura ambiente.
Pos. del conmutador 0 = 100 % max. t
Pos. del conmutador 1 = 70 % max. t
Pos. del conmutador 2 = 50 % max. t
Pos. del conmutador 3 = 30 % max. t
La conmutación debe ser realizada
únicamente por un electricista
especializado.
Desconectar la alimentación eléctrica,
esperar al menos 10 segunda porción
y seleccionar la posición deseada del
interruptor.
12 Nm
SW 4
SW 16
40 Nm
SW 30
B
Effettuare la regolazione del proiettore:
Allentare le viti con esagono incassato (da 6) e
regolare la direzione di illuminazione desiderata.
Serrare a fondo le viti con esagono incassato
(vedi fig. C).
Coppia di serraggio = 12 Nm.
Il collegamento elettrico al cavo di
allacciamento dell'apparecchio deve essere
eseguito in base alla protezione e alla classe
di isolamento corrette utilizzando morsetti
adeguati (non inclusi in dotazione).
Fare attenzione alla disposizione corretta del
cavo di allacciamento.
Eseguire il collegamento alla rete sulla linea
marrone (L), blu (N) e verde-gialla (1).
Il collegamento dei cavi di comando avviene
tramite i due conduttori contrassegnati con
DALI. Se questi conduttori non vengono
utilizzati, l'apparecchio funziona a piena
potenza.
Riduzione del flusso luminoso
Oltre al comando digitale sussiste la possibilità
di limitare manualmente il flusso luminoso
tramite un tasto di codifica girevole integrato
nell'armatura.
Allo stesso tempo è possibile un funzionamento
a temperature ambiente più alte.
: 30 °C
Pos. dell'interruttore 0 = 100 % max. t
a
: 45°C
Pos. dell'interruttore 1 = 70 % max. t
a
: 50 °C
Pos. dell'interruttore 2 = 50 % max. t
a
: 60°C
Pos. dell'interruttore 3 = 30 % max. t
a
La commutazione deve essere effettuata
esclusivamente da personale esperto in
elettrotecnica.
Scollegare la tensione dall'impianto,
attendere almeno 10 secondi e selezionare
la posizione dell'interruttore desiderata.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
12 Nm
SW 6
C
Stel de schijnwerper in:
Draai de inbusschroeven (SW 6) los en stel de
gewenste uitstraalrichting in.
Draai de inbusschroeven goed vast
(zie afb. C).
Aanhaalmoment = 12 Nm.
De elektrische aansluiting moet conform de
classificatie en veiligheidsklasse met daarvoor
geschikte aansluitklemmen (niet meegeleverd)
aan de aansluitkabel van het armatuur worden
uitgevoerd.
Let hierbij op de juiste aansluiting van de
aansluitkabel.
Breng de netaansluiting aan de bruine (L),
blauwe (N) en groen-gele aders (1) tot stand.
De aansluiting van de stuurkabels vindt plaats
via de beide met DALI gemarkeerde aders.
Bij niet-aansluiting van deze aders werkt het
armatuur met volle lichtopbrengst.
Lichtstroomreductie
Naast de digitale aansturing bestaat de
mogelijkheid om de lichtstroom via een
geïntegreerde draaicodeerschakelaar in het
armatuurhuis handmatig te begrenzen.
Tegelijkertijd wordt hierdoor gebruik bij een
hogere omgevingstemperatuur mogelijk.
 30 °C
Schakelaarstand 0 = 100 %
a
: 45°C
Schakelaarstand 1 = 70 %
a
: 50 °C
Schakelaarstand 2 = 50 %
a
: 60 °C
Schakelaarstand 3 = 30 %
a
De omschakeling mag alleen door een
elektromonteur worden uitgevoerd.
Schakel de installatie spanningsvrij, wacht
ten minste 10 seconden en selecteer dan
de gewenste schakelaarstand.
max. t
: 30 °C
a
max. t
: 45 °C
a
max. t
: 50 °C
a
max. t
: 60 °C
a
3 / 4
