3.0

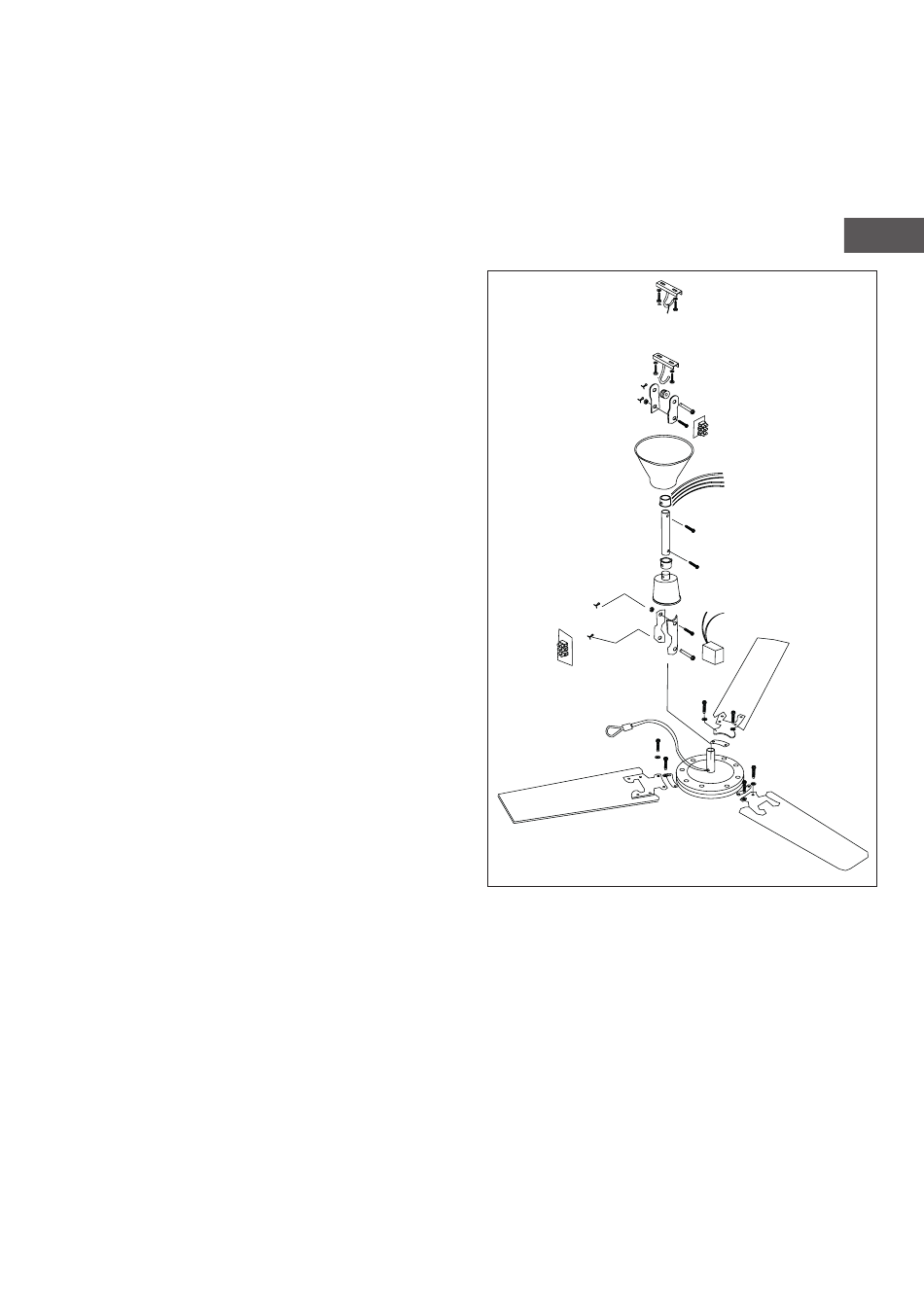

Anleitung für den Wechsel auf 150 mm Stange
Stellen Sie sicher, dass die Netzversorgung isoliert ist, bevor Sie fortfahren
3.1 Lösen Sie die Schrauben der unteren Kappe und schieben Sie die Kappe auf die Stange.
3.2 Trennen Sie die brauen (LF), roten (LR) und blauen (N) Drähte, die an der Stange entlang
DE
laufen, vom unteren Klemmenblock, der sich direkt über dem Lüftermotorgehäuse befindet.
3.3 Trennen Sie das Erdungskabel (grün/gelb)
von der unteren Halterung, die ebenfalls im In-
neren des Untergestänges nach oben verläuft.
3.4 Entfernen Sie vorsichtig den Splint und den
Sicherungsbolzen der Stange.
3.5 Lösen Sie die Schrauben der oberen Ab-
deckung und schieben Sie diese nach unten
über das Gestänge.
3.6 Entfernen Sie vorsichtig den Splint und den
Sicherungsbolzen der Stange und trennen dann
den Erdungsdraht ab.
3.7 Entfernen Sie vorsichtig die vorhandene
Stange, die abgetrennten Zuleitungen zusam-
men mit dem Sicherungsdraht, die durch den
Stab führen.
3.8 Durch die mitgelieferte 150 mm lange
Stange ersetzen.
3.9 Führen Sie die Zuleitungen zusammen mit
dem Sicherungsdraht durch den neuen Stab.
3.10 Ersetzen Sie die oberen und unteren Be-
festitungsschrauben und Splinte.
3.11 Die Zuleitungen müssen gekürzt und
abisoliert werden, um sie an den kürzeren Stab
anzupassen und dann wieder an die untere
Klemmleiste braun (LF), rot (LR) und blau (N)
anzuschließen.
3.12 Schließen Sie alle Erdungsleitungen (grün/
gelb) wieder an.
3.13 Da die kürzere Stange für unsere spezielle Installation erforderlich war, wird empfohlen,
die Länge des Sicherheitsdrahtes zu reduzieren, so dass er 75 mm über die Länge der 150
mm langen Stange hinausragt. Die Schlaufe für den Sicherheitsdraht muss mit einer Draht-
seilklemme oder einer Quetschklemme (gehört nicht zum Lieferprogramm) neu hergestellt
werden. Es ist wichtig, dass die neue Sicherheitsdrahtschlaufe dem Gewicht des Ventilators im
Falle eines Absturzes standhält.
Wichtig
Alle Befestigungen müssen vor dem Betrieb des Ventilators fest angezogen sein. Es ist ratsam,
alle Befestigungen jährlich zu überprüfen/zu inspizieren und gegebenenfalls nachzuziehen. Die-
ser Ventilator hat eine Garantie von einem Jahr ab Kaufdatum gegen Material- oder Verarbeits-
ungsfehler. Sollte ein Teil defekt sein, wenden Sie sich bitte an Ihren örtlichen Lieferanten und
geben Sie die Art des Fehlers sowie des Datum und die Quelle des Kaufs an.
9
