Monta z wlotu kondensatu
W modelach ED3002 i ED3004 przewidziano jeden górny wlot do wprowadzenia
kondensatu, a w modelach ED3007, ED3030 i ED3100 – po jednym górnym
odchylnym i jednym dolnym wlocie.
Wskazówka:
Do montażu zalecamy odpowiedni zestaw montażowy, składający się
z zaworu kulowego z połączeniem gwintowanym.

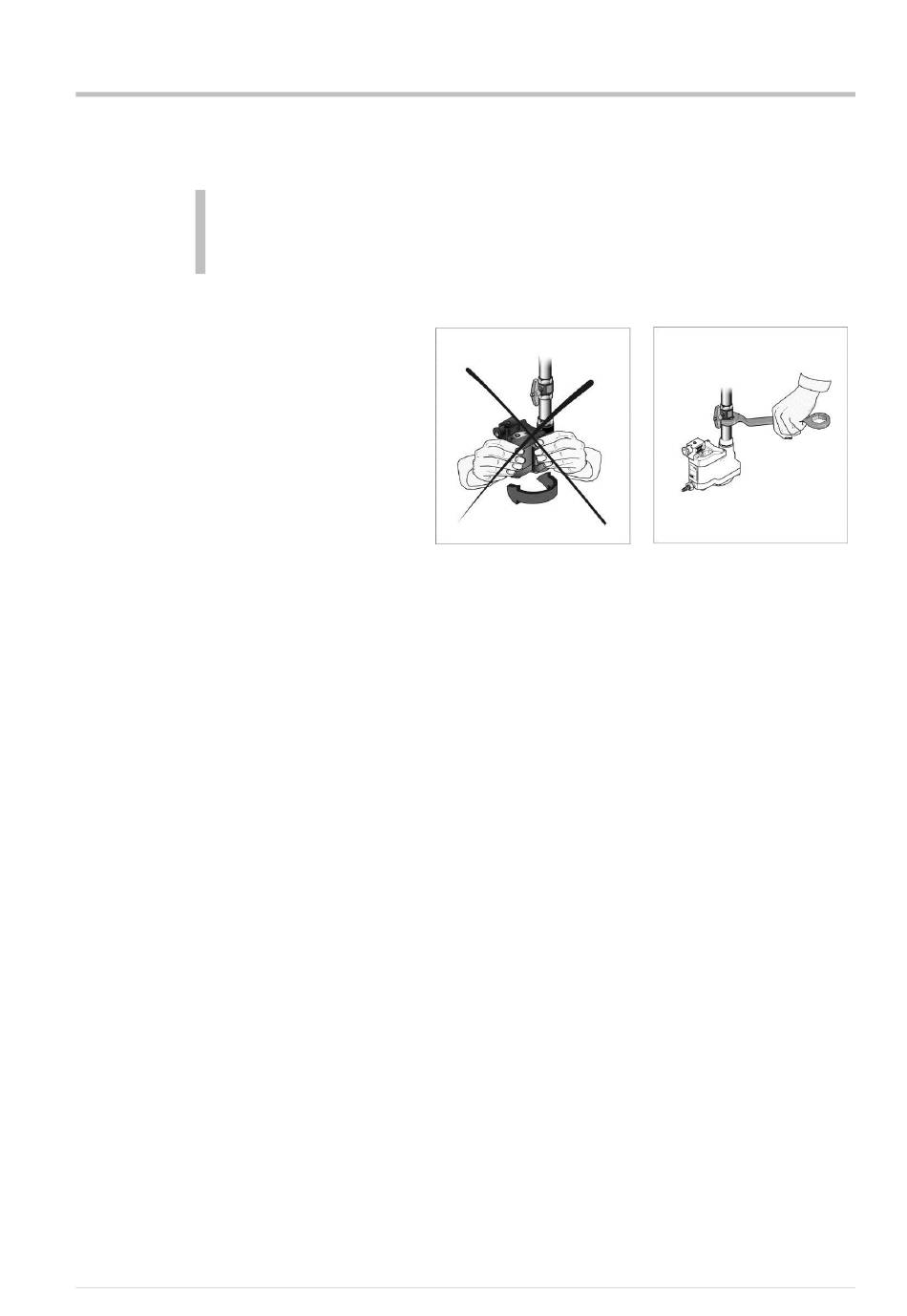

Stosować klucz
widełkowy!
Nigdy nie montować
odwadniacza przez
wkręcenie w przewód
rurowy! Do montażu
odwadniacza stosować
zawsze klucz widełkowy.
Instalowanie ED3002
► Przewód odprowadzający koniecznie zamontować pionowo, z maks. katem
nachylenia +/- 5%.
Wbudowany system odpowietrzania gwarantuje właściwe wprowadzenie i
odprowadzenie kondensatu.
Instalowanie ED3004, ED3007, ED3030 i ED3100
► W razie potrzeby górny króciec wlotowy odchylić do żądanej pozycji:
—
—
—
► Wybrać wlot kondensatu.
► Przewód odprowadzający koniecznie zamontować pionowo, z maks. katem
nachylenia +/- 5%.
► Wykonac połączenie gwintowane wlotu kondensatu z przewodem doprowadza-
jącym; ew. zamontowac przewód odpowietrzający.
► Sprawdzić przy tym szczelność połączenia.
ED3002–ED3100_Int-2_08
Wyciągnąć kołek.
Obrócić króciec.
Ponownie wcisnąć kołek.
Instrukcja eksploatacji / PL
źle
dobrze
33
