4.1

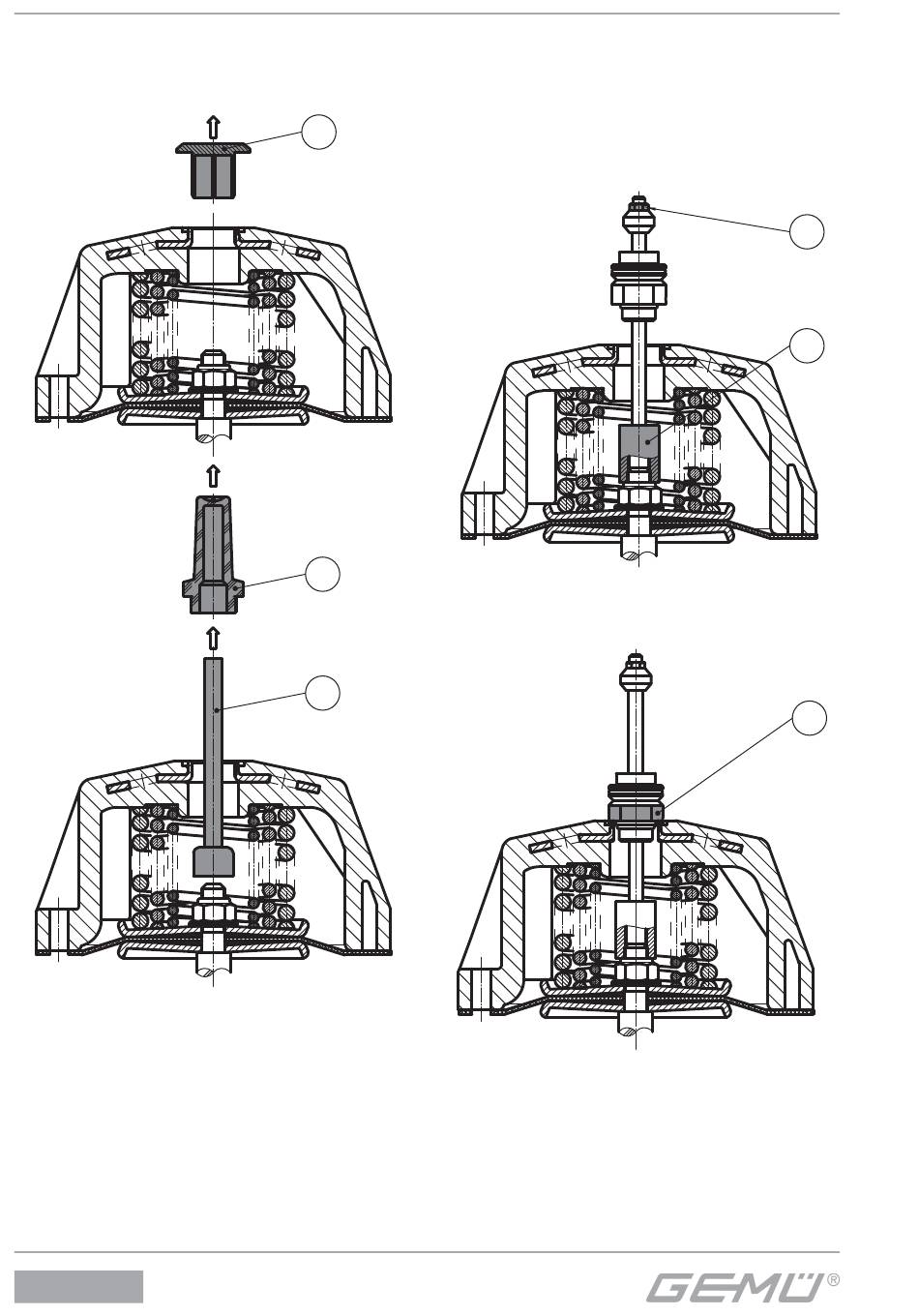

Vorbereitung des Ventils
Bei nachträglicher Montage auf ein Ventil
muss wie folgt vorgegangen werden:
Ventil in Offen-Position bringen.
G
Abdeckkappe A bzw. optische
G
Stellungsanzeige B, C vom
Antriebsoberteil entfernen.
Art des Anbausatzes prüfen:
G
- Anbausatz mit Innen- oder
Außengewinde:
Montage siehe Kapitel 4.2.1 oder 4.2.2.
- Anbausatz ohne Gewinde:
Montage siehe Kapitel 4.3.
1201
4.2
A
4.2.1 Anbausatz ohne
B
Adapterstück D mit Schlüsselfläche E
G
einschrauben.
C
Führungsstück F mit Schlüsselfläche
G
einschrauben.
6 / 32
Montage des Anbausatzes
mit Gewinde
Hubbegrenzung
E
D
F
