Prosonic S FDU90, FDU91, FDU91F, FDU92
Endress+Hauser

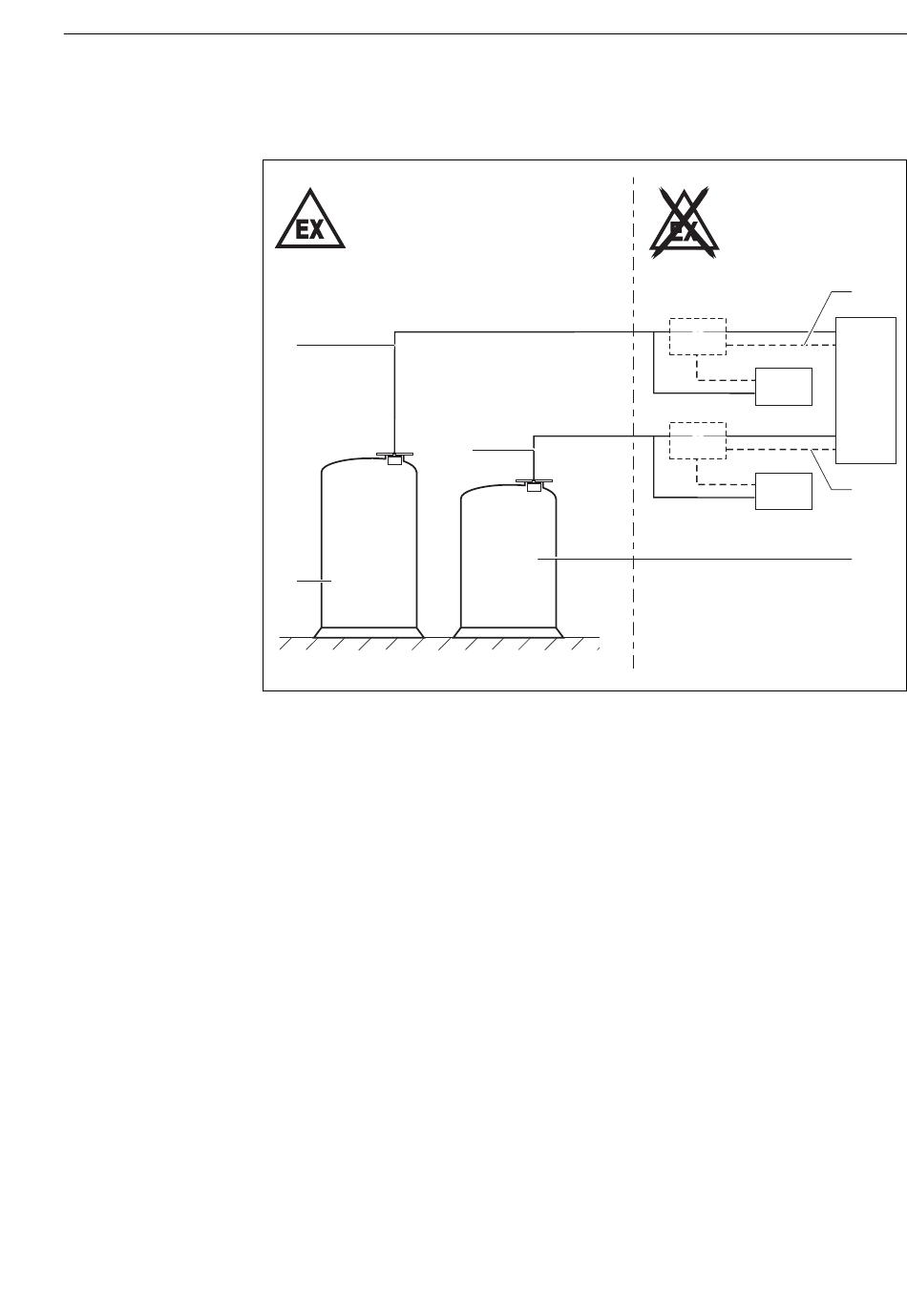

Elektrische aansluiting van twee sensoren Prosonic FDU9x op de
analyse-eenheid Prosonic S
A
2
1
2
A
Zone 1
1
Tank, explosiegevaarlijke omgeving zone 1
2
Elektrische aansluiting
3
Optie: klemmenkast (geleverd door gebruiker)
4
Aansluiting direct of via klemmenkast
5
Externe voedingsspanning
(alleen instrumenttype FDU90, FDU91 met basisspecificatie, positie 4 = B)
6
Analyse- en regeleenheid
7
Tank, explosiegevaarlijke omgeving zone 1
• De sensor kan met behulp van de uitlijneenheid FAU40 worden
gemonteerd.
• Controleer bij gebruik van kunststof accessoires de geschiktheid voor
de explosiegevaarlijke omgeving. Houd de instructies aan betreffende
elektrostatische oplading.
• Uitvoeringen met NPT-adapter zijn bedoeld voor aansluiting op een
kabeldoorvoer die geschikt is voor het type beveiliging. De adapter
moet via de metalen kabeldoorvoer of andere maatregelen worden
aangesloten op het lokale aardingssysteem.
2
XA00321F-E
4
3
3
5
6
3
3
5
4
7
A0036078
9
