3. Plaats de onderzijde van de ledlamp aan de linkerkant in
het gat en maak de lamp vast aan de bevestigingsbeugel
door de borgmoer (5/16 inch) vast te draaien zoals
afgebeeld in Figuur 1.
4. Steek de zeskantbout (M6 x 20 mm) in de ring (1/4 x
7/8 inch) zoals afgebeeld in Figuur 1.
5. Plaats de zeskantbout (M6 x 20 mm) en de ring (1/4
x 7/8 inch) in de bevestigingsbeugel van de lamp
(Figuur 1).
6. Plaats de ring (M6 x 20 mm) op de onderzijde van
de zeskantbout (M6 x 20 mm) en draai vast met de
borgmoer (M6) zoals afgebeeld in Figuur 1.
7. Herhaal stappen 1 tot en met 6 voor de ledlamp aan
de linkerkant.

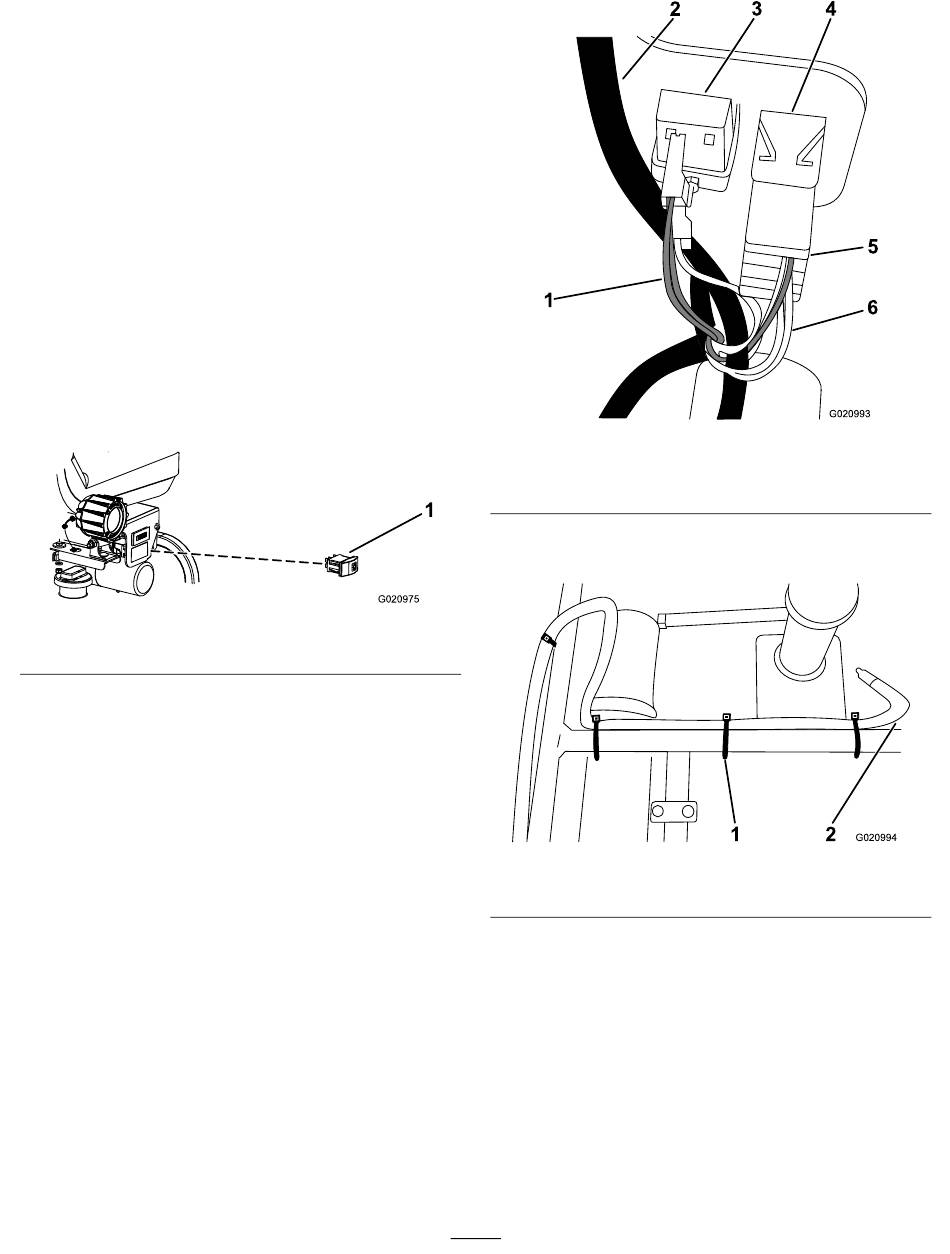

De lichtschakelaar monteren
1. Lijn de lichtschakelaar uit met het gat in de linkerkant
van de flens van de stoelsteun (Figuur 2).
1. Lichtschakelaar
2. Plaats de lichtschakelaar in het gat aan de linkerzijde
van de flens van de stoelsteun (Figuur 2).
De kabels en draadboom
monteren
1. Steek de draadboom door de opening op de plaats van
de bevestigingsbeugel van de lamp, onderaan de flens
van de stoelsteun.
2. Koppel de kabelaansluiting aan op de lichtschakelaar
(Figuur 3).
3. Steek de witte kabel in aansluiting nummer 1 en de
groene kabel in aansluiting nummer 2 van de urenteller
(Figuur 3).
G020975
Figuur 2
1
1. Groene kabel
2. Draadboom
1
4. Bevestig de draadboom op de flens van de stoelsteun.
Gebruik hiervoor kabelbinders (Figuur 4).
1. Kabelklemband (7)
5. Verbind de 2 kabels bij de olietank met de 2 kabels van
de motor.
6. Maak alle kabelbinders vast en zorg ervoor dat alle
onderdelen stevig vastzitten.
7. Start de machine en stel de motor in op volle snelheid.
Doe dit op een goed geventileerde plaats.
8. Bedien de lichtschakelaar en controleer of de beide
ledlampen werken.
Belangrijk: Als de ledlampen niet werken,
controleer dan alle aansluitingen van de
kabelaansluiting.
2
2
3
4
Figuur 3
3. Urenteller
5. Kabelaansluiting
4. Lichtschakelaar 6. Witte kabel
1
2
Figuur 4
2. Draadboom
5
6
G020993
G020994
