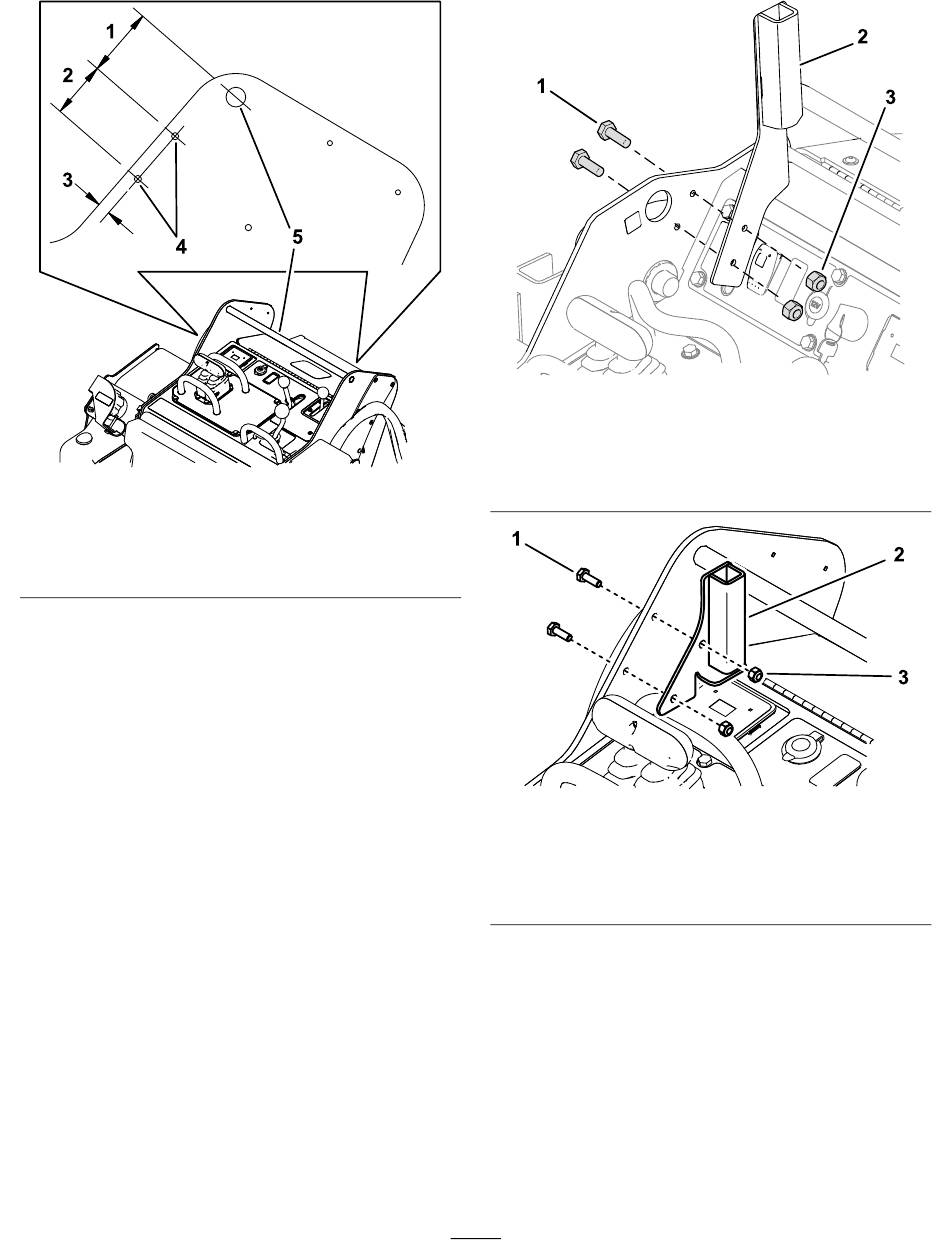

Figuur 4
1. 7,0 cm
2. 5,7 cm
3. 1,3 cm
2.
Boor een gat met een diameter van 7 mm op
elk van de boorpunten.
3.
Gebruik de beugel die u hebt gekozen in
De juiste schermbeugel kiezen (bladz. 3)
en monteer de linkerschermbeugel op het
linkerframe; gebruik 2 bouten (¼" x ¾") en 2
borgmoeren (¼") zoals in
g213269
4. Openingen
5. Referentiestreepje
2
Figuur 5
en
Figuur
1. Bouten (¼" x ¾")
2. Schermbeugel links
6.
1. Bouten (¼" x ¾")
2. Schermbeugel links
4.
Monteer de rechterschermbeugel op het
rechterframe; gebruik 2 bouten (¼" x ¾") en 2
borgmoeren (¼") zoals in
4
Figuur 5
TX 700
3. Borgmoer (¼")
Figuur 6
TX 1000
3. Borgmoer (¼")
Figuur 5
en
Figuur
g461111
g202825
6.
