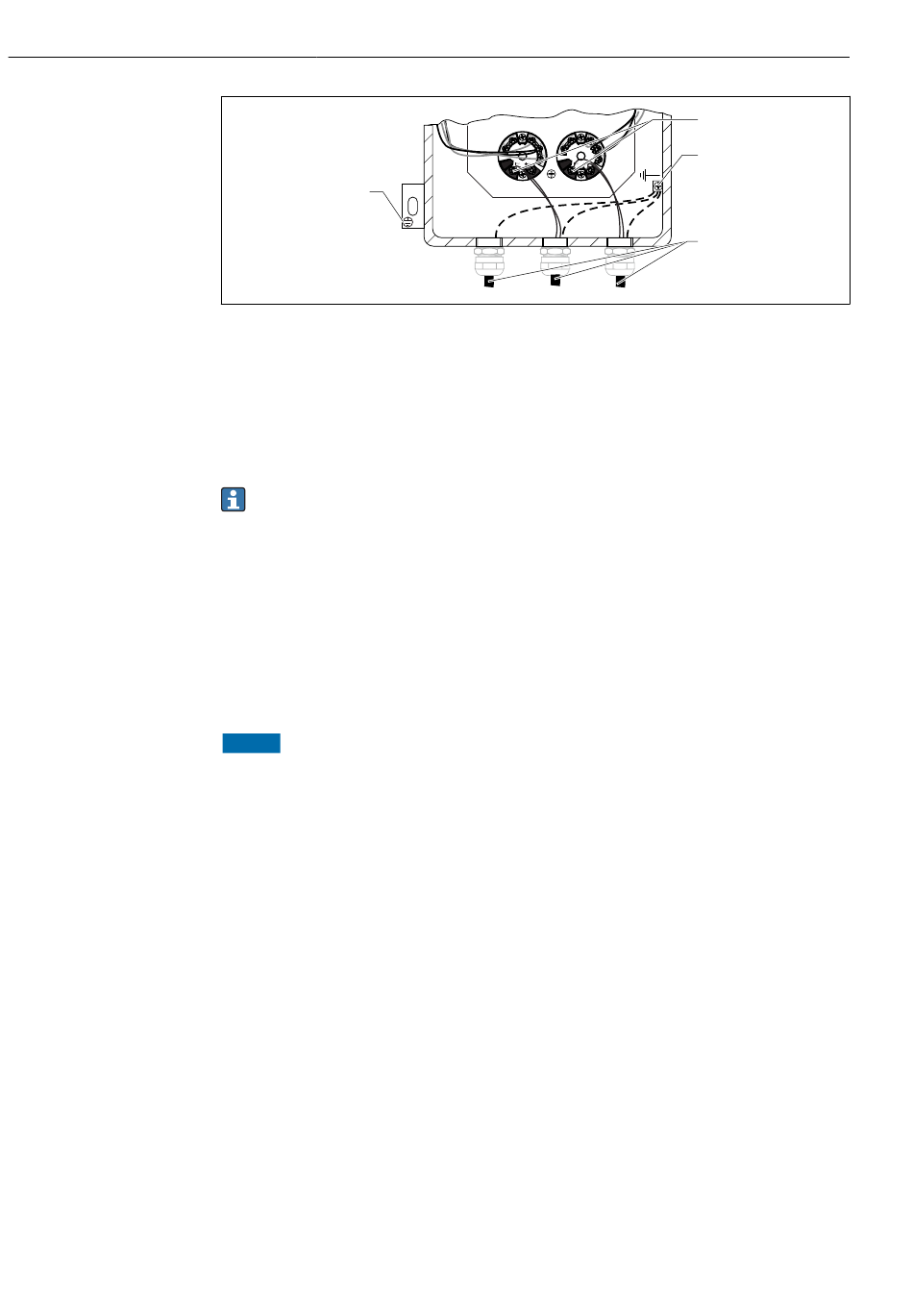

Aansluiten van de signaalkabel en de voeding op de geïnstalleerde transmitter
1
Externe aardklem
2
Klemmen voor signaalkabel en voedingsspanning
3
Interne aardklem
4
Afgeschermde signaalkabel, aanbevolen voor veldbusaansluiting
6.4
Afscherming en aarding
Voor specifieke elektrische afscherming en aarding van de bedrading van de
transmitter wordt verwezen naar de betreffende bedieningshandleiding van de
geïnstalleerde transmitter.
Zie voor afscherming en aarding in Ex-applicaties de ATEX veiligheidsinstructie:
XA01647T
Indien van toepassing, moeten de nationale installatieregelgeving en richtlijnen worden
aangehouden tijdens de installatie! Daar waar grote potentiaalverschillen bestaan tussen
de individuele aardpunten, moet slechts één punt van de afscherming direct op de
referentieaarde worden aangesloten. In systemen zonder potentiaalvereffening moet
daarom de kabelafscherming van veldbussystemen slechts aan één zijde worden geaard,
bijvoorbeeld bij de voedingseenheid of bij zenerbarrières.
LET OP
Wanneer de afscherming van de kabel op meer dan één punt wordt geaard in
systemen zonder potentiaalvereffening, kunnen voedingsfrequentie
compensatiestromen optreden welke de signaalkabel beschadigen of een ernstige
invloed hebben op de signaaloverdracht.
‣
In dergelijke gevallen moet de afscherming van de signaalkabel slechts aan één zijde
worden geaard, d.w.z. het mag niet worden aangesloten op de aardklem van de
behuizing (aansluitkop, veldbehuizing). De afscherming welke niet wordt aangesloten
moet worden geïsoleerd!
6.5
Waarborgen beschermingsklasse
Om te voldoen aan de beschermingsklasse, moet met de volgende punten rekening worden
gehouden: → 7, 19
• De afdichtingen van de behuizing moeten schoon en onbeschadigd zijn voordat deze
worden vervangen. Als ze te droog blijken te zijn, moeten ze worden behandeld of zelfs
vervangen.
• Alle behuizingsschroeven en afdekkingen moeten dicht zijn.
• De kabels en kabeldoorvoeren die worden gebruikt voor de aansluiting moeten een
correcte buitendiameter hebben (bijv. M20 x 1,5, kabeldiameter van 0,315 tot 0,47 in; 8
tot 12 mm).
• Zet de kabelwartel vast.
iTHERM TMS21 MultiSens Slim
2
3
4
Endress+Hauser
A0033290
